EVGA SuperNOVA 550 GT – 80+ GOLD 550W – Fully Modular

• Thuộc dòng sản phẩm Chuẩn Gold giá tốt của EVGA SuperNOVA GT series với thiết kế cực kỳ mạnh mẽ sử dụng quạt kích thước lớn 135mm có tốc độ tối đa khoảng 1100RPM nên nguồn hoạt động êm và tương đối mát.
• Hiệu suất cao trên dưới 90% thõa tiêu chuẩn 80Plus Gold. Hoạt động êm với tính năng semi-fanless + quạt làm mát FDB.
• Trang bị các tính năng hấp dẫn như: LLC + DC to DC, Active PFC full range, full modular, Semi-fanless với quạt làm mát FDB độ ồn thấp, và sử dụng 100% tụ nhật bản.
• EVGA SuperNOVA 550 GT ( 550W GT) có phẩm chất điện áp và chất lượng linh kiện tốt với mức giá phù hợp là sự lựa chọn cho các cấu hình gaming tầm trung và cao cấp sử dụng 01 VGA có công suất <250W.

Cable Length

Connector Quantity

Power Specs

Additional Details

REVIEW – EVGA SuperNOVA 550 GT (550W)

SuperNOVA GT series là dòng sản phẩm giá “mềm” nhất trong phân khúc 80plus Gold của hãng EVGA. Mặc dù vậy SuperNOVA GT vẫn được trang bị nhiều tính năng hấp dẫn tương tự các dòng sản phẩm đàn anh như: LLC + DC to DC, Active PFC full range, full modular, Semi-fanless với quạt làm mát FDB độ ồn thấp, và sử dụng 100% tụ nhật bản

PSU SuperNOVA GT series có 4 mức công suất 550/650/750/850W, Và sản phẩm của ngày hôm nay là phiên bản có mức công suất nhỏ nhất 550W (550W GT)

I-Hộp và phụ kiện:

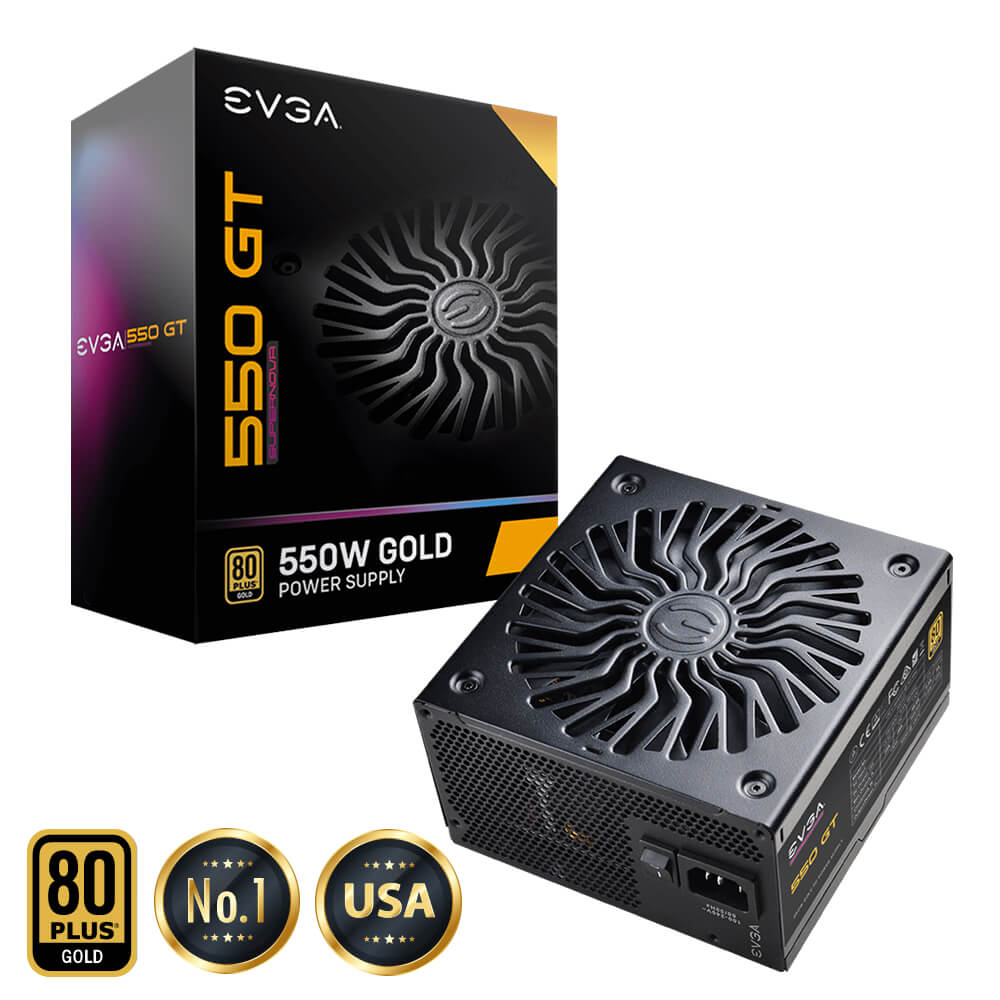

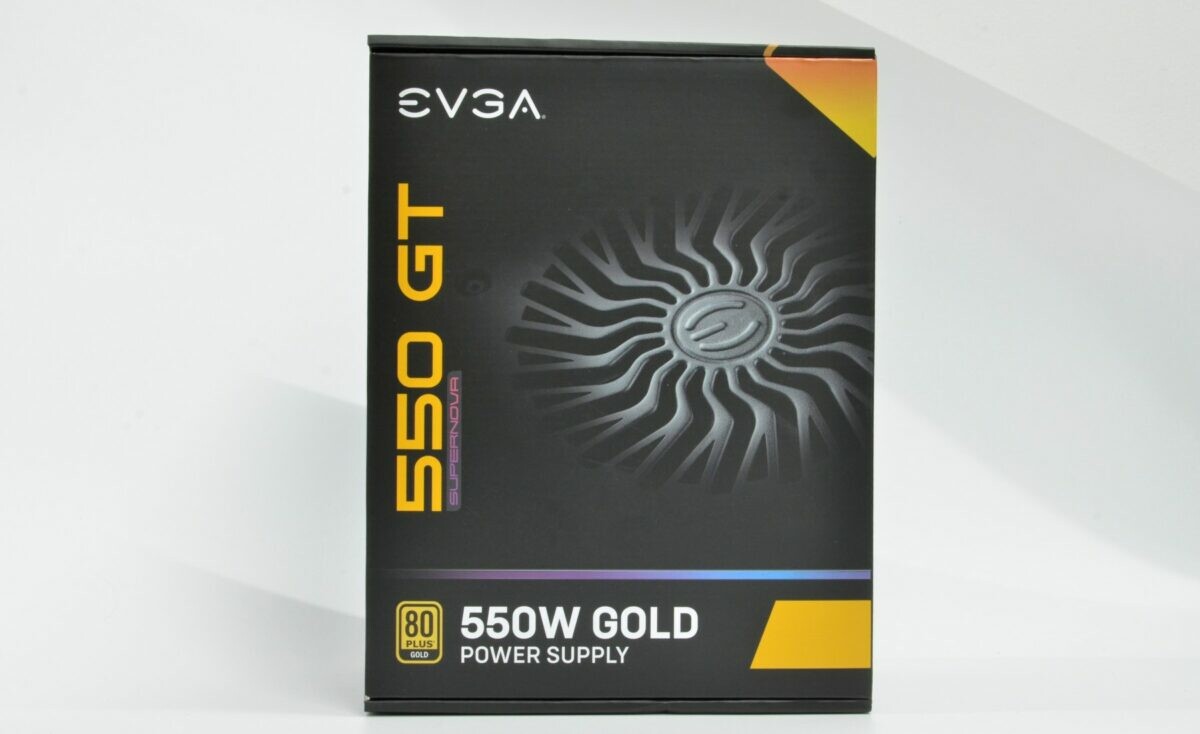

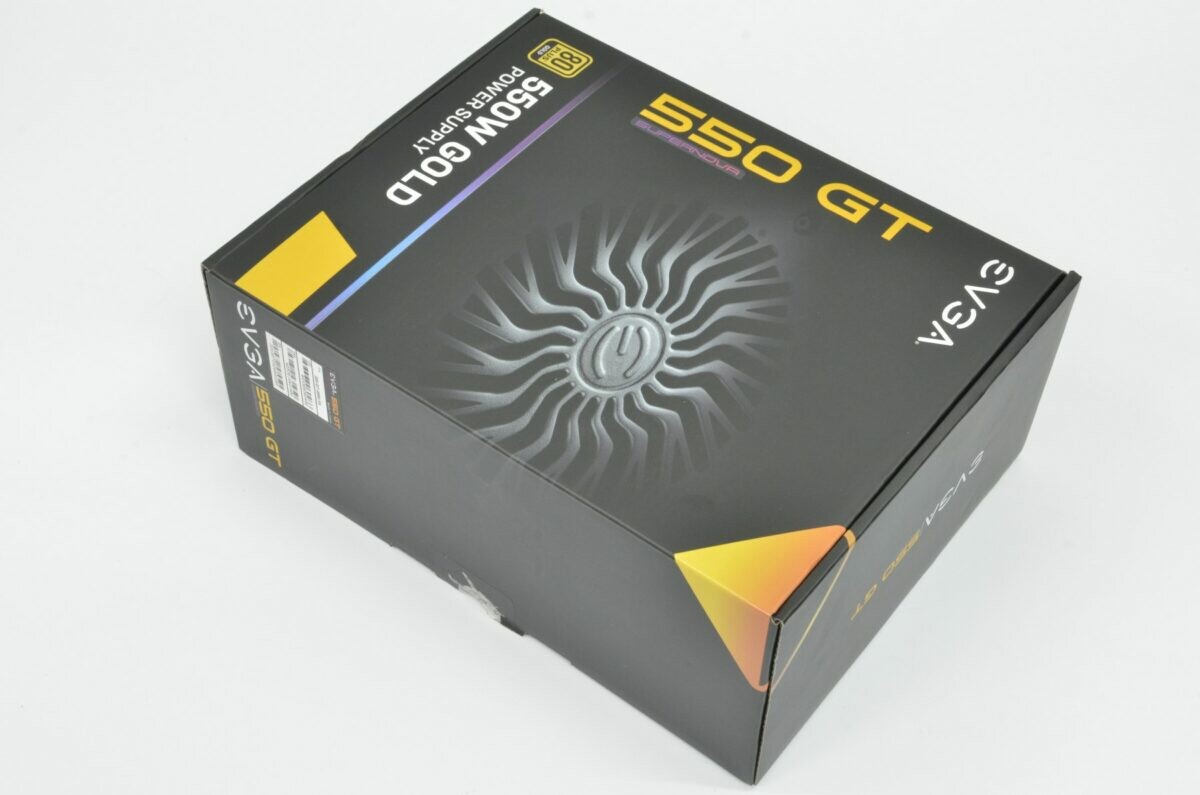

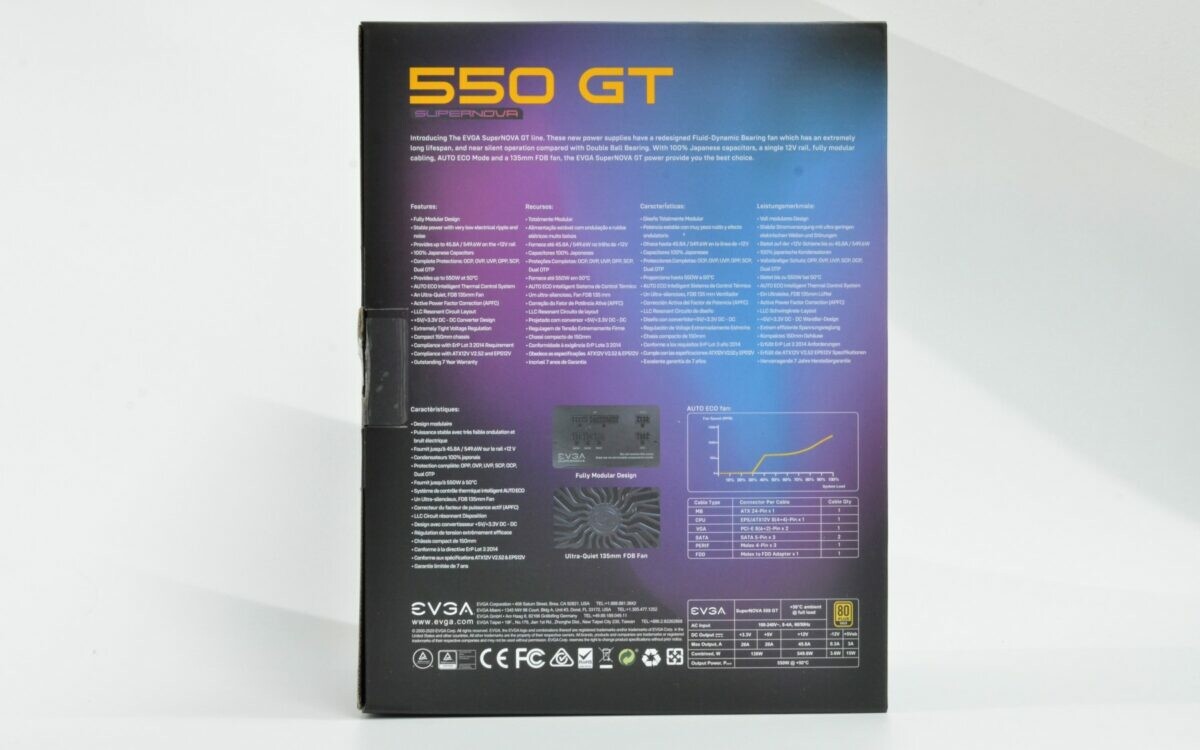

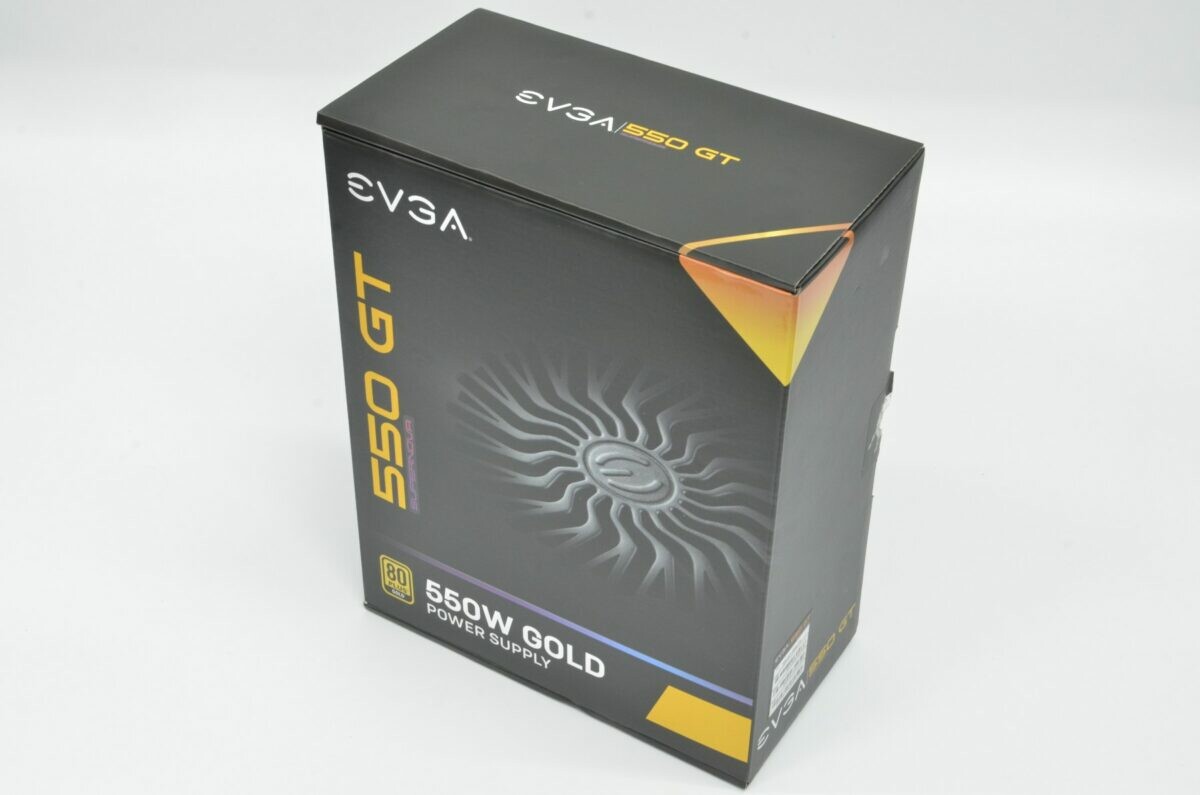

Hộp của 550W GT có kích thước tương đối lớn với thông thông số kĩ thuật được in phía mặt sau của hộp

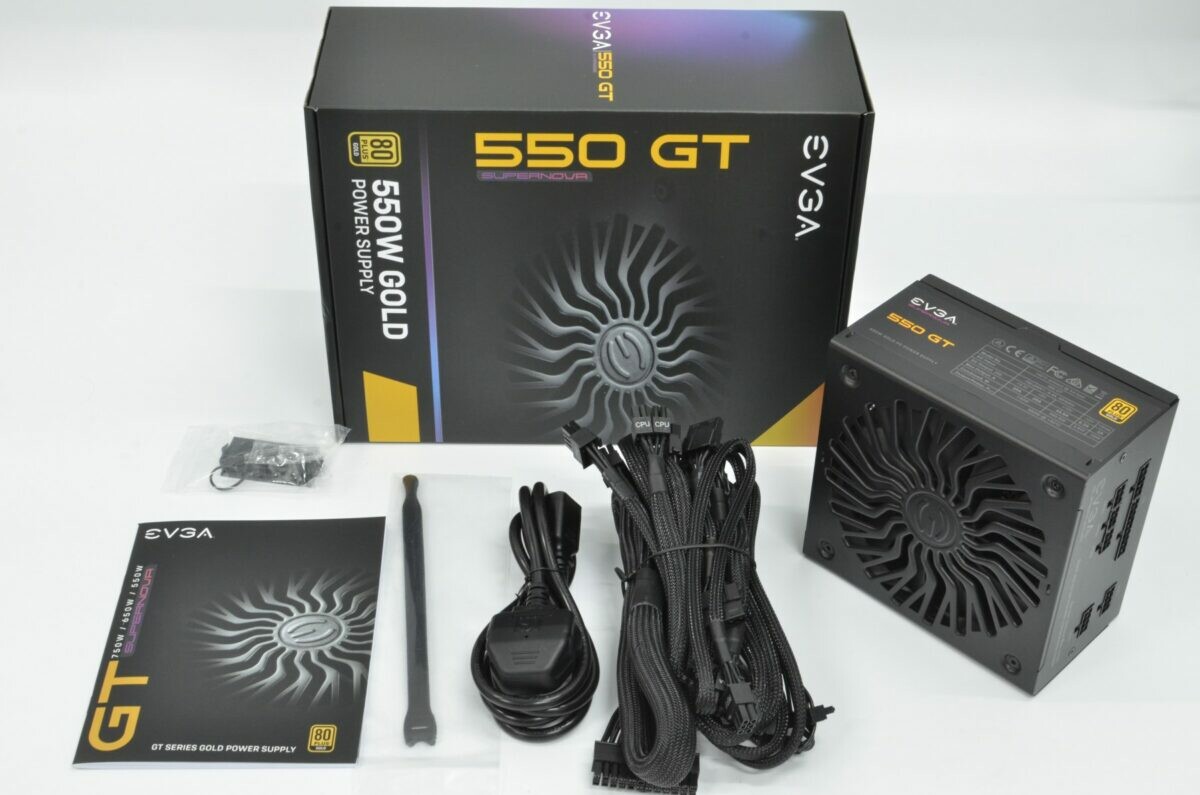

Phụ kiện kèm theo 550W GT gồm có: 1x cáp nguồn UK type, 3x dây velcro, 4x ốc bắt nguồn , 1x Sách HDSD và 1x PSU tester

II-PSU

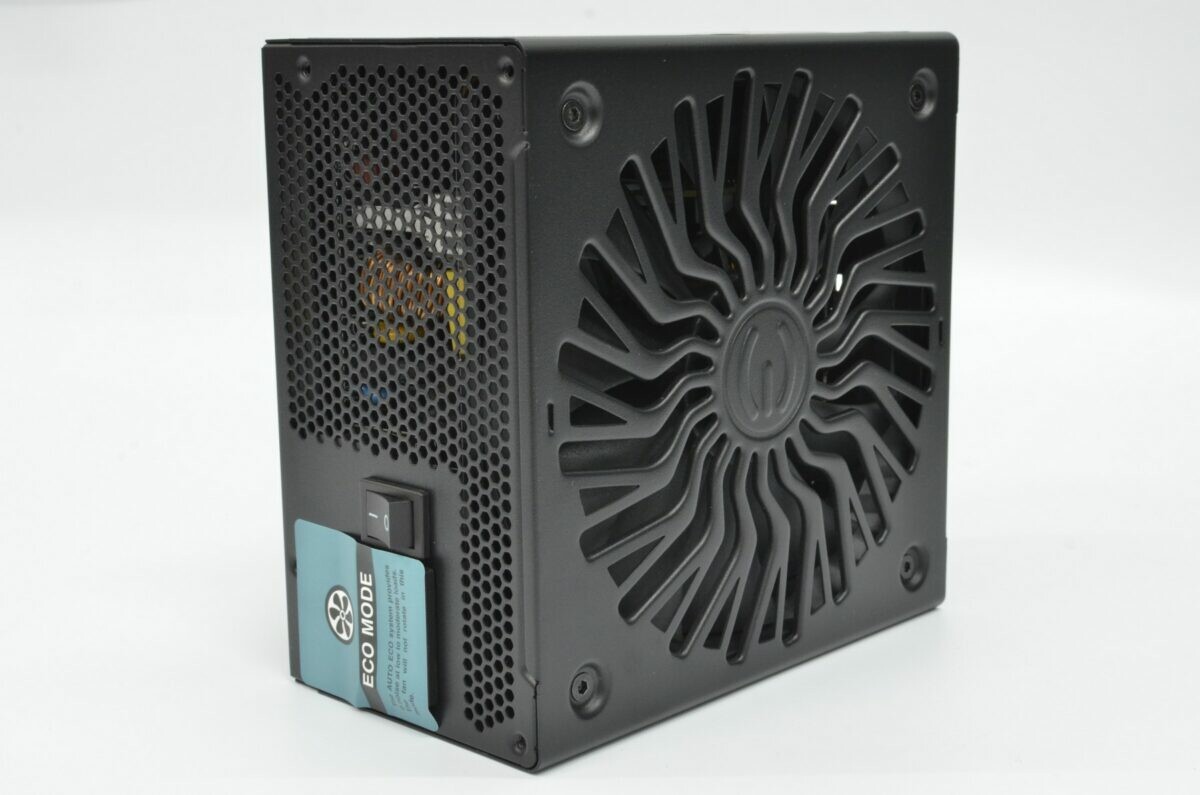

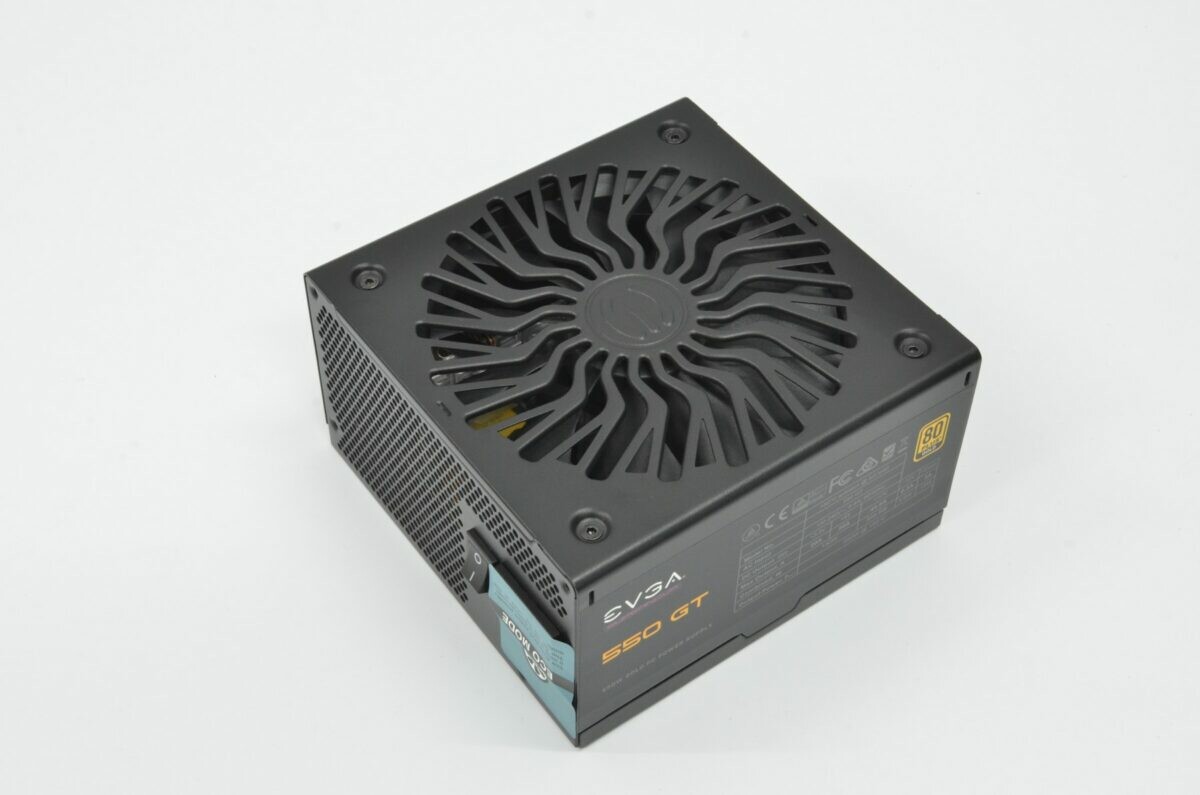

1.Bên ngoài

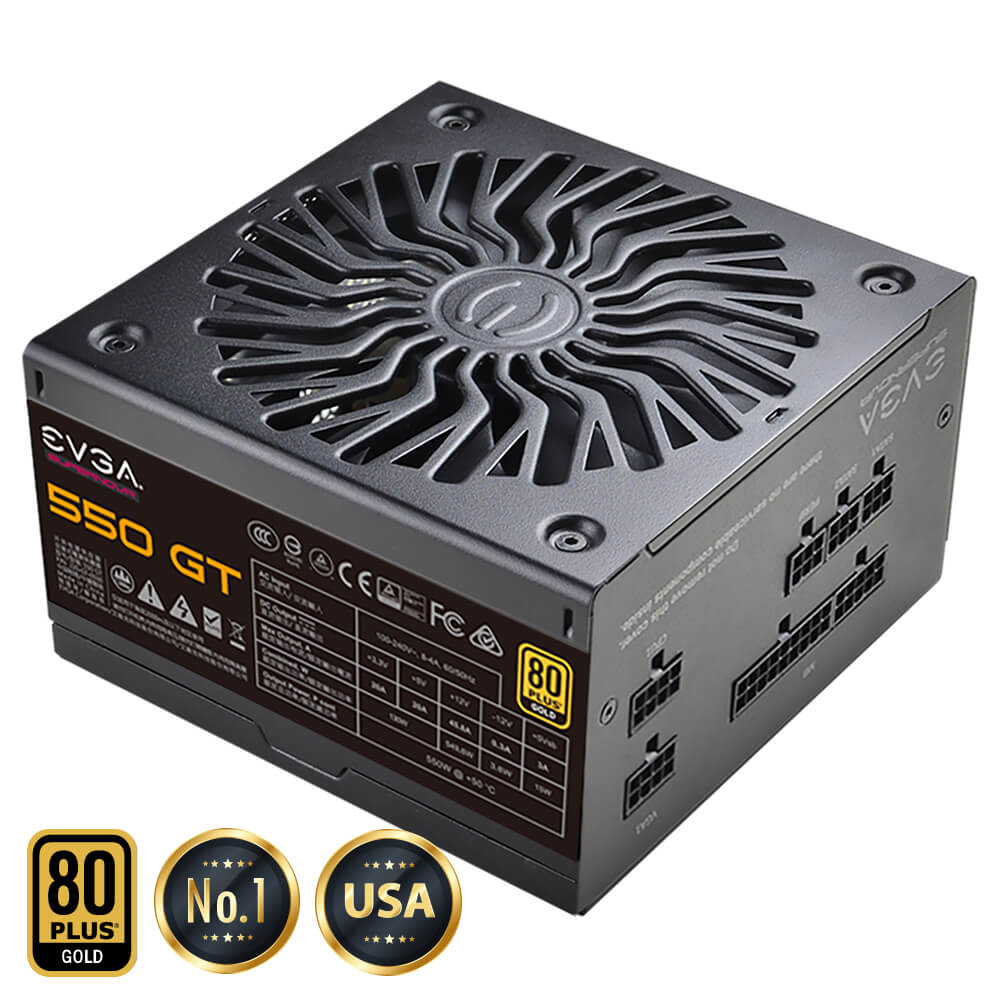

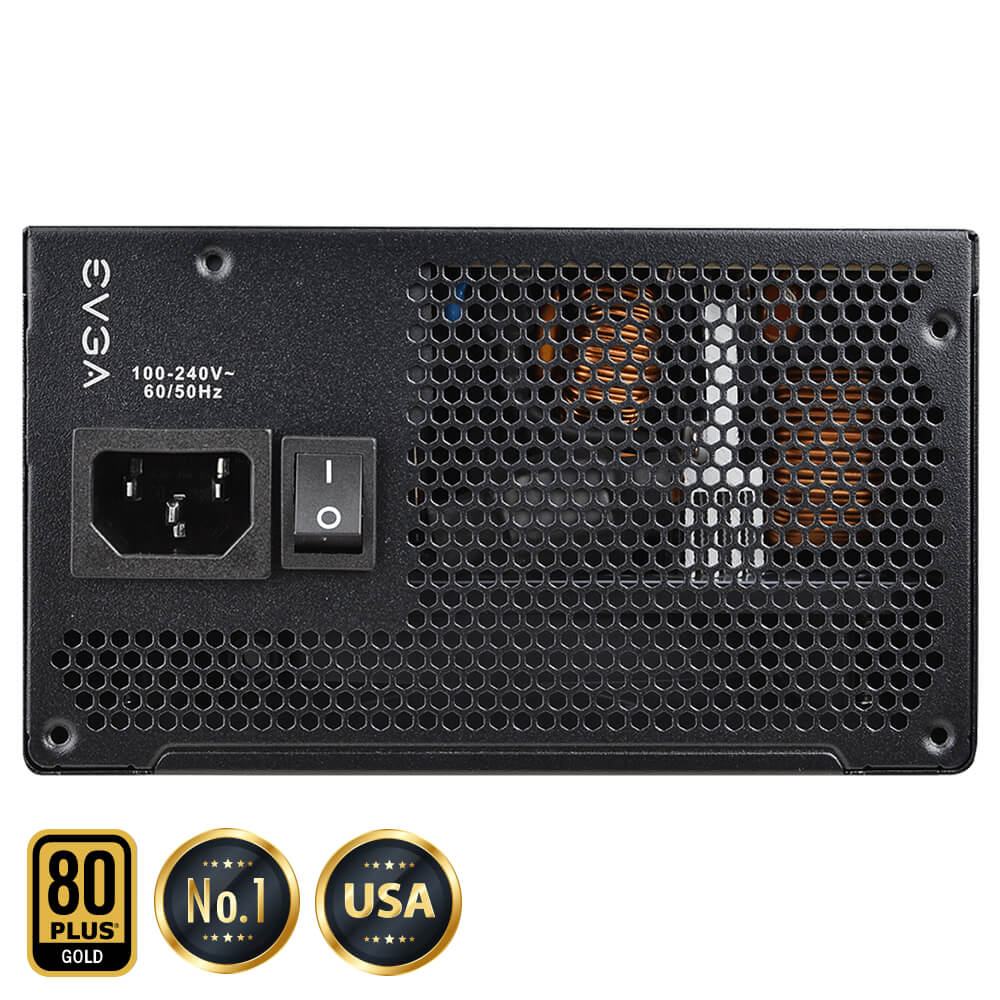

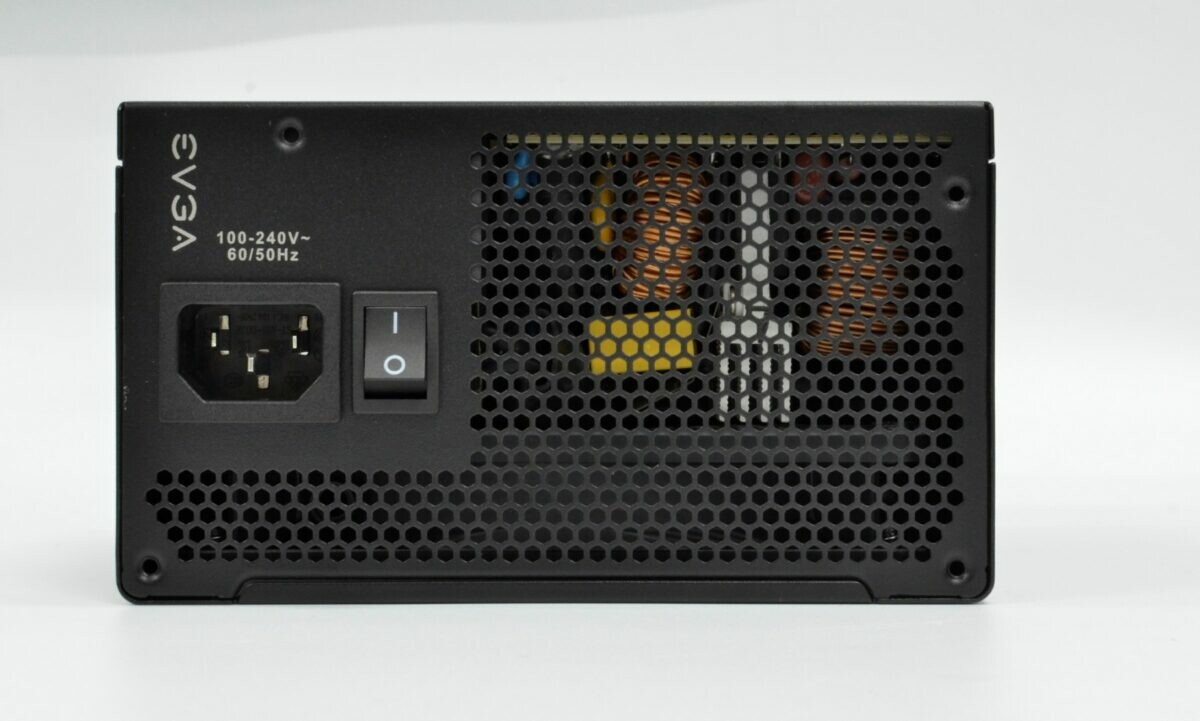

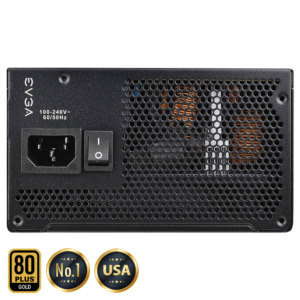

550W GT có kích thước dài hơn tiêu chuẩn ATX khoảng 1cm do sử dung quạt làm mát 135mm. Phần vỏ đươc sơn tĩnh điện màu đen

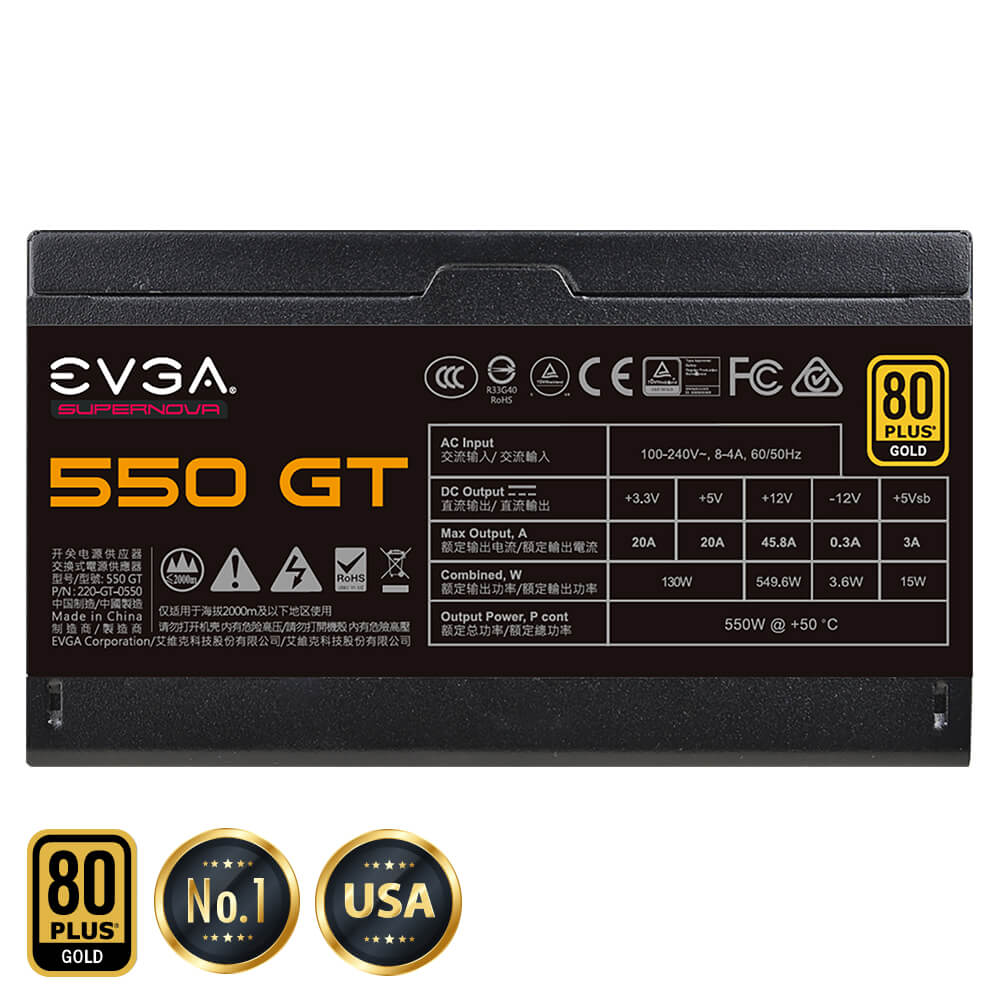

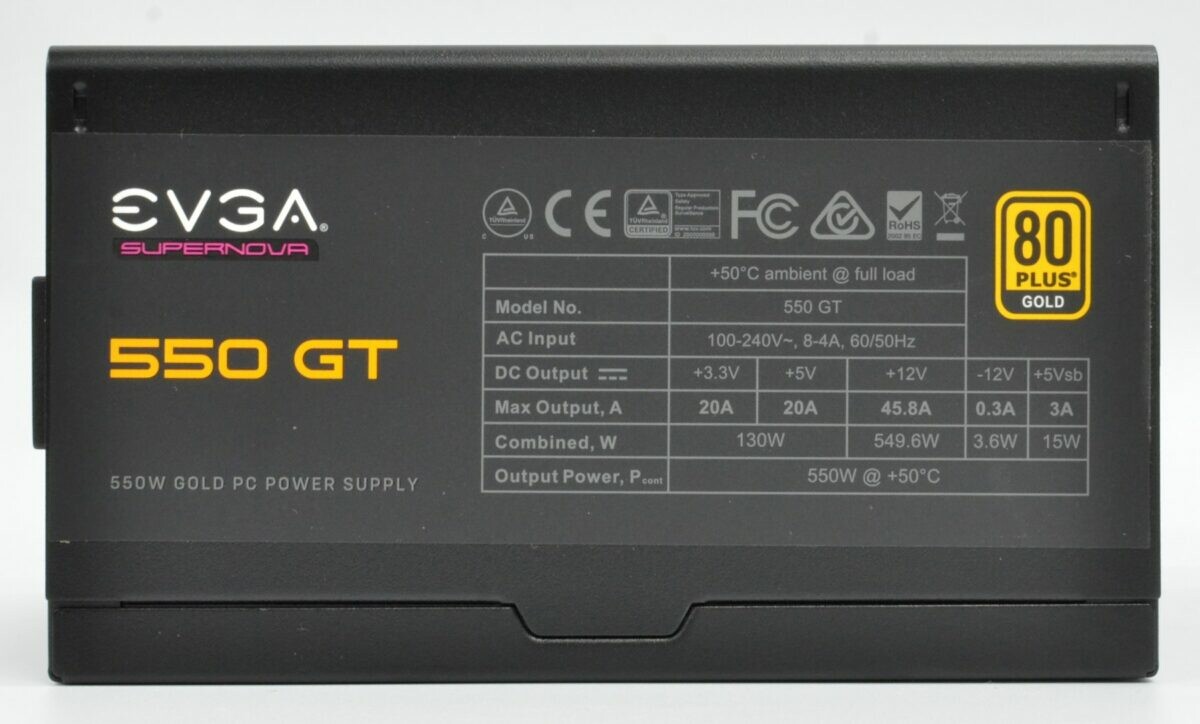

Công suất danh định: 550W, single rail 12V@45,8A, 80plus gold, Active PFC full range

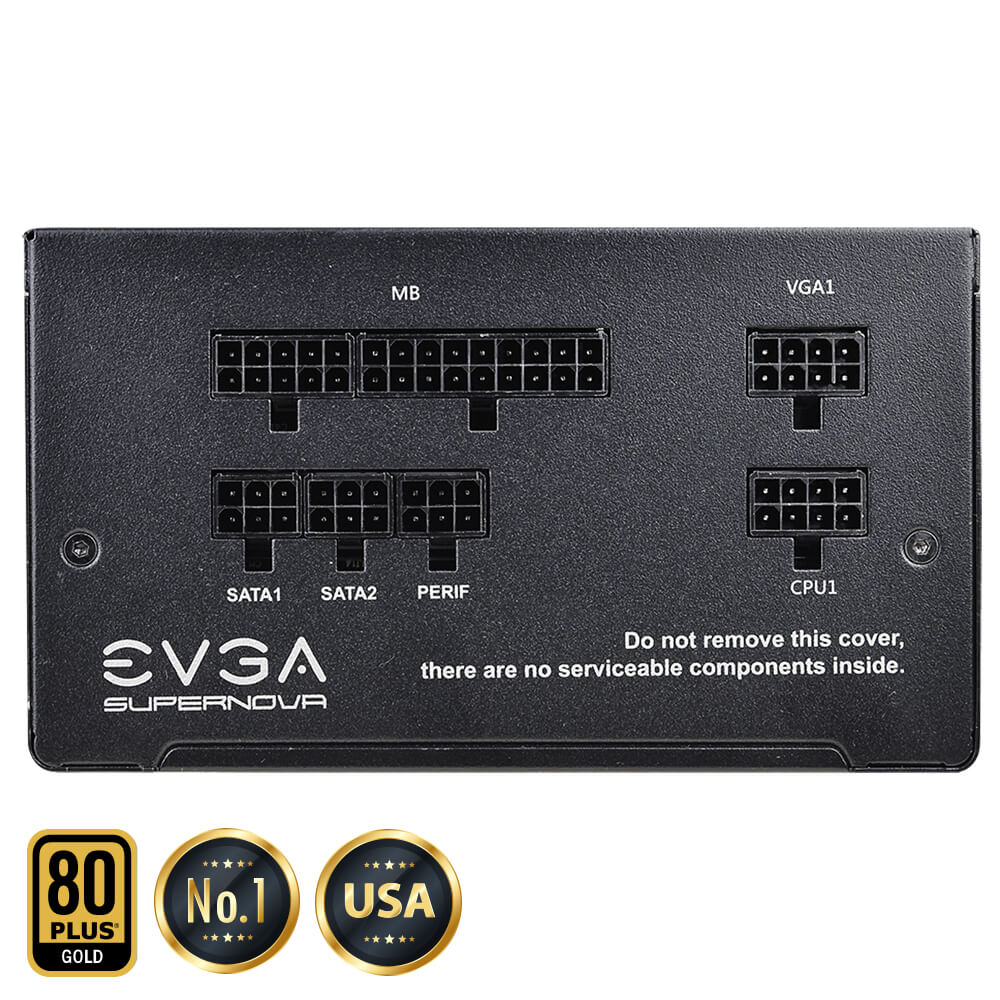

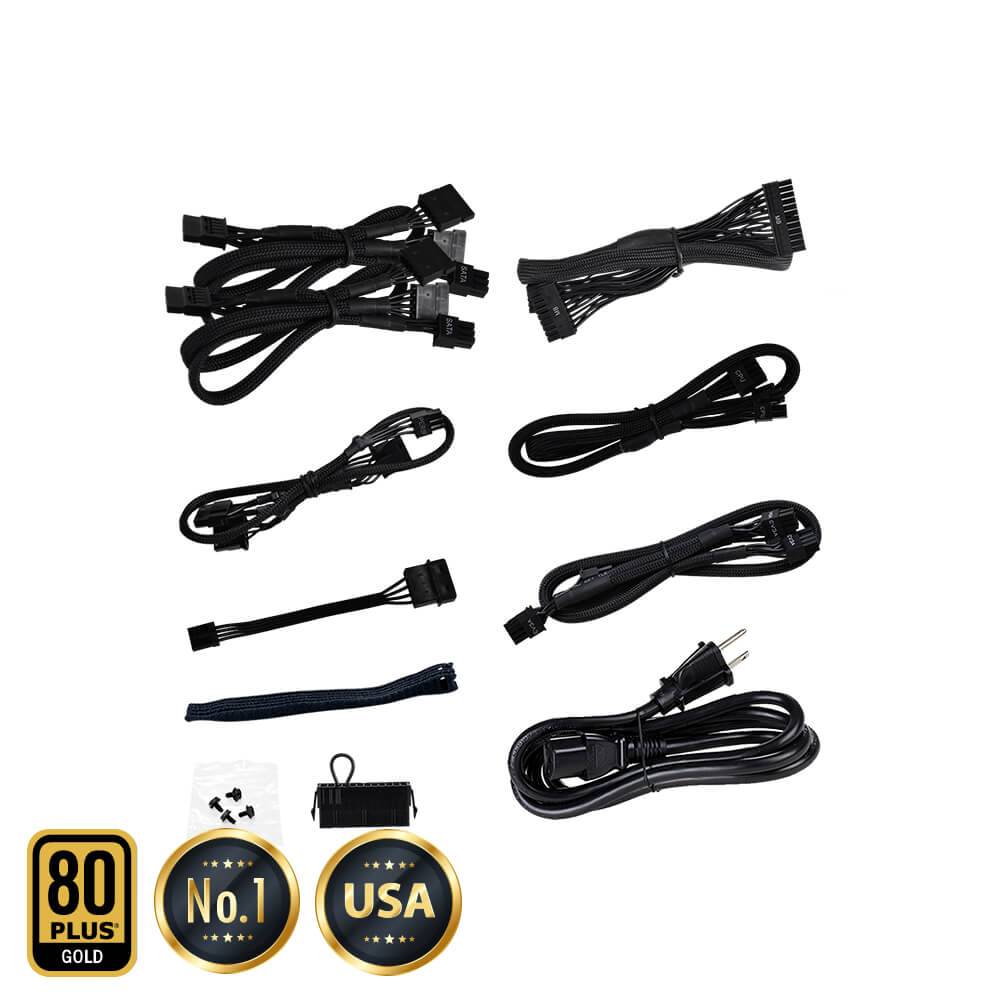

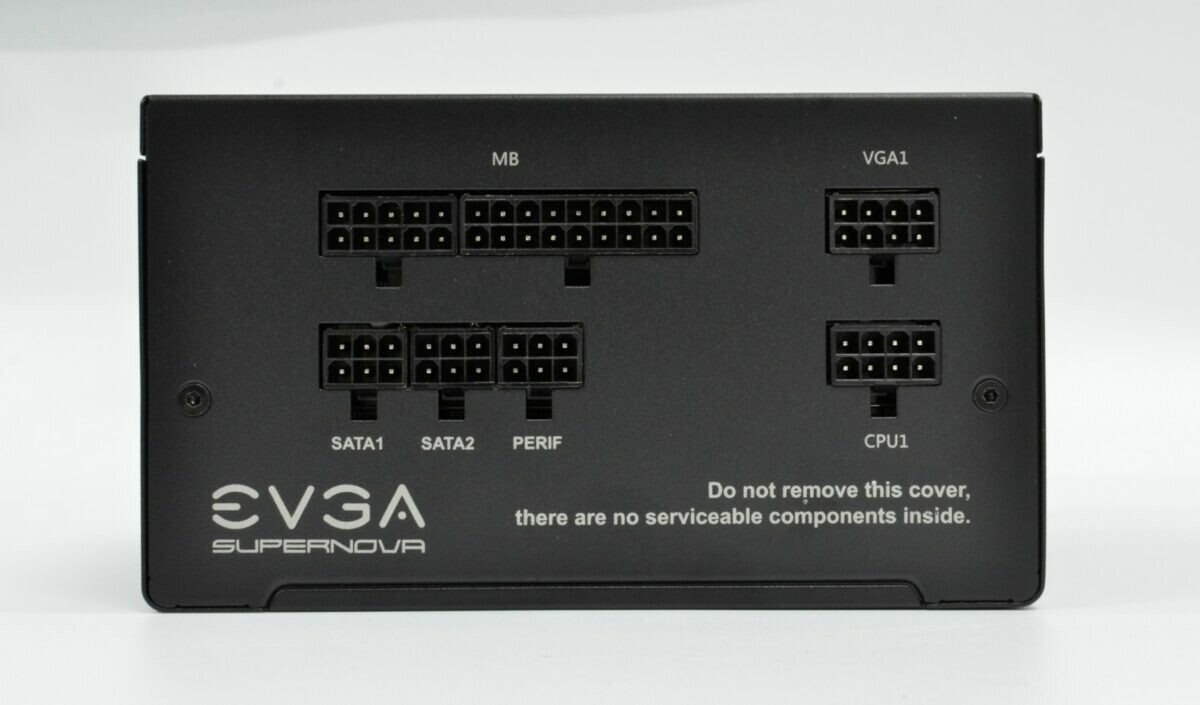

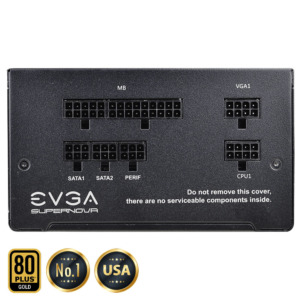

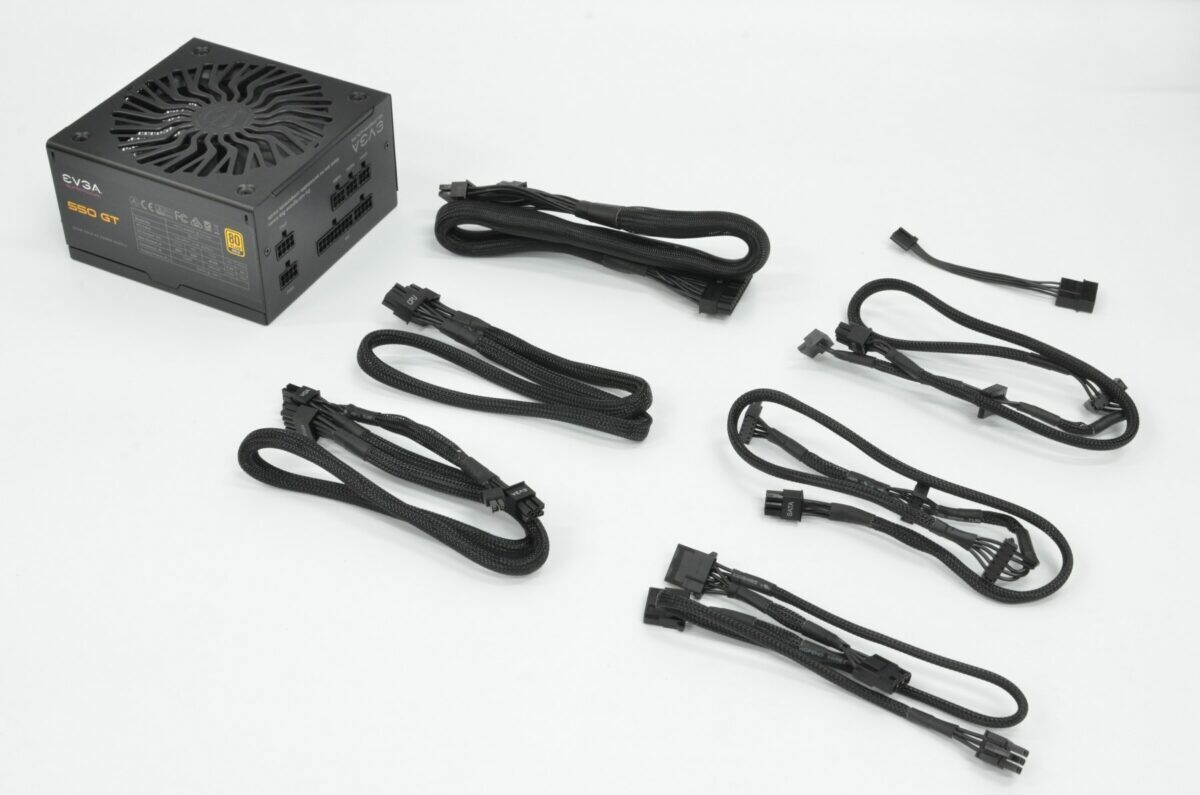

Hệ thống cáp đen 100% dạng rời gồm có:
1x 24pin Mainboard (60cm)
1x 4+4pin ATX12V (60cm)
2x 6+2pin PCIex (55cm+15cm)
6x SATA (50cm+)
3x ATA (50cm+)
1x FDD (adapter)

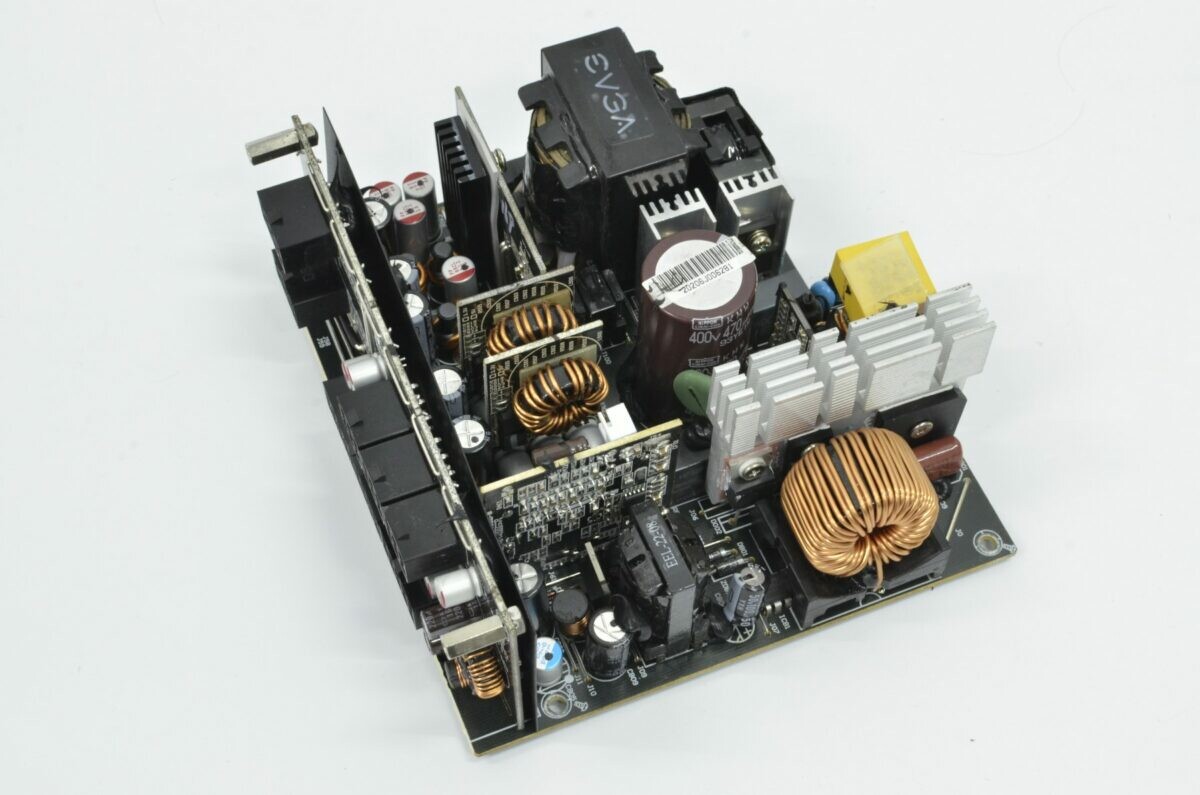

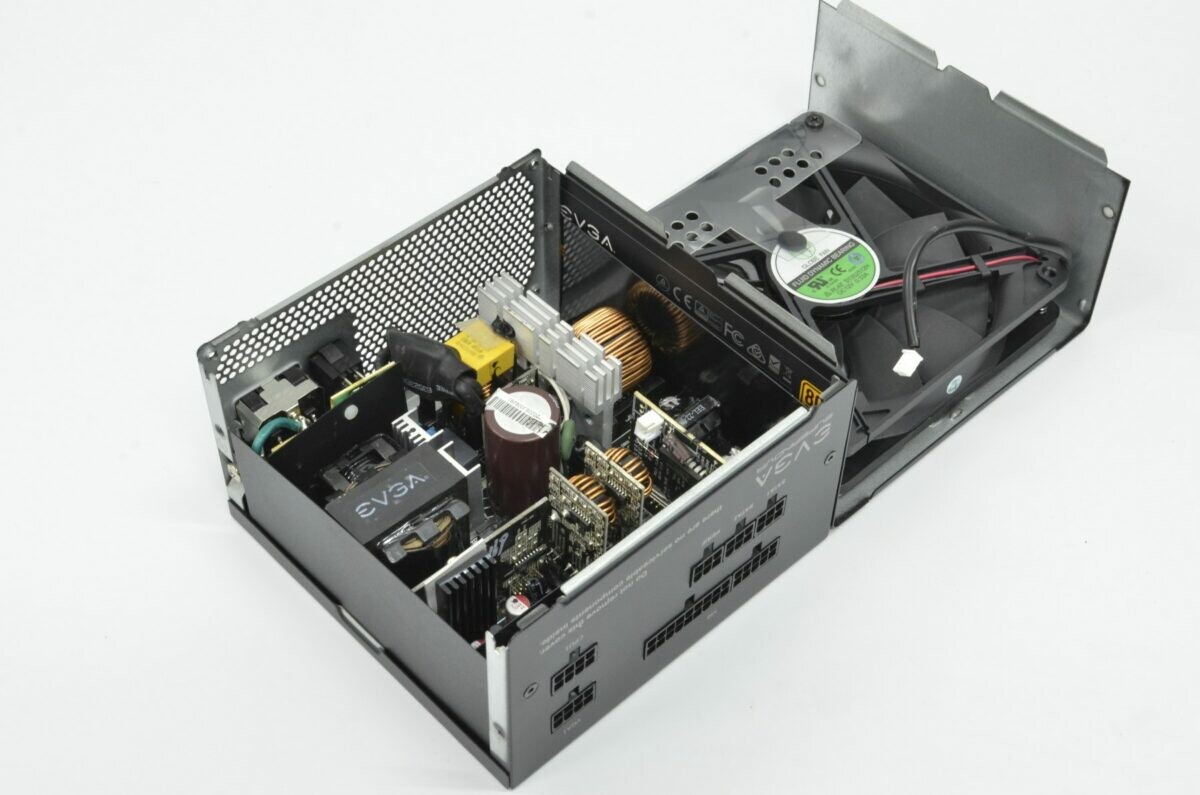

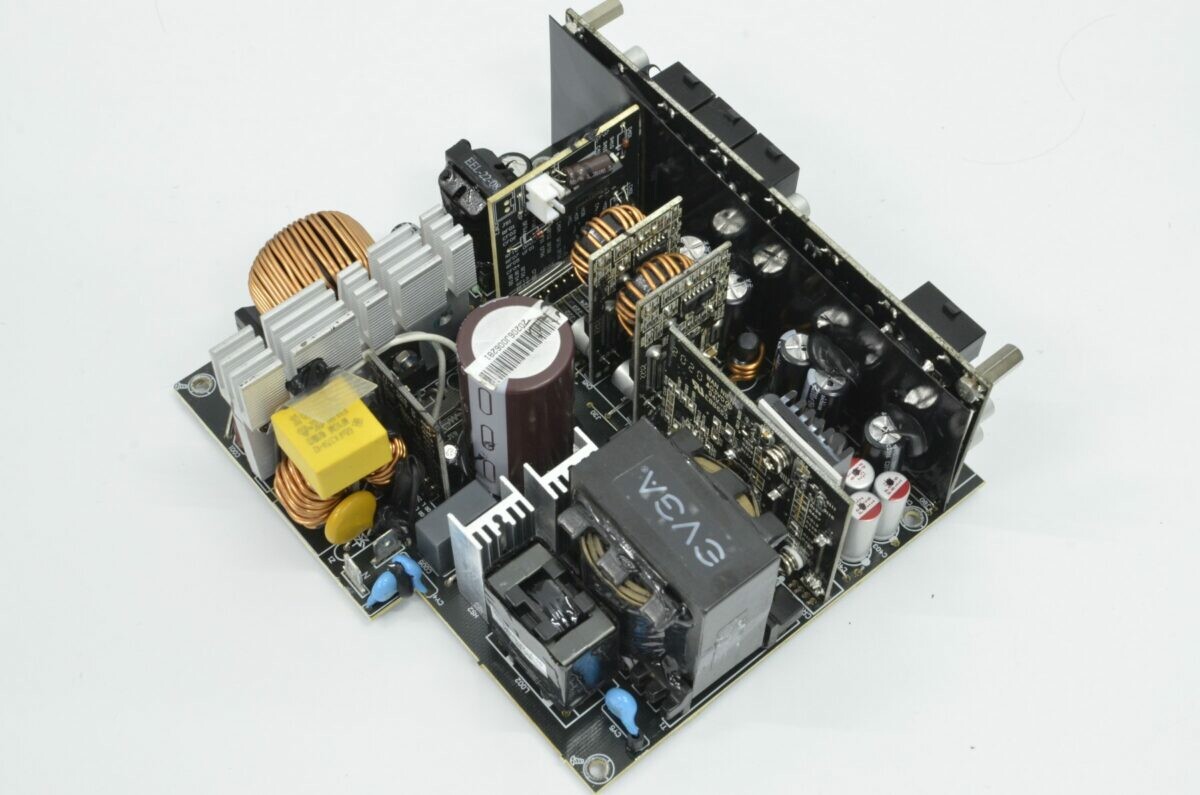

2-Bên trong:

550W GT do HEC gia công (OEM) có Platform sử dụng công nghệ LLC + DC to DC gần tương tự dòng sản phẩm phân khúc thấp hơn là B5, tất nhiên nsx sẽ tinh chỉnh 1 vài khu vực để đảm bảo hiệu suất hoạt động cao hơn trên GT

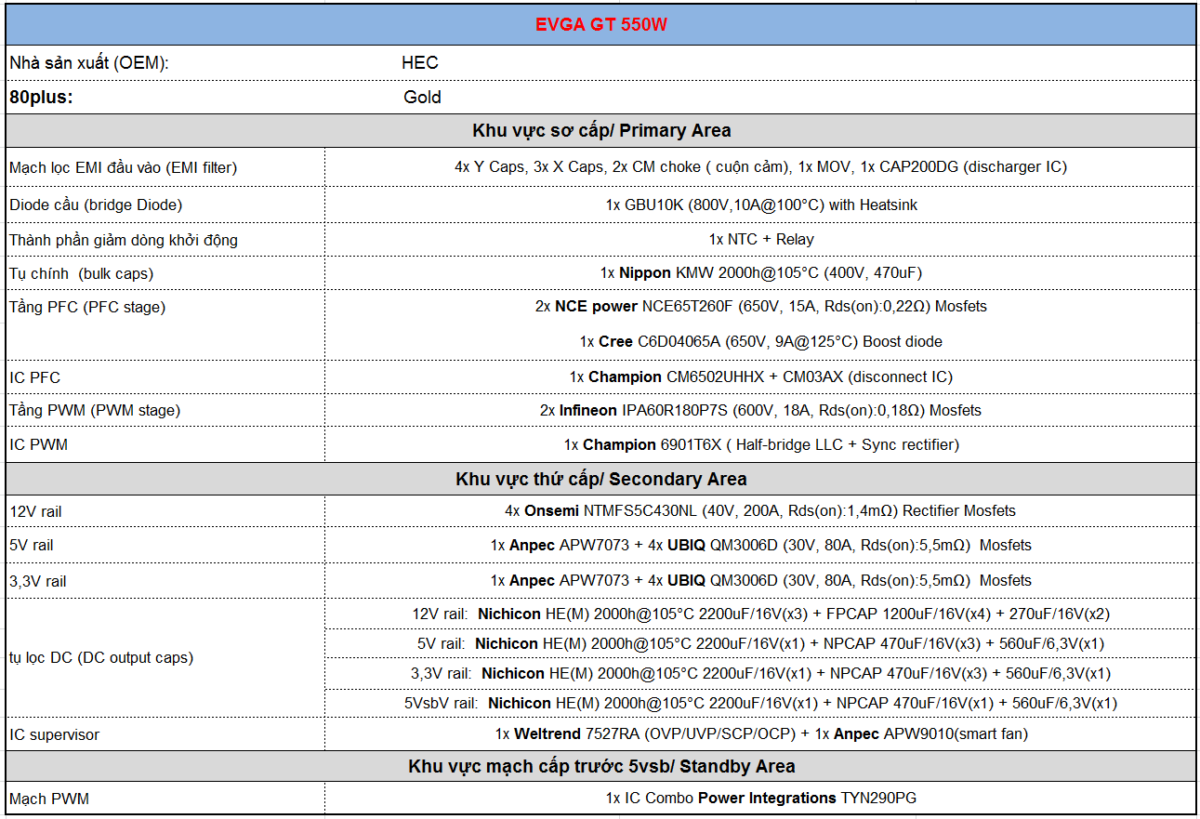

Bảng linh kiện được sử dụng trên 550W GT:

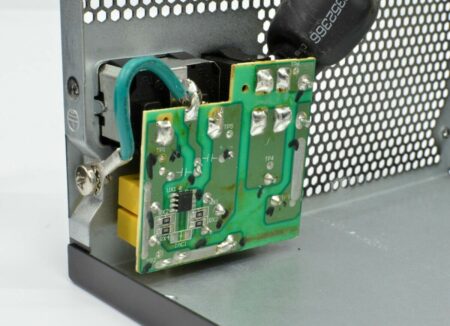

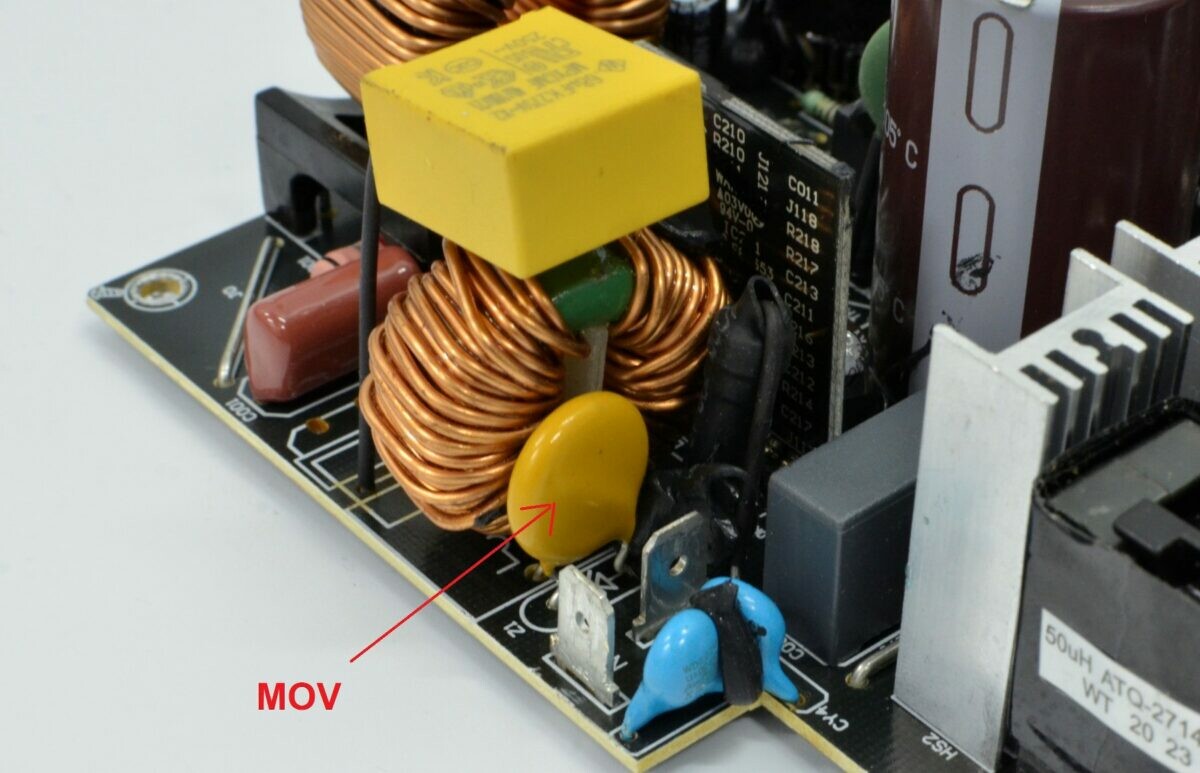

Tầng lọc nhiễu EMI vẫn như thường lệ khi chia làm 2 nửa nằm trên 2 khu vực là Jack cắm AC đầu vào và khu vực ngõ vào của bo mạch chính

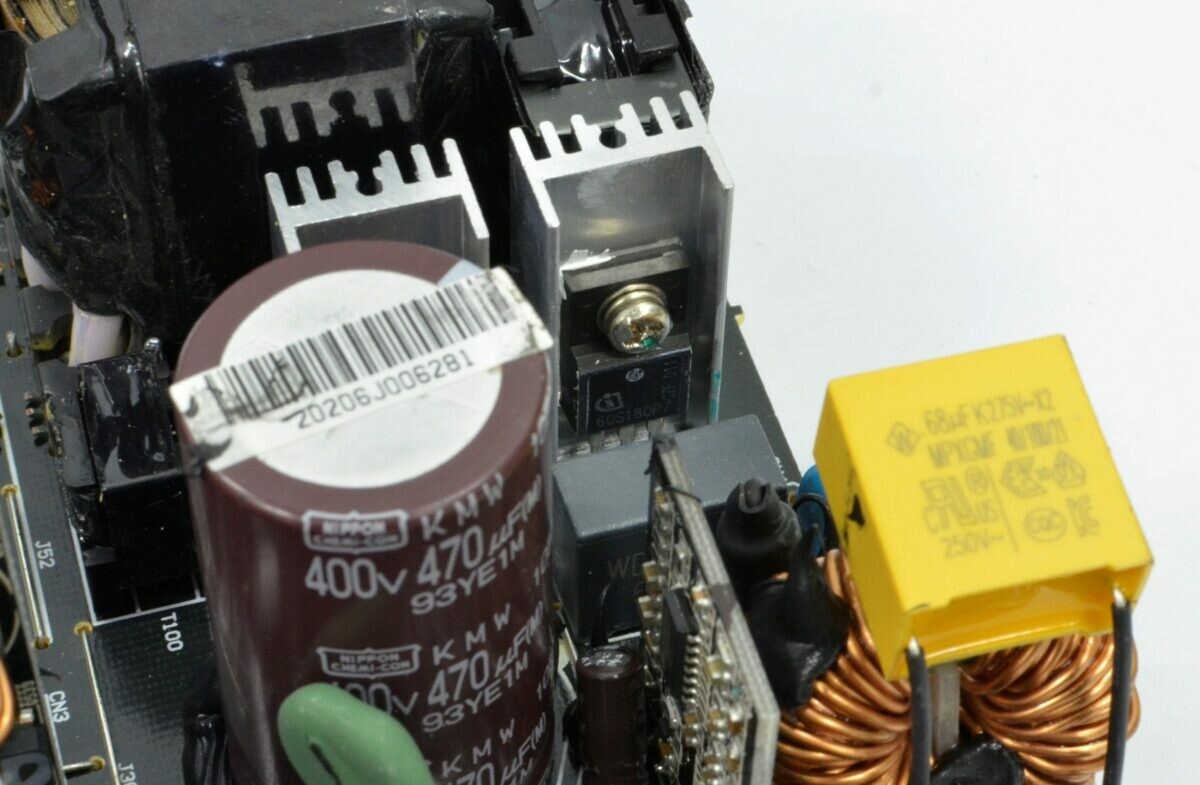

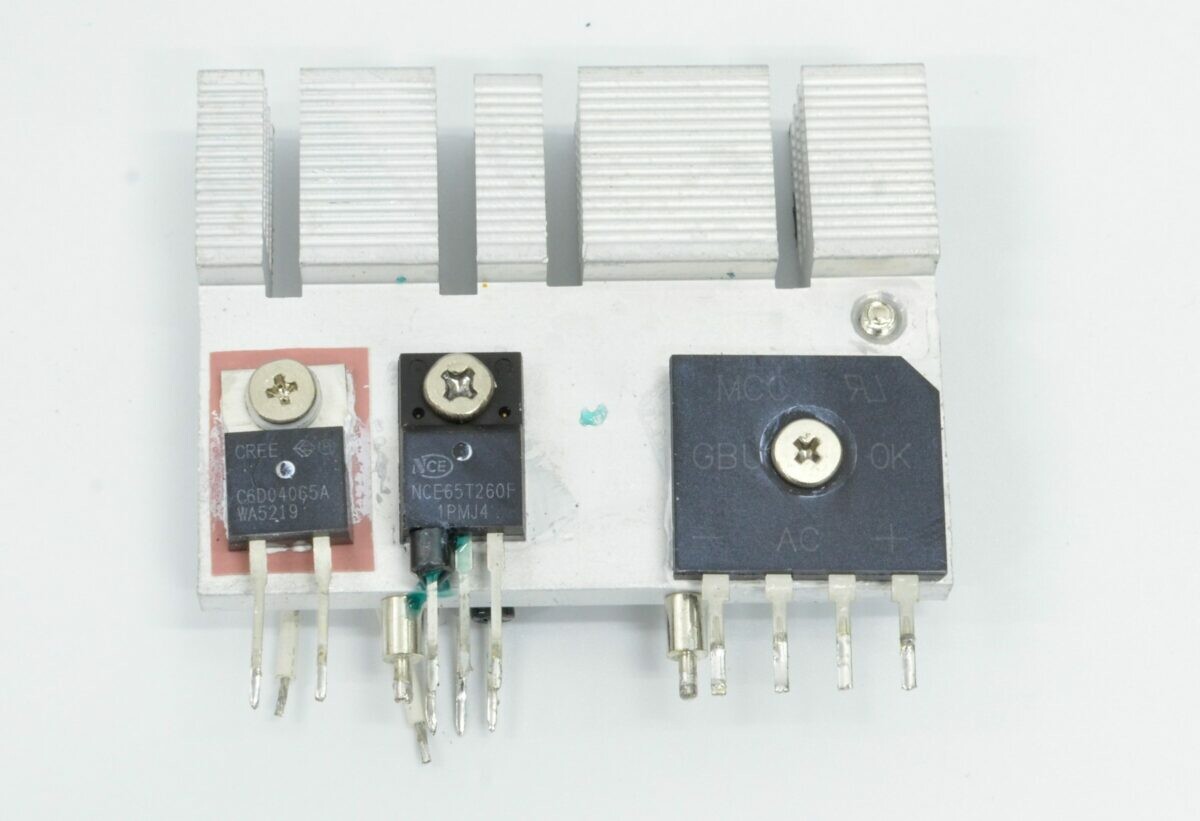

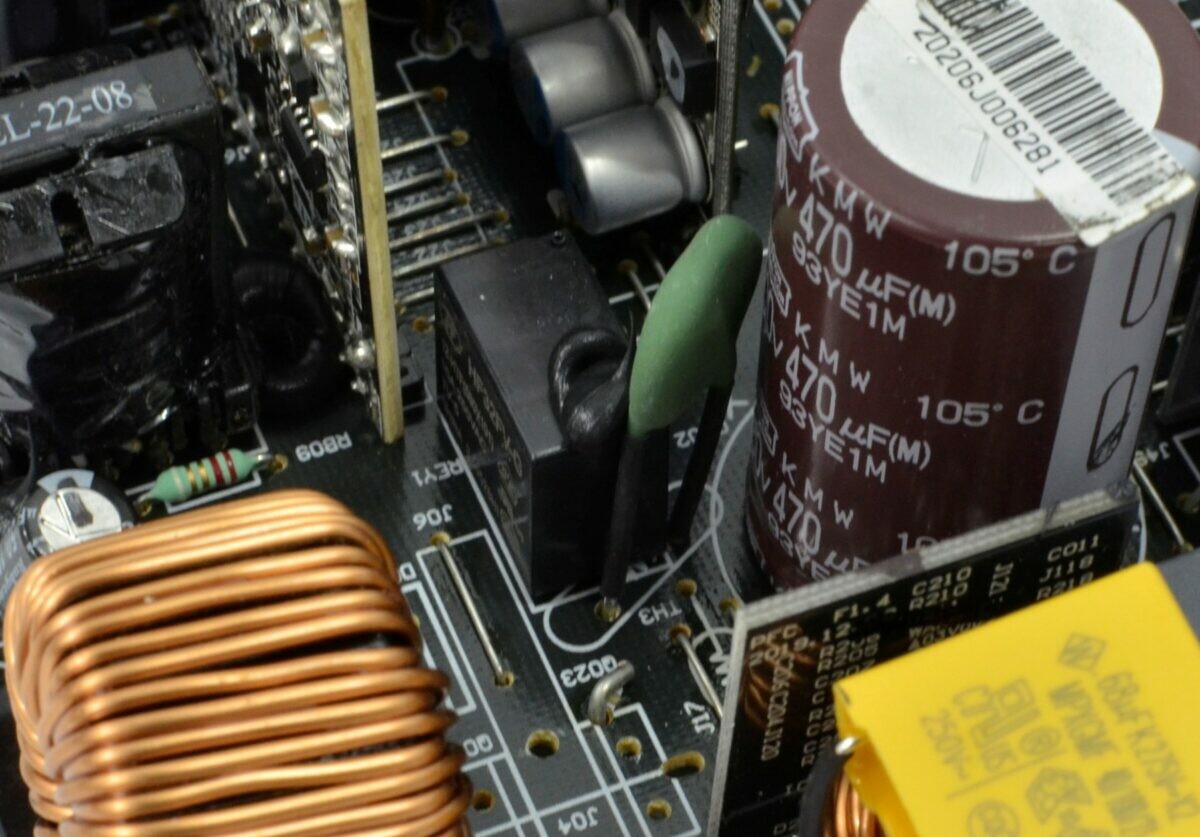

Diode cầu GBU10K(10A) được đính trên phiên tản nhiệt của tầng APFC, Tụ chính 400VDC/470uF đến từ thương hiệu nhật bản Nippon có mực nhiệt độ hoạt động tối đa là 105°C

Thành phần giảm dòng khởi động với 1 NTC và 1 rờ le nằm gọn phía bên hông tụ chính

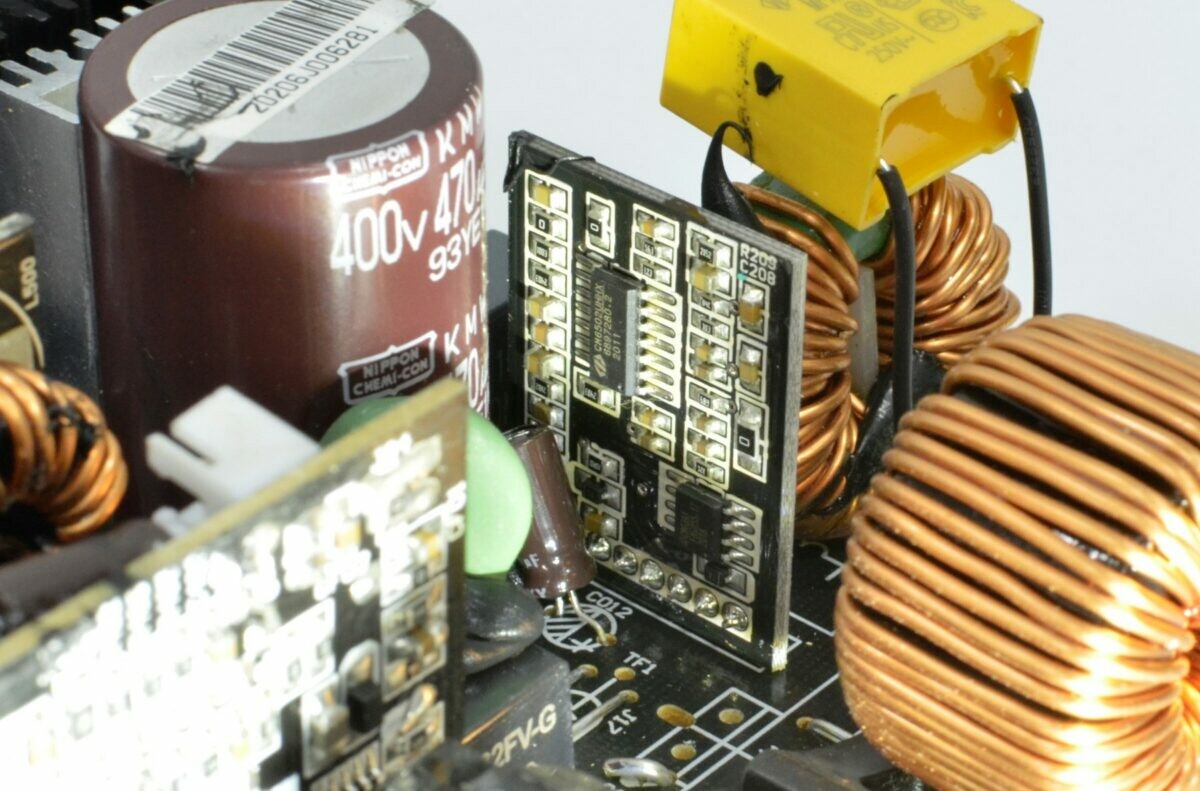

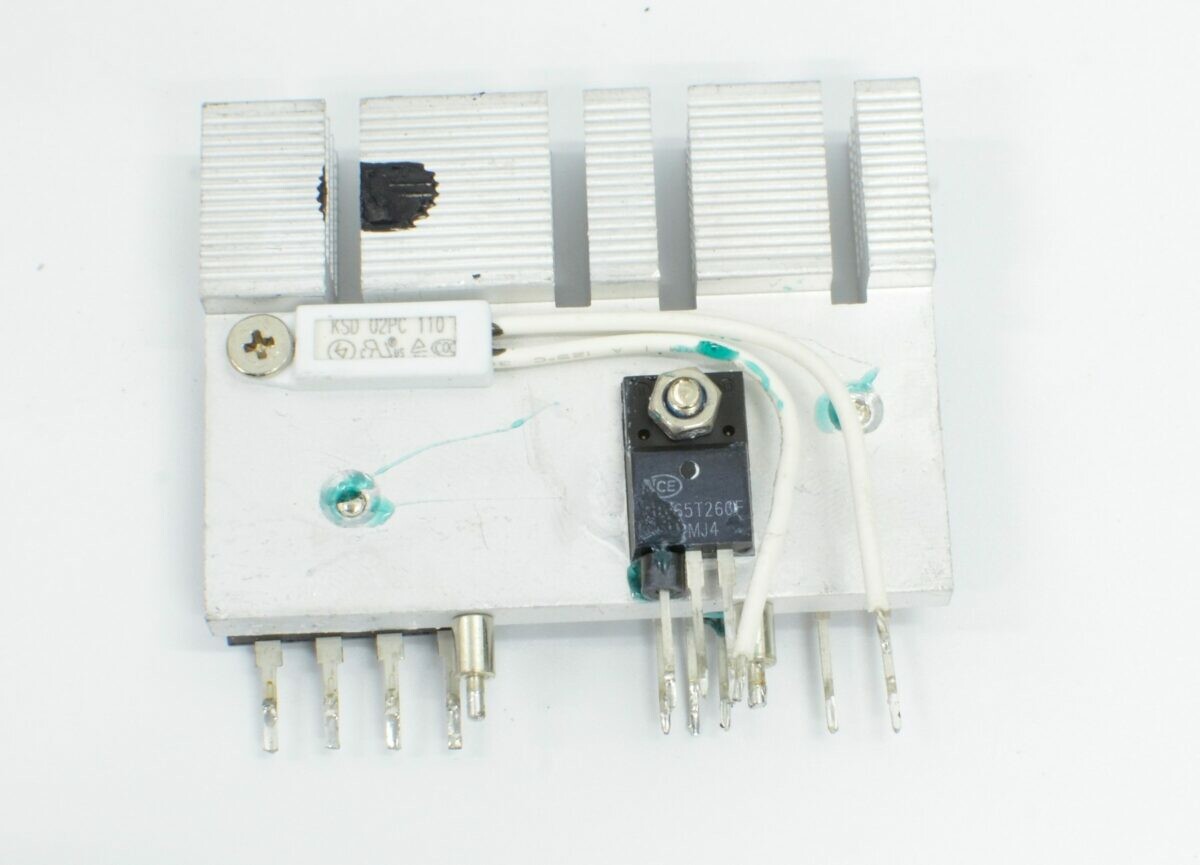

Tầng APFC sử dụng 1 cặp mosfet NCE NCE65T280F(15A) với công nghệ SJ(super-junction) ,và boost diode Cree C6D04065A sử dụng vật liệu mới SiC ( Silicon carbide). IC điều khiển hoạt động của tầng APFC là loại champion CM6502UHHX kèm theo 1 IC disconnect CM03AX giúp giảm thao phí ở chế độ chờ

550W GT được trang bị 1 rờ le nhiệt cung cấp thêm chế độ bảo vệ quá nhiệt cho phần linh kiện công suất của tầng APFC

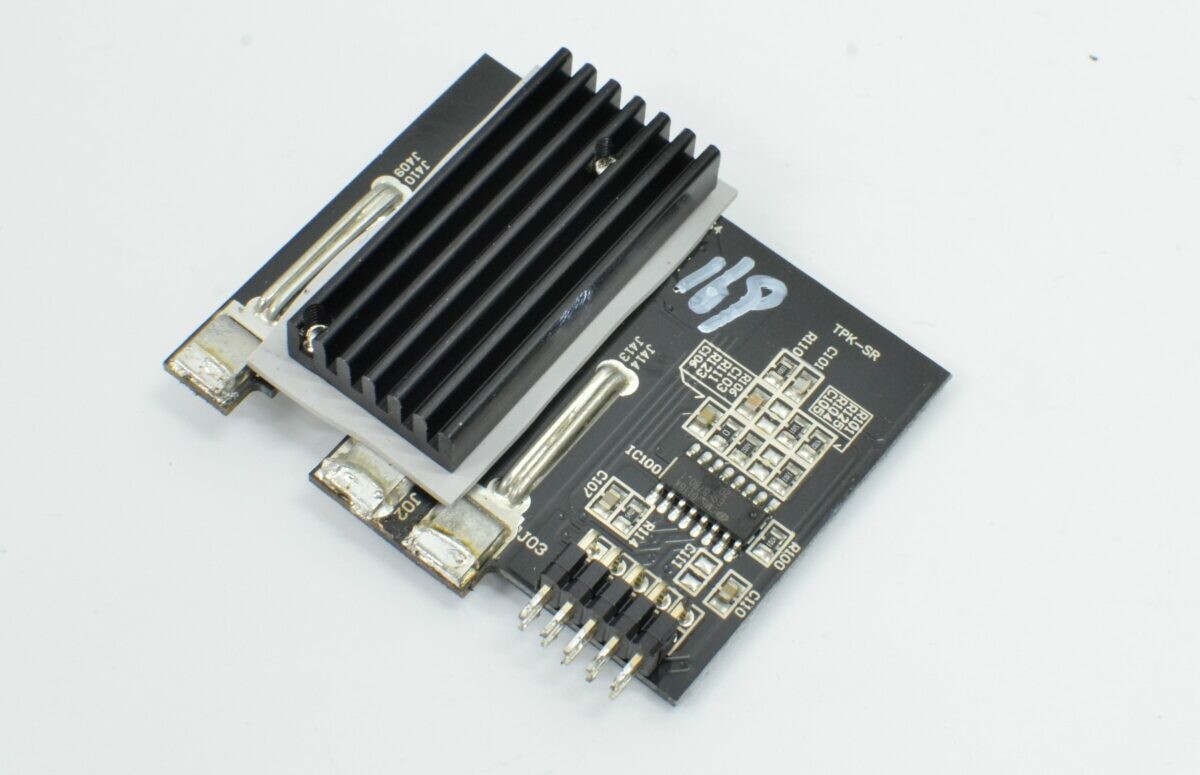

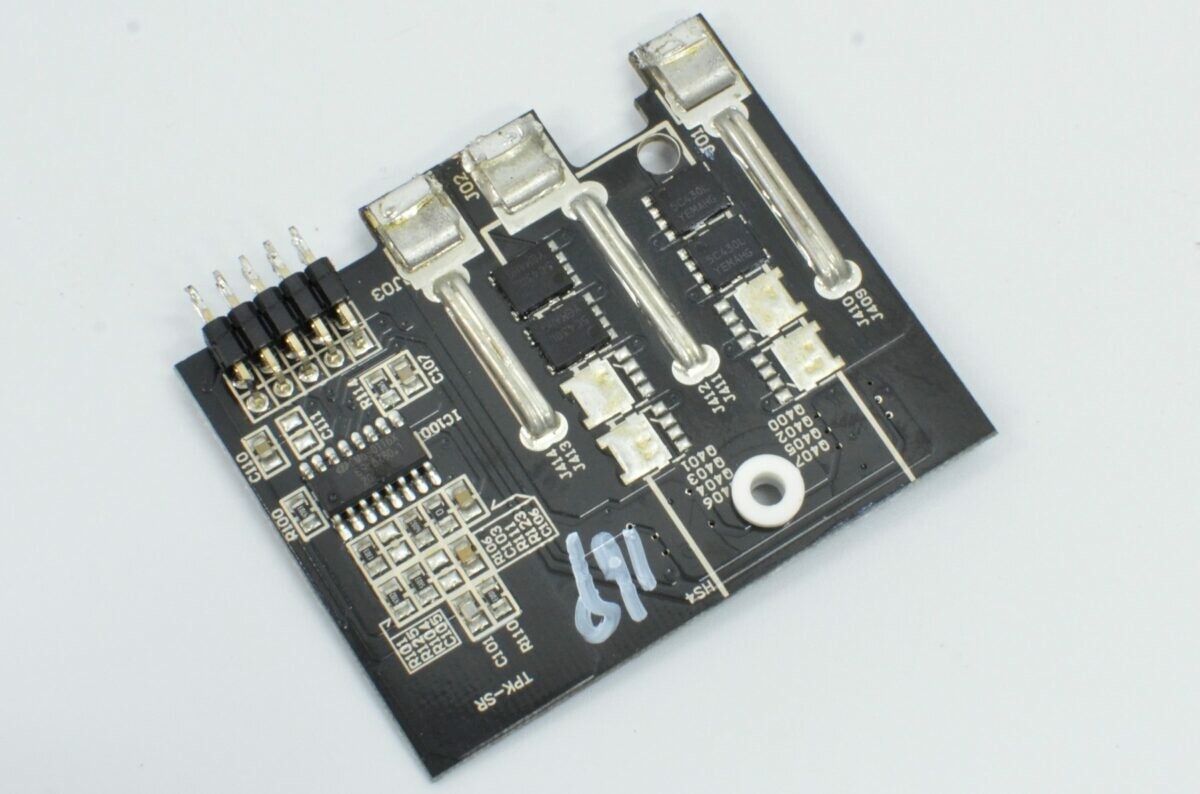

Tầng LLC/PWM sử dụng 1 cặp mosfet Infineon IPA60R180P7S(18A) được trang bị 2 khối tản nhiệt riêng biệt và cũng sử dụng công nghệ SJ(super-junction) tương tự tầng APFC.. IC điều khiển Champion CM6901T6X được gắn trên 1 bảng mạch module chứ các Mosfet chỉnh lưu đồng bộ có công suất khá lớn là Onsemi NTMFS5C430NL (200A x4)

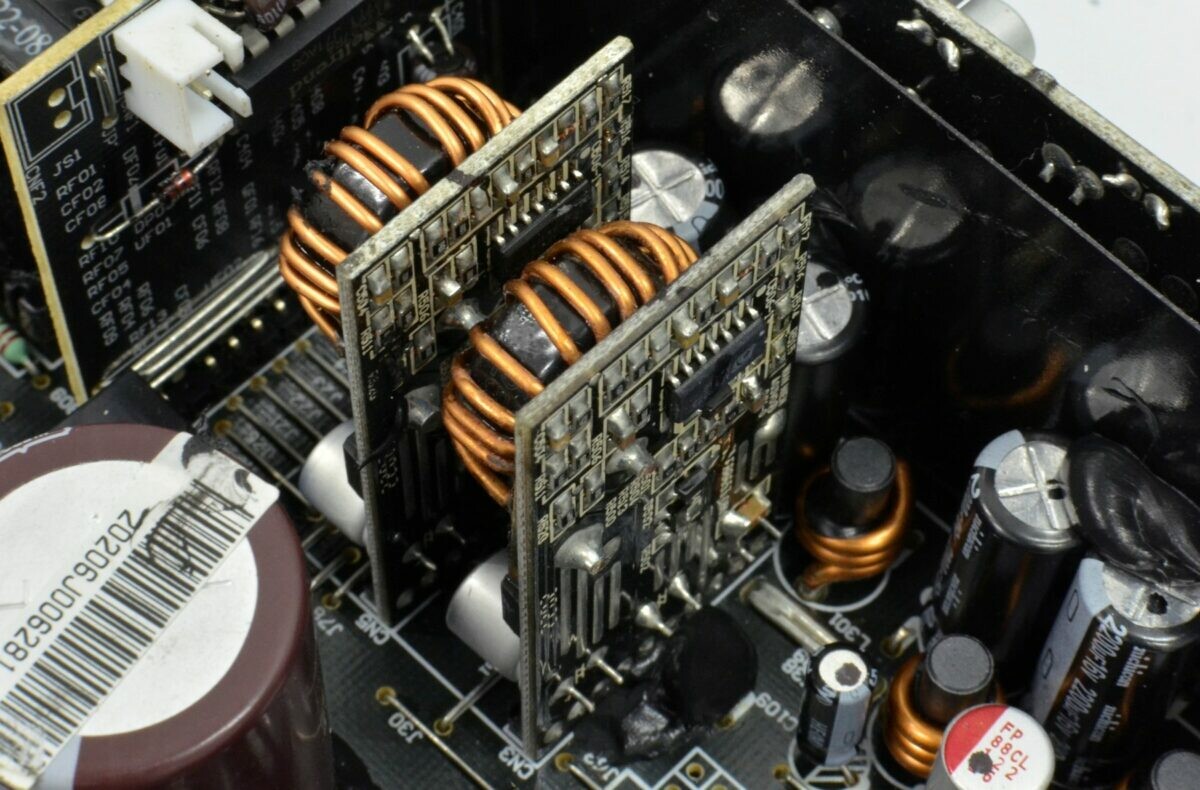

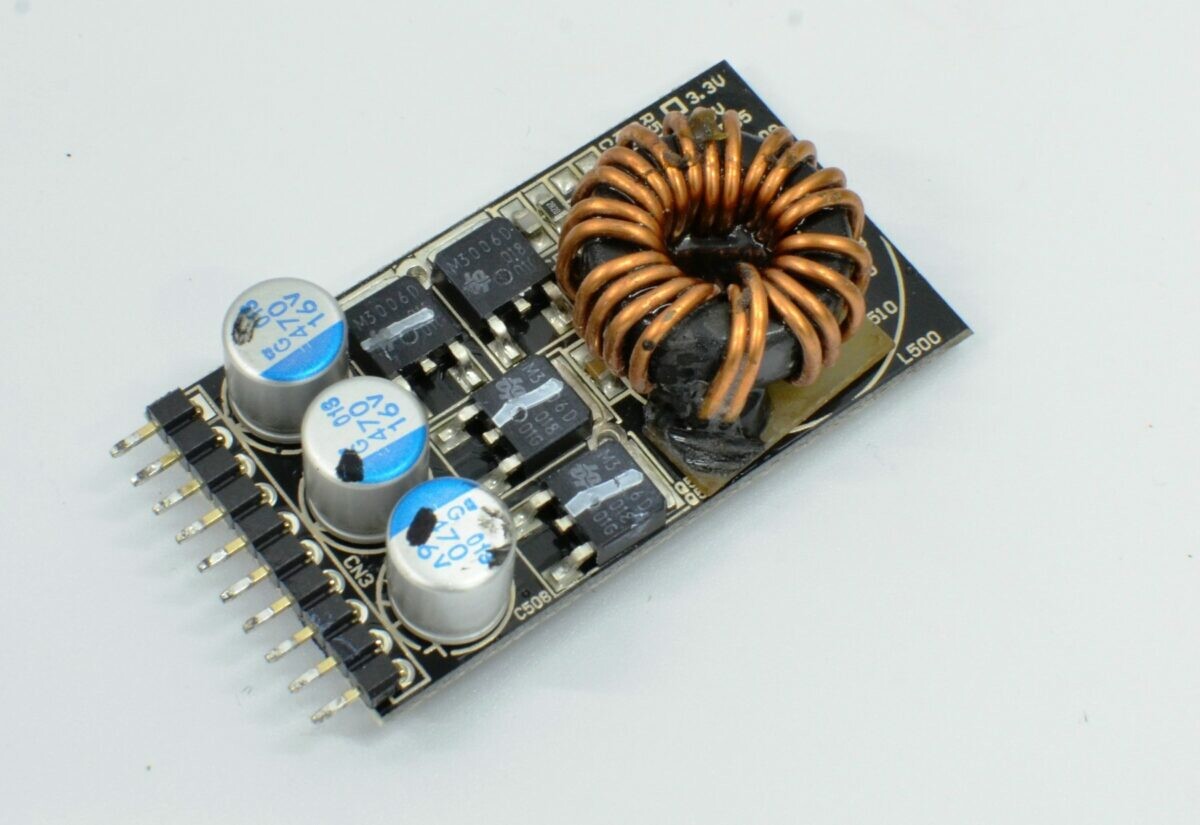

đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs(DC to DC) riêng biệt có cấu tạo tương tự nhau chỉ khác 1 số linh kiện phụ trợ nhằm điều chỉnh hoạt động của mạch để cho ra mức điện áp theo ý muốn

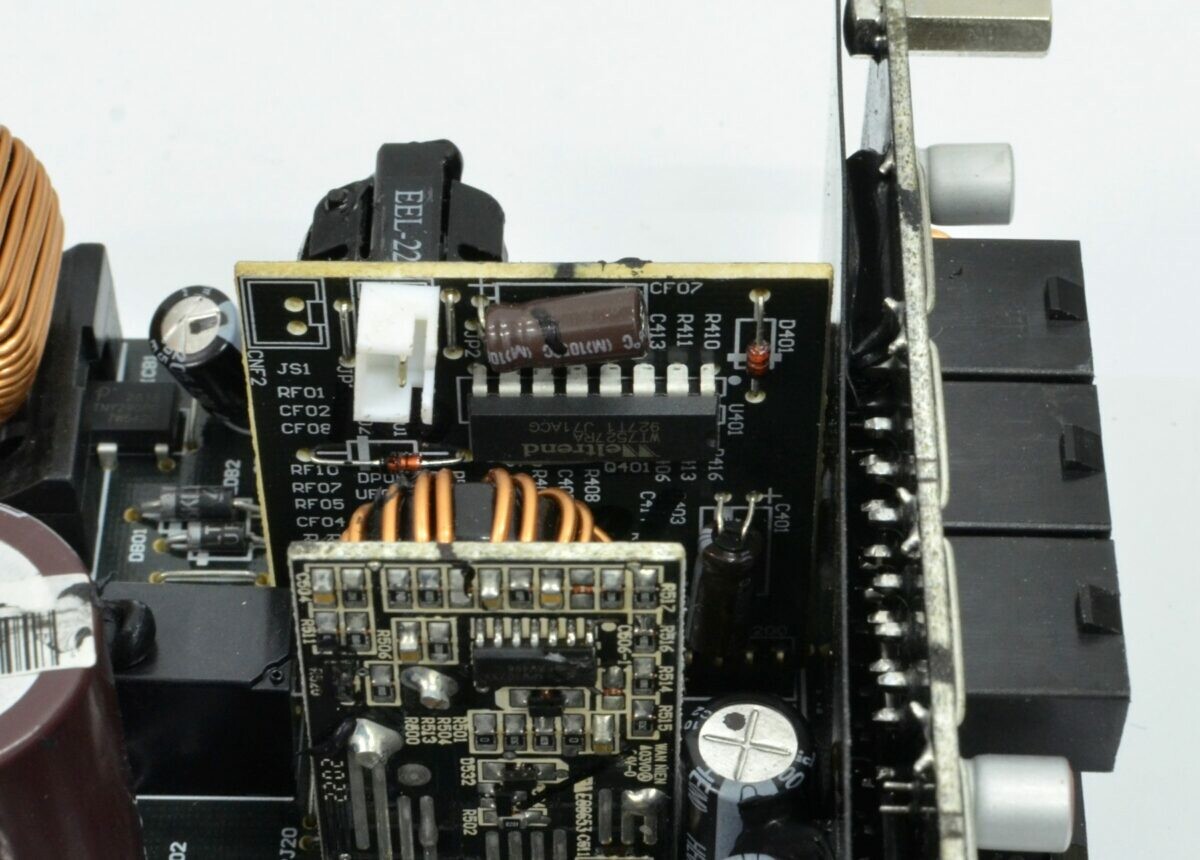

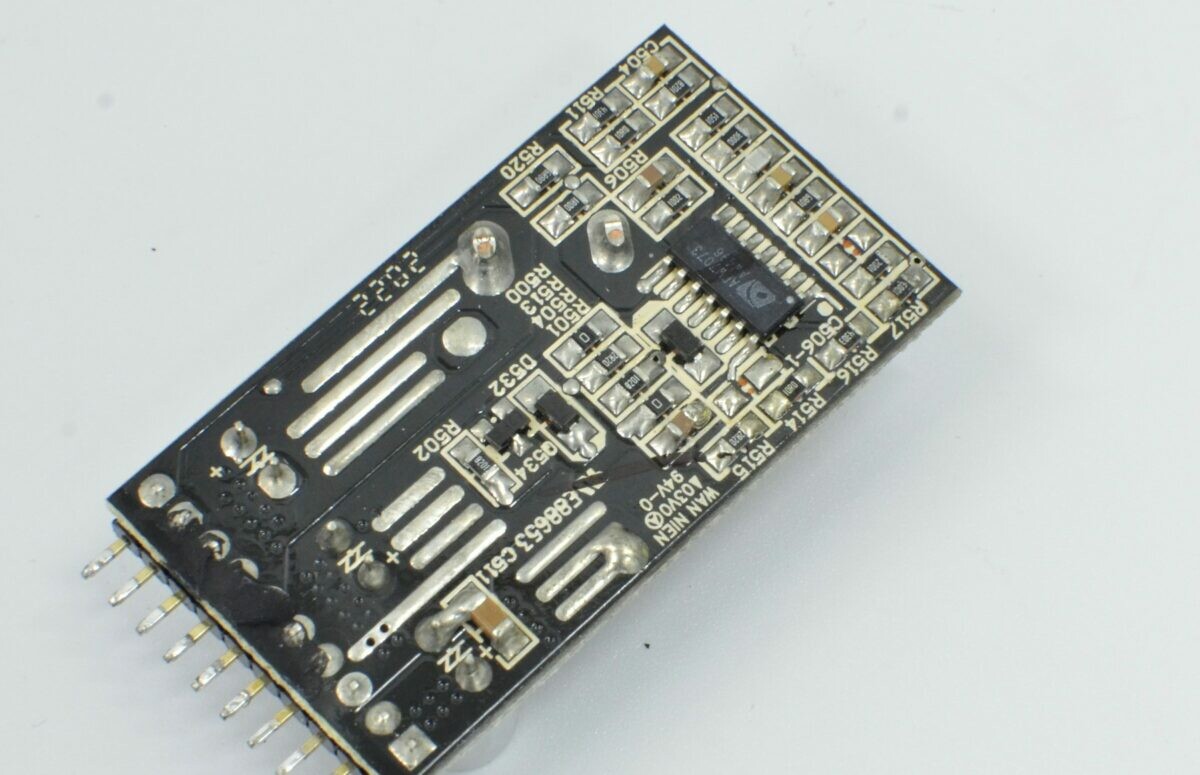

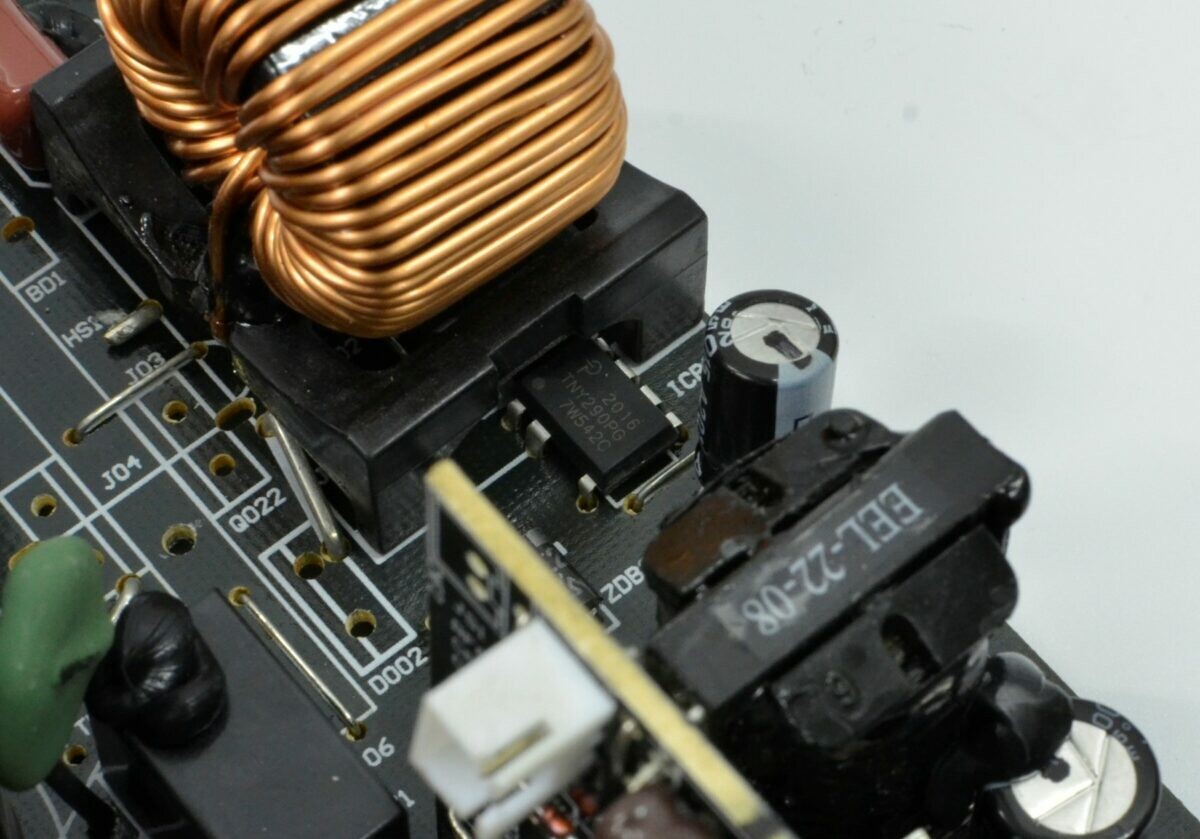

550W GT sử dụng giám sát hoạt động Weltrend WT7527RA tương tự trên dòng B5. Cung cấp 4 chế độ bảo vệ cơ bản là OCP, OVP, UVP, SCP. Đường cấp trước 5Vsb được tạo ra từ 1 IC combo TNY290PG

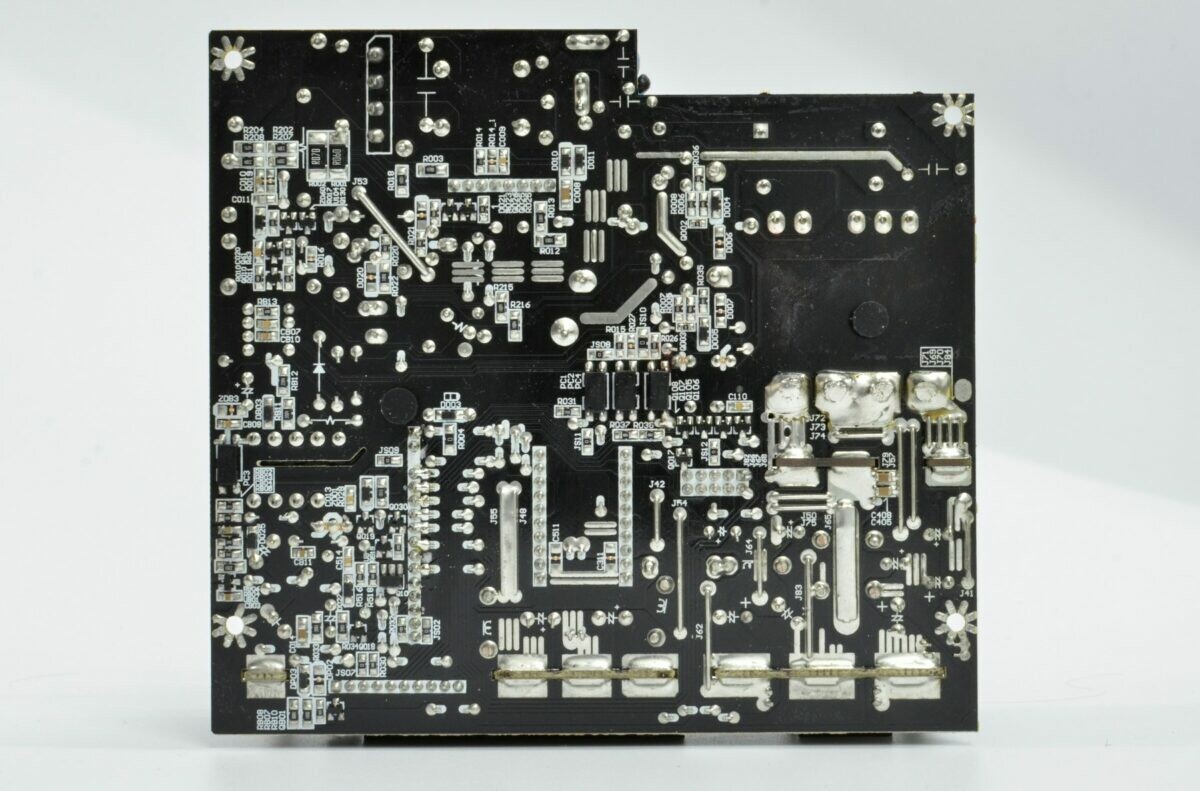

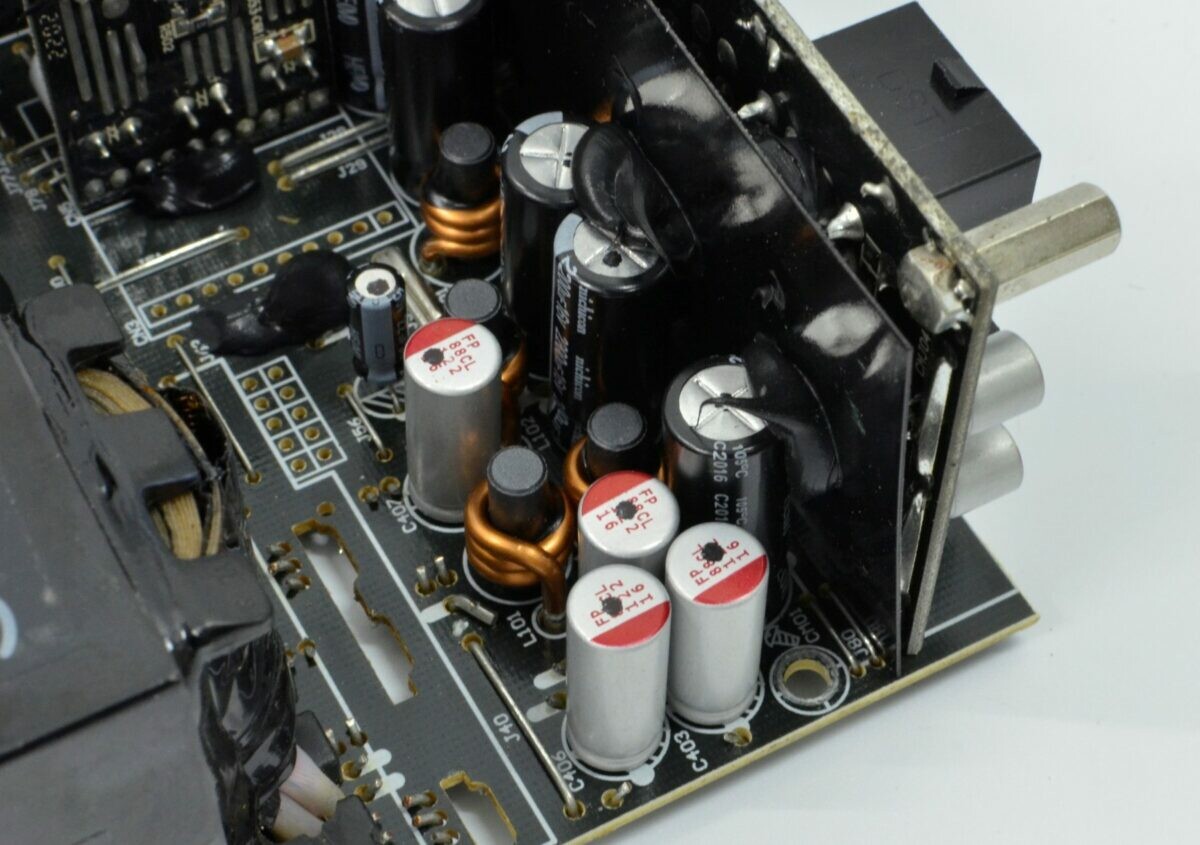

550W GT sử dụng 100% tụ thương hiệu nhật bản (Nippon,nichicon, FPCAP/NPCAP) mạch in của 550W GT tương đối sạch. tuân thủ tiêu chuẩn RoHS

III-Thử nghiệm

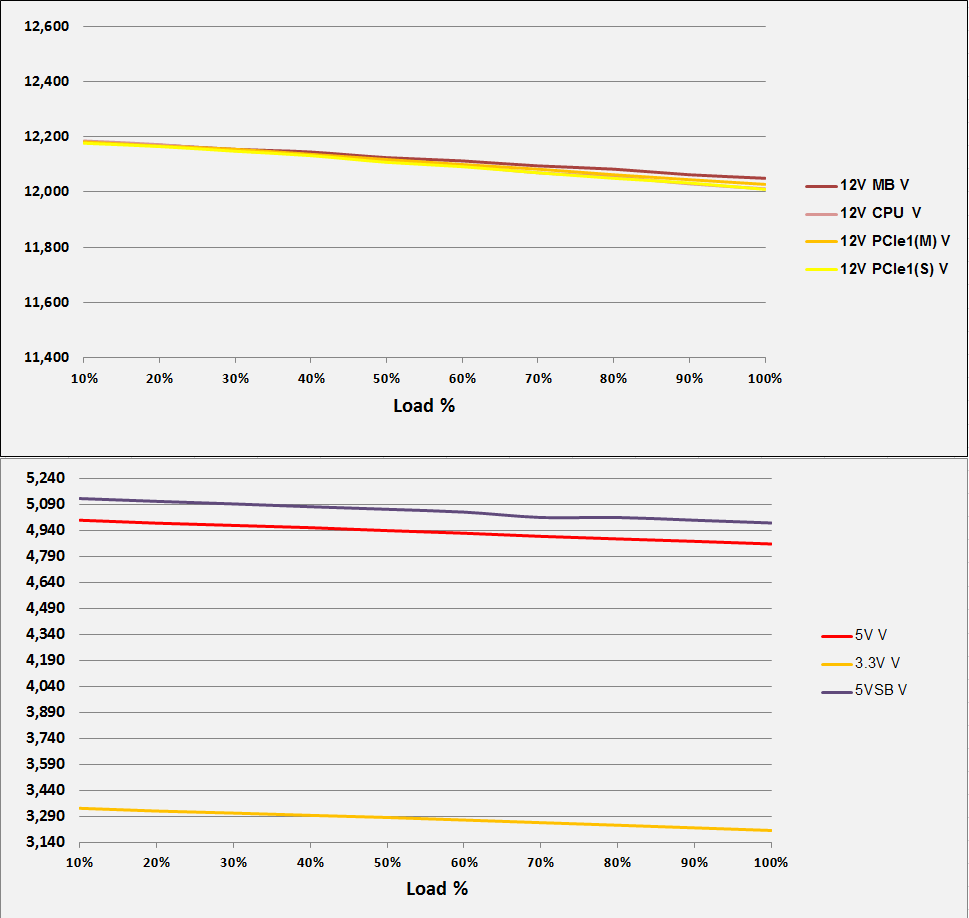

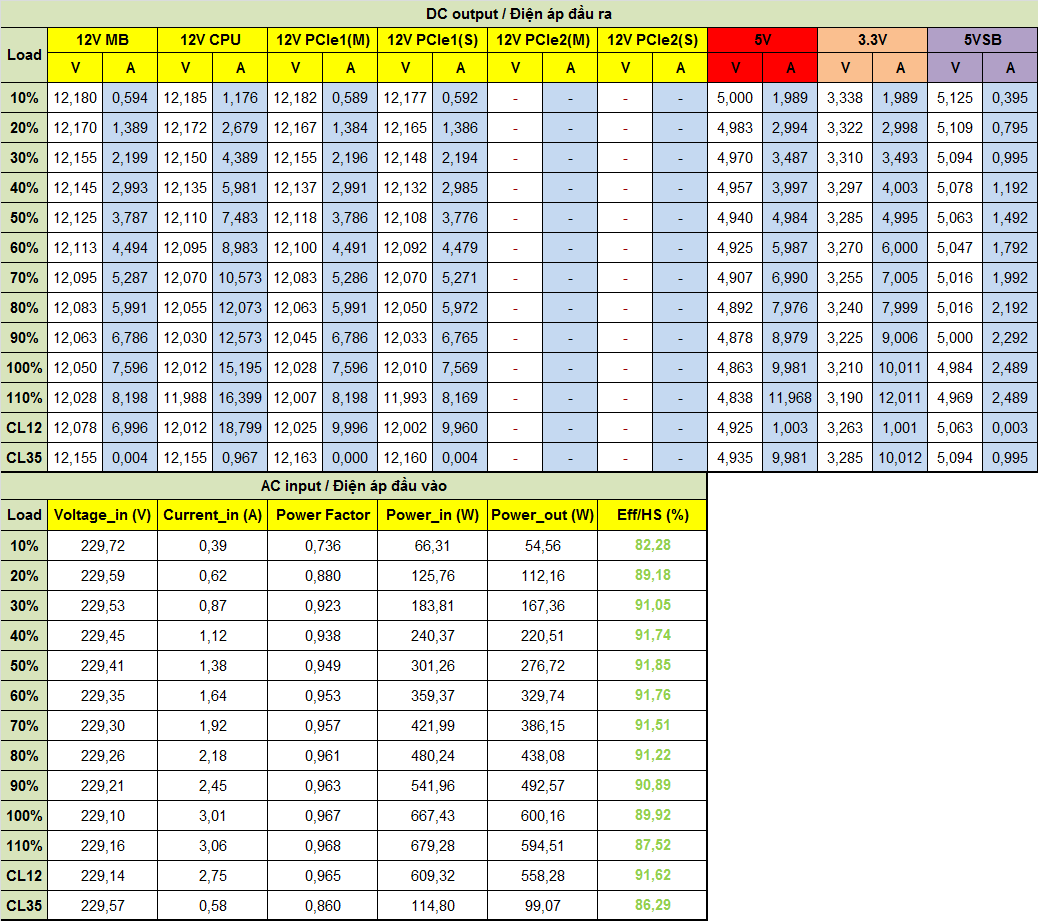

1- Thử tải:

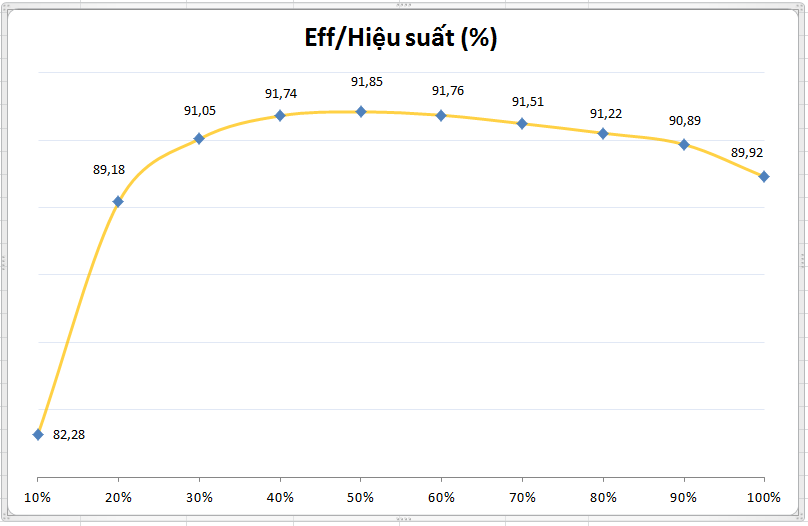

550W GT hoàn thành tốt các mức tải với điện áp dao động nhỏ . Hiệu suất duy trì trên dưới 90% thỏa tiêu chuẩn 80Plus Gold

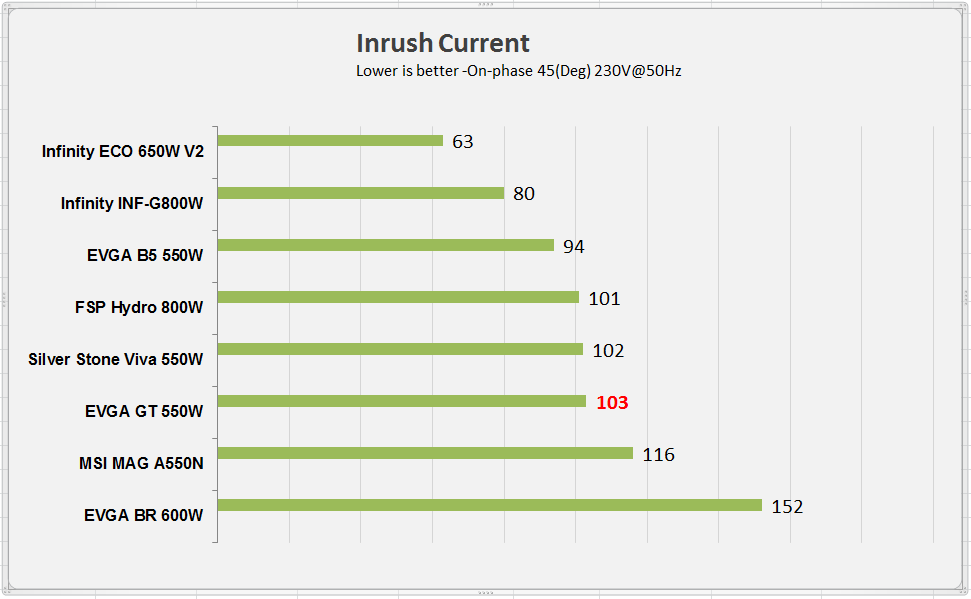

2-Inrush current testing (Dòng khởi động):
Dòng khởi động của 550W GT ở mức trung bình. và cao hơn B5 550W 1 chút

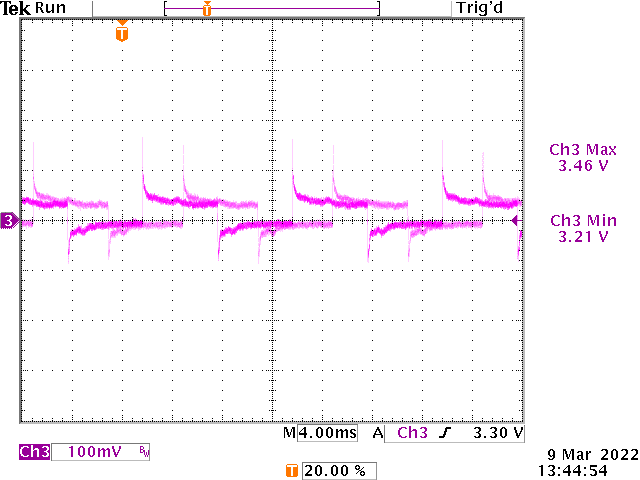

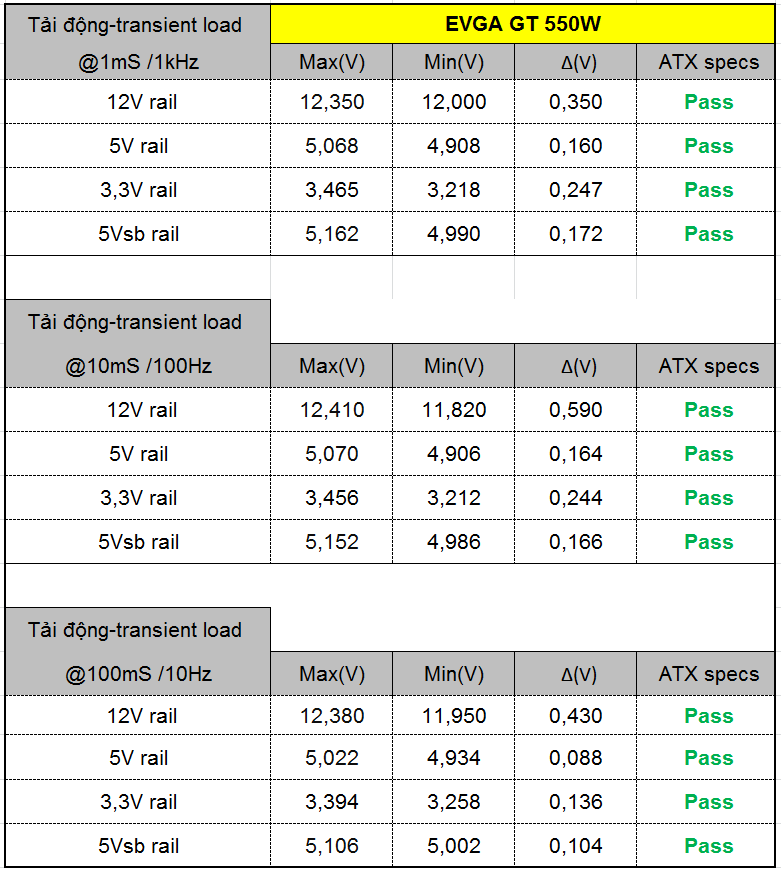

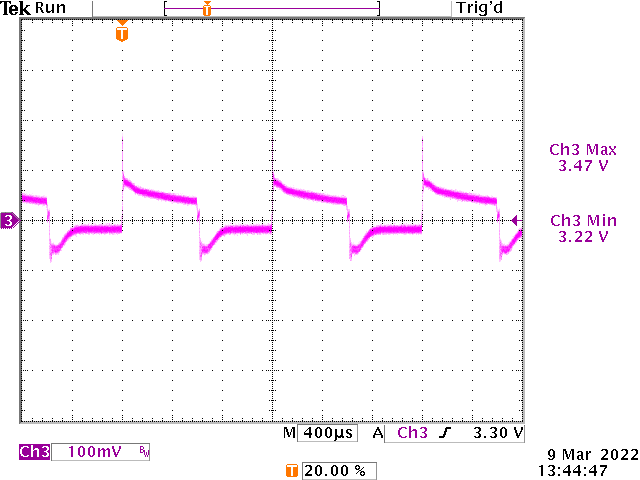

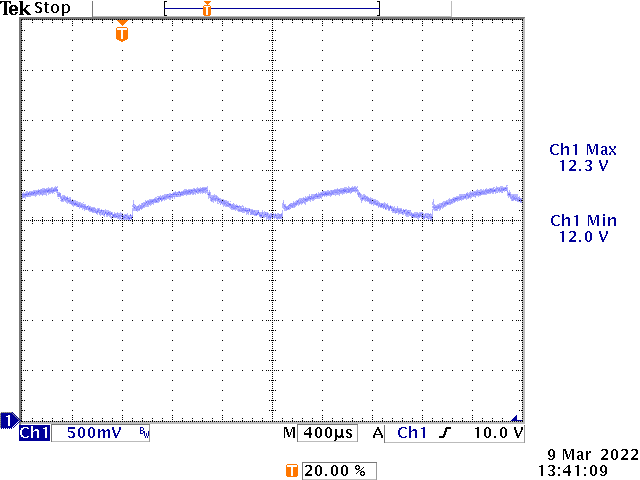

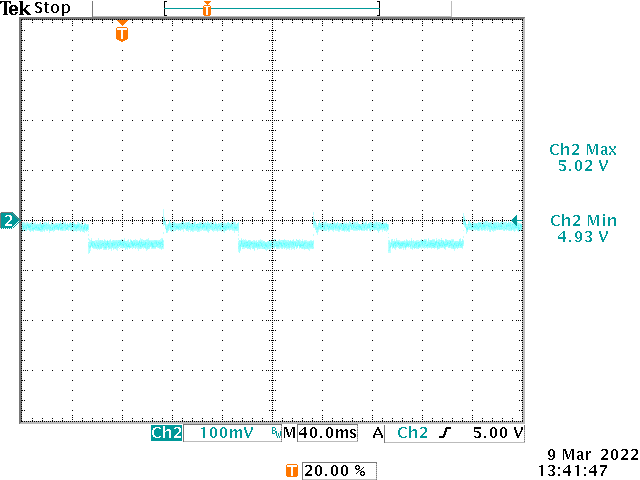

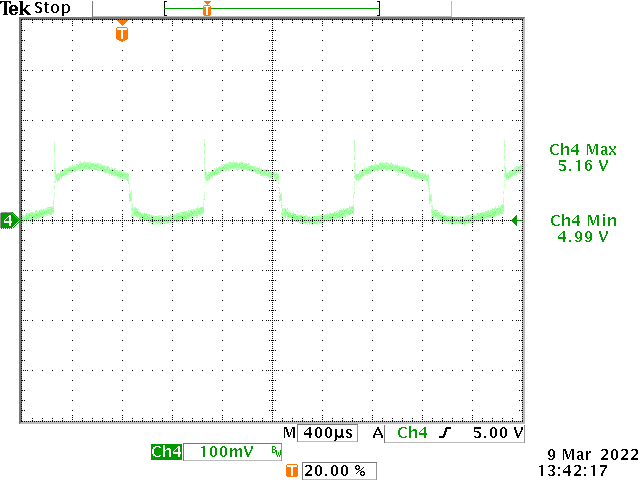

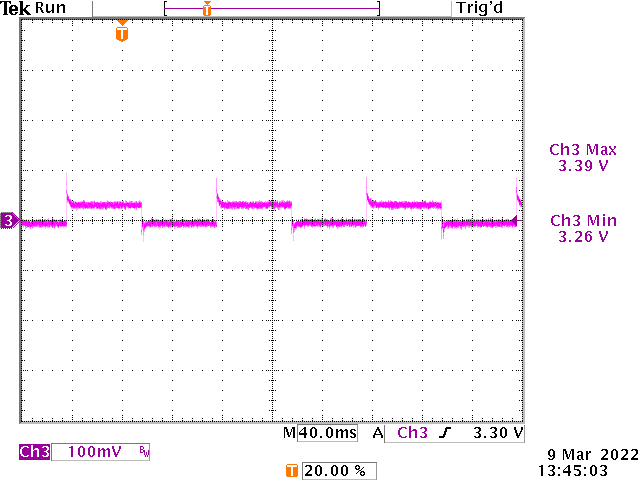

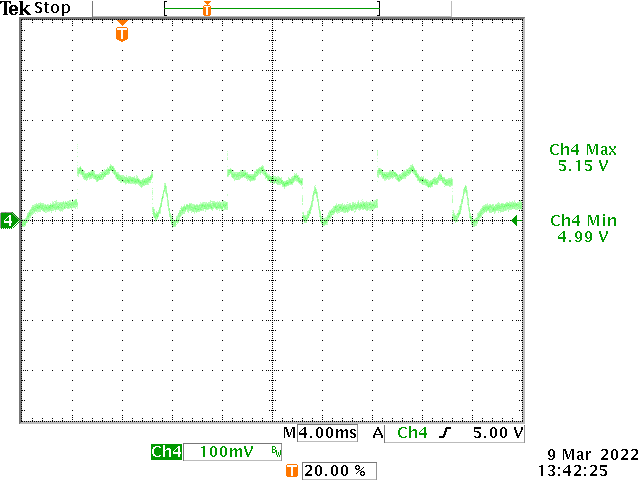

3-Transient response test (Tải biến thiên):

*Từ ngày 1/3/2022 f14lab nâng cấp hệ thống tải lên bản chroma 6330 nhằm sử dụng tính năng đồng bộ bật/tắt, việc làm này sẽ ép khả năng của PSU 1 cách chính xác/nặng nề hơn. Bên cạnh đó Các rail DC của nguồn sẽ được mắc với 1 tụ 3300uF/16V (theo intel ATX design guide)

550W GT hoàn thành các mức tải của thử nghiệm điện áp dao động trong chuẩn ATX. Kết quả có phần tương đồng với đàn em B5 550W

1mS:

10mS:

100mS:

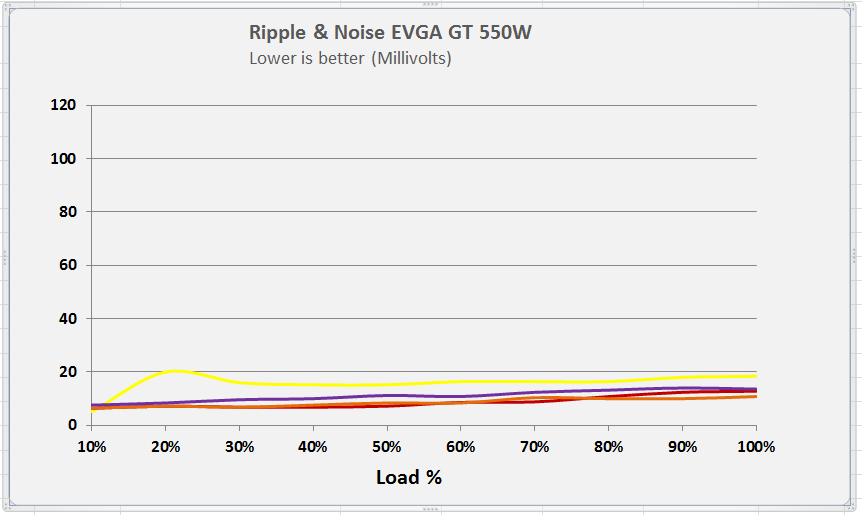

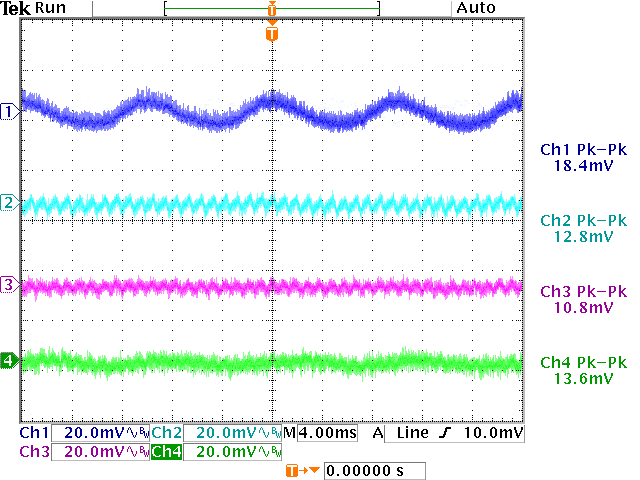

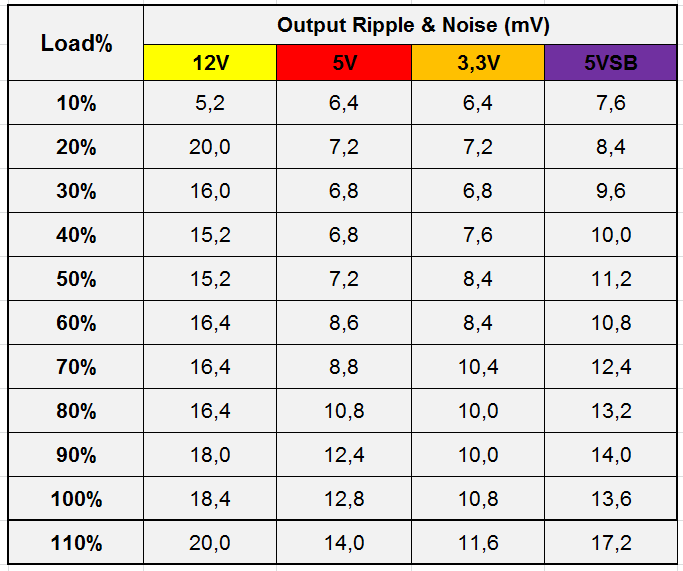

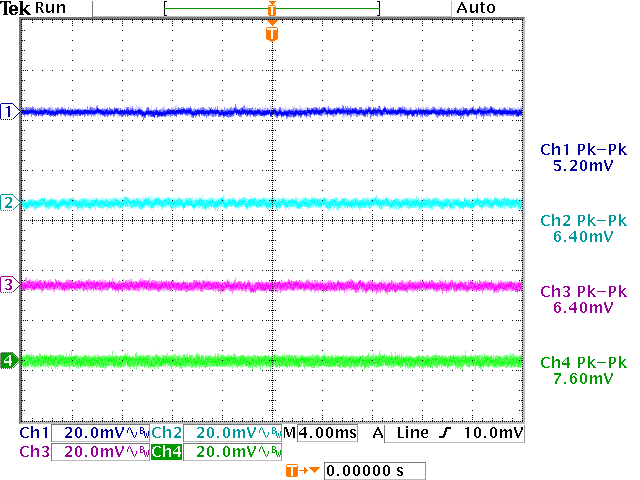

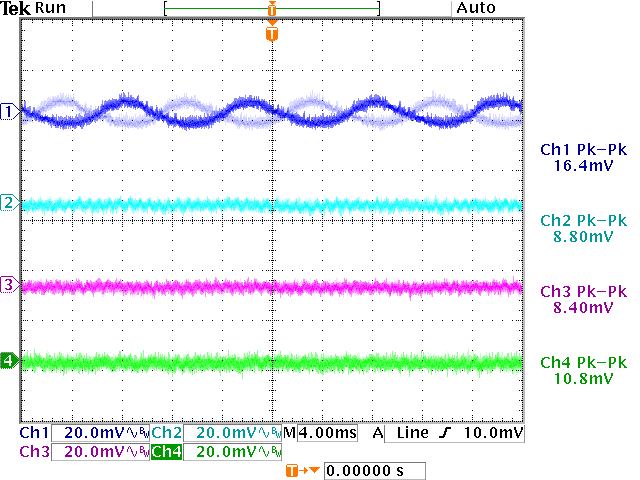

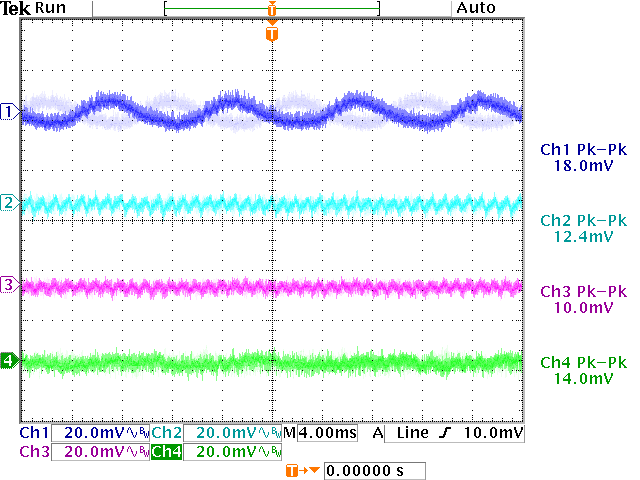

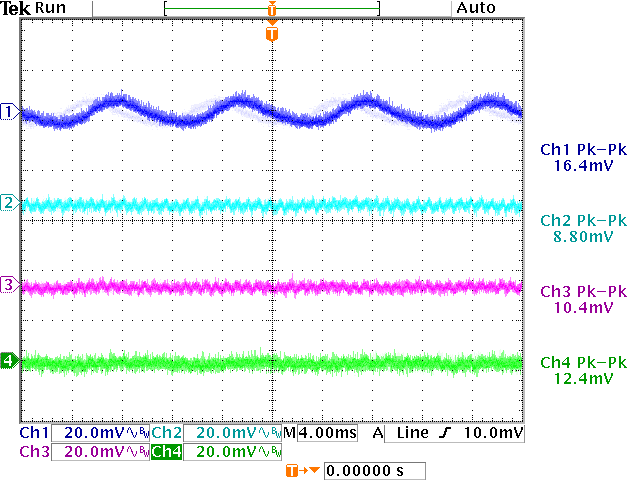

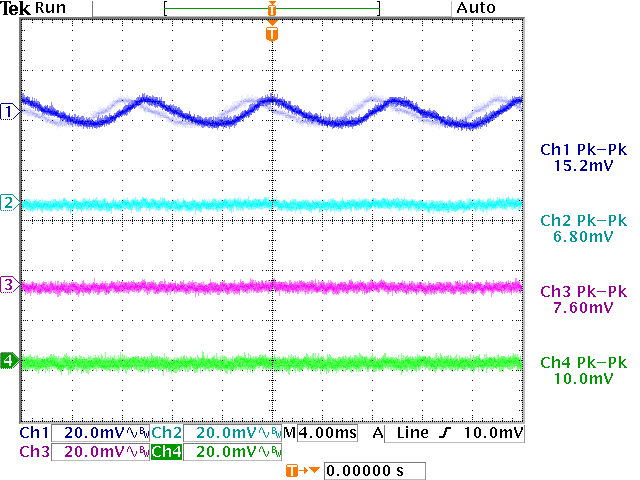

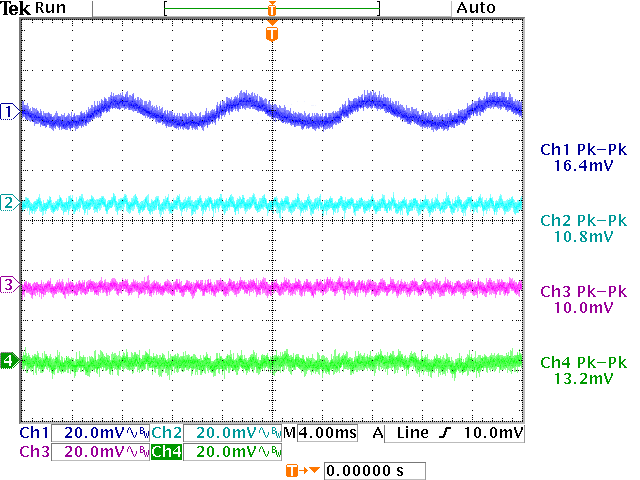

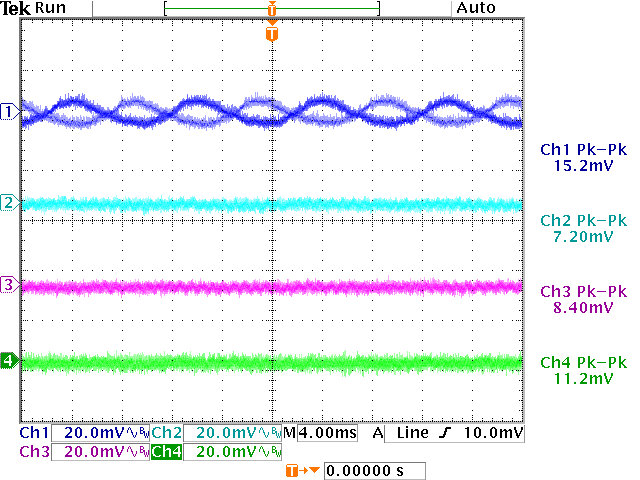

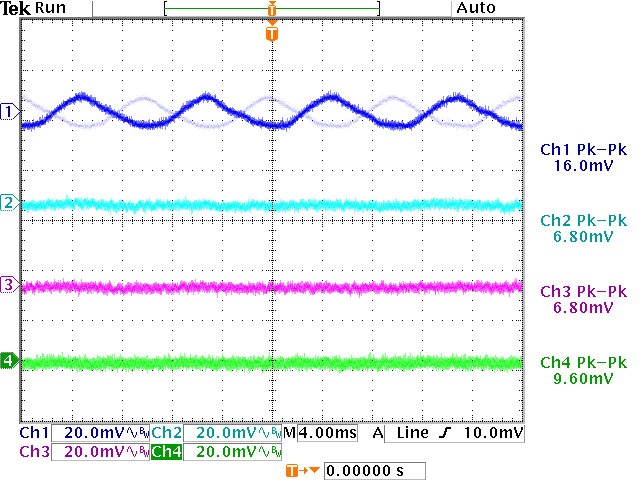

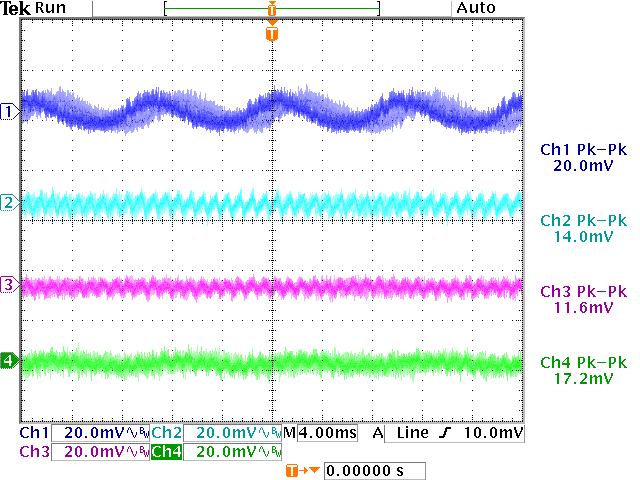

4-Ripple & Noise (Nhiễu AC cao tần):
550W GT có mức ripple noise rất tốt, khi đường 12V tối đa khoảng 20mV, các đường điện còn lại dao động dưới 20mV.

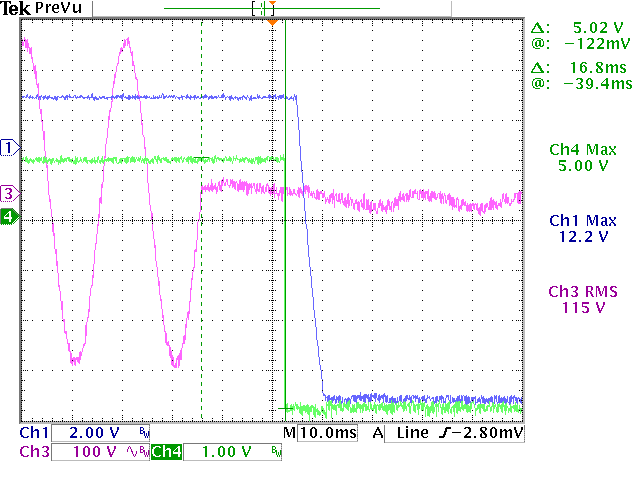

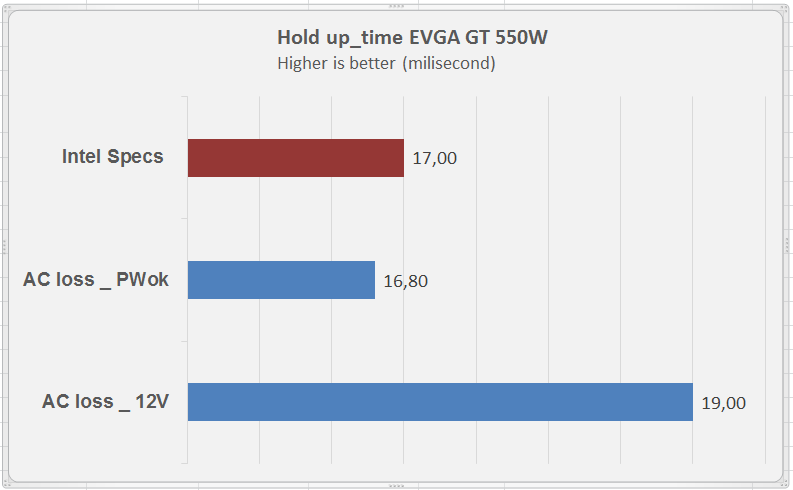

5-Hold-up time (thời gian lưu điện):
550W GT có thời gian lưu điện vừa đủ để thỏa chuẩn ATX yêu cầu

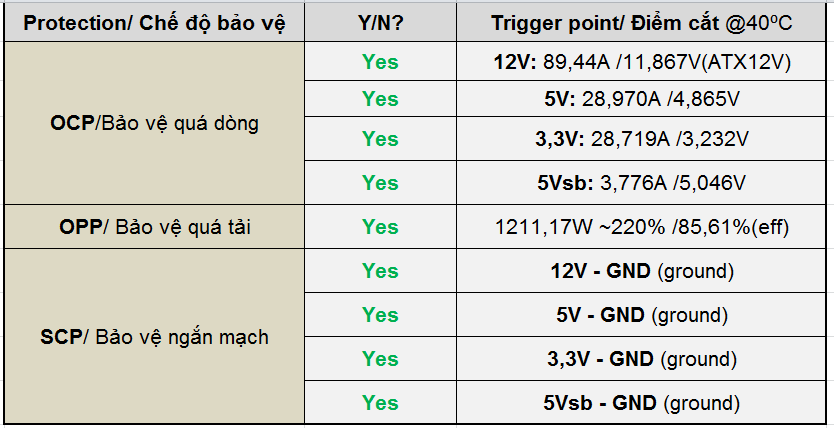

6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ OCP/SCP của các đường điện 5V,3.3V và 5Vsb hoạt động tốt và nhạy trên 550W GT .Tuy nhiên chế độ bảo vệ OCP của đường 12V và chết độ OPP trên 550W GT có điểm cắt dòng quá lớn so với mức công suất danh định. 550W GT vẫn chạy “bon bon” cho tới hơn 1000W mới chịu tắt. Hi vọng phía EVGA sẽ điều chỉnh lai điểm cắt dòng xuống thấp hơn, khoảng 130% công suất danh định là hợp lí nhất

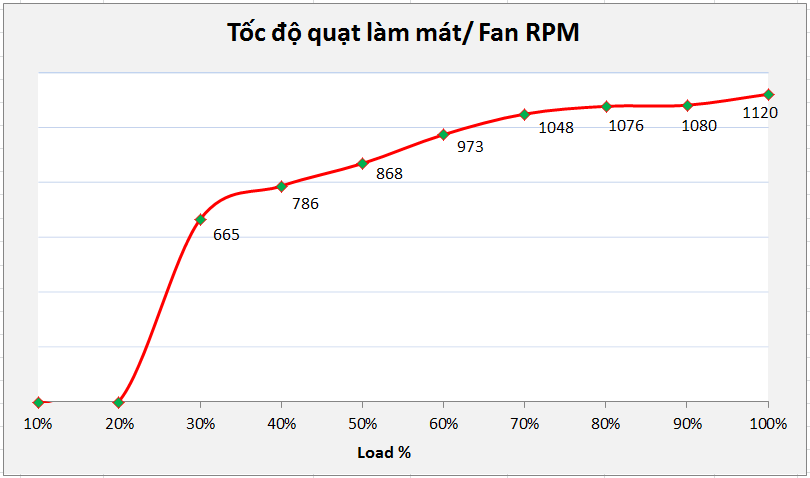

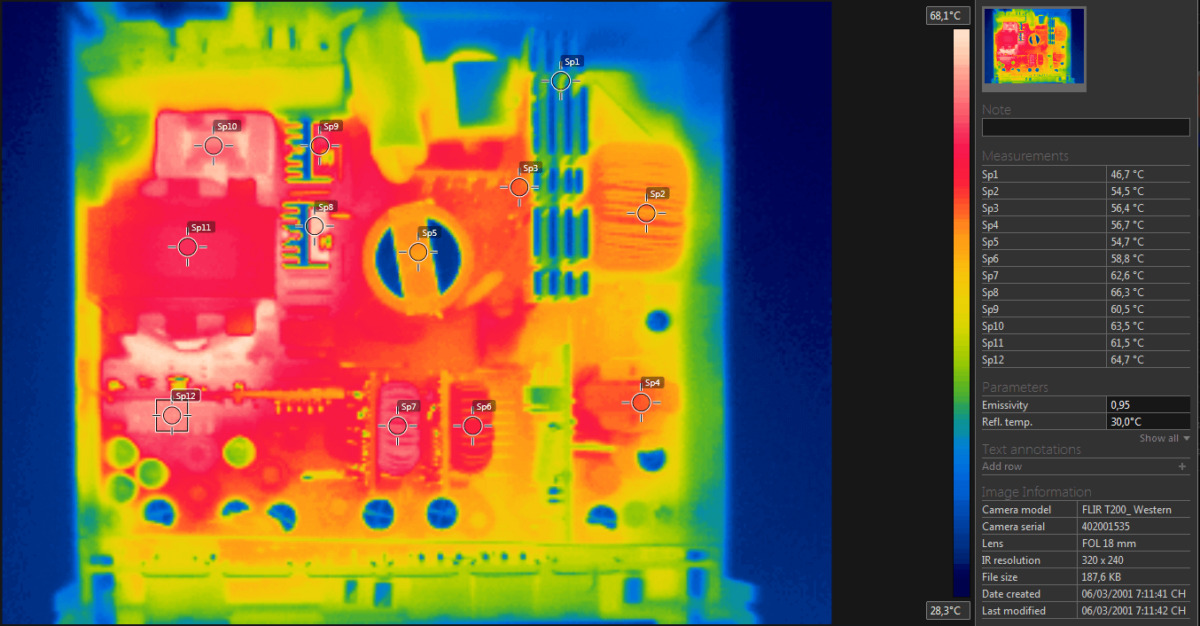

7- Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Do tính năng semi-fanless là mặc định vì thế quạt sẽ không quay cho tới khi PSU đủ nóng (>30% load@45°C) . Do sử dụng quạt kích thước lớn 135mm có tốc độ tối đa khoảng 1100RPM nên nguồn hoạt động êm và tương đối mát

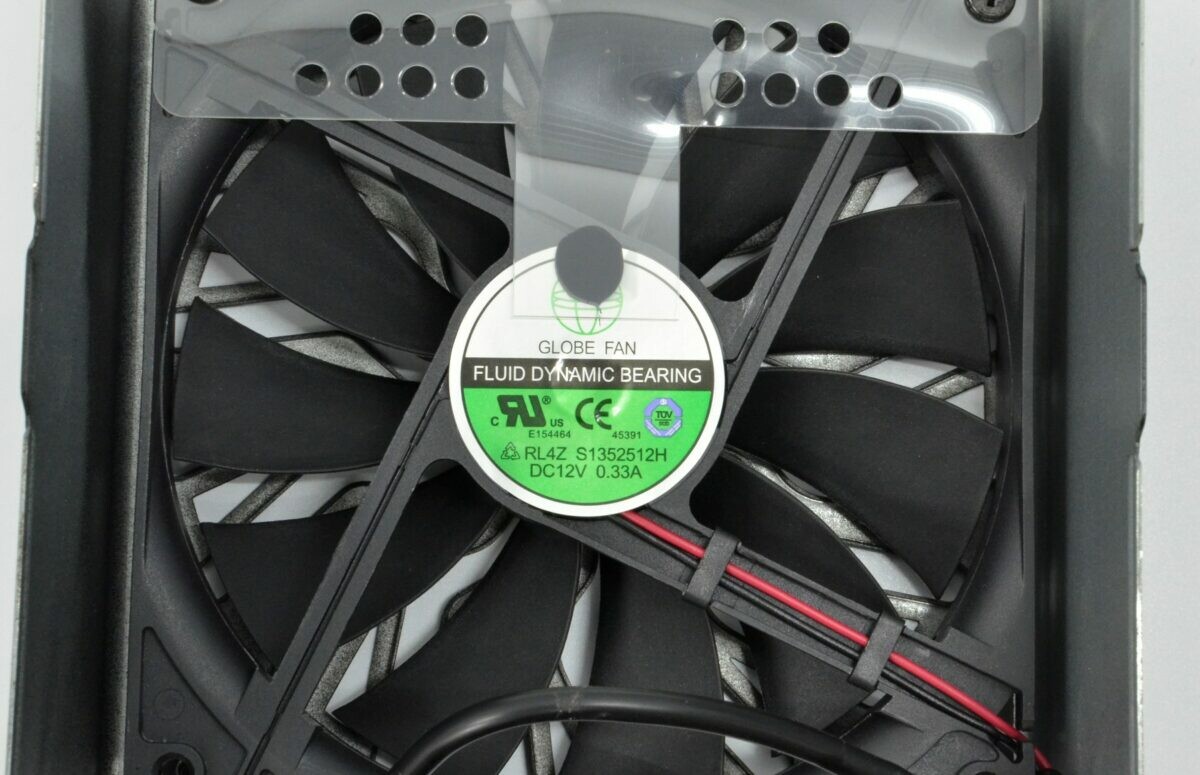

550W GT sử dụng quạt làm mát Globe Fan RL4Z S1352512H (12V 0,33A) FDB fan có tốc độ tối đa khoảng 1100RPM

IV-Kết luận:

EVGA SuperNOVA 550 GT ( 550W GT) có phẩm chất điện áp và chất lượng linh kiện tốt, Hiệu suất cao trên dưới 90% thõa tiêu chuẩn 80Plus Gold. Hoạt động êm với tính năng semi-fanless + quạt làm mát FDB
550W GT là sự lựa chọn cho các cấu hình gaming tầm trung và cao cấp sử dụng 01 VGA có công suất <250W

Ưu điểm:
– Chất lượng linh kiện tốt
– Chất lượng điện áp tốt
– Hiệu suất trên dưới 90%@230VAC ( 80Plus Gold)
– Full modullar
– LLC + DC to DC
– Semi-fanless + Quạt FDB

Khuyết điểm:
– Nên cải thiện thêm ở tải biến thiên (transient load)
– Giảm điểm cắt dòng OPP và OCP@12V xuống thấp hơn

Nguồn: f14lab.org
