Infinity ECO 450W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Infinity vừa cho ra mắt sản phẩm nguồn máy tính (PSUs) mới ECO 450W V2 nhằm thay thế dòng ECO 450W thế hệ cũ đã ngưng sản xuất (EOL).

Được nâng cấp tính năng DC to DC(VRMs) tương tự phiên bản ECO 550 V2 & 650W V3 đã Review/đánh giá chất lượng cách đây không lâu, Trang bị quạt làm mát Rifle bearing và hiệu suất hoạt động tối đa được phía Infinity cam kết đạt 85%

I. Hộp và Phụ kiện:

Hộp của ECO 450W V2 có kích thước nhỏ nhắn, tông màu vàng đen. Các thông số về điện áp và số lượng đầu cắm kết nối được in ở các mặt hông của hộp

Phụ kiện kèm theo ECO 450W V2 gồm có 1 cáp nguồn EU type, và 04 ốc bắt nguồn

II. PSU

1. Bên ngoài:

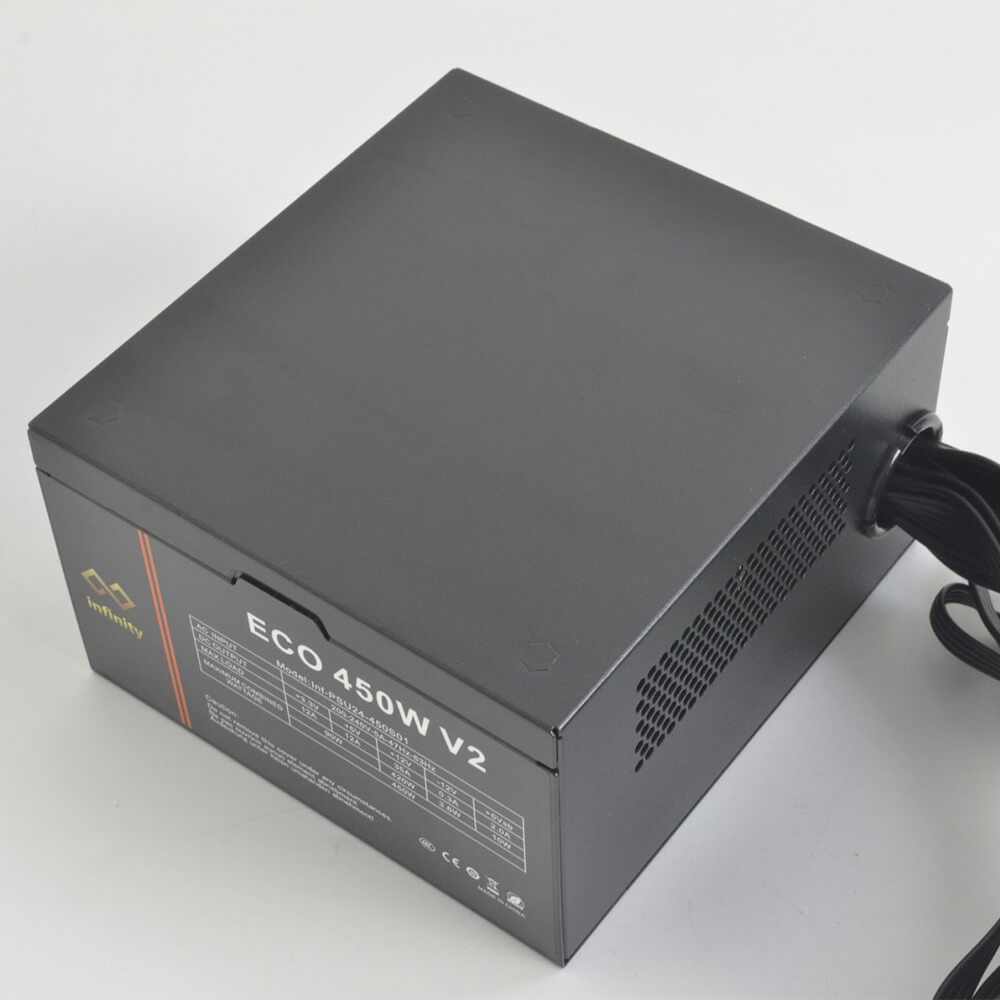

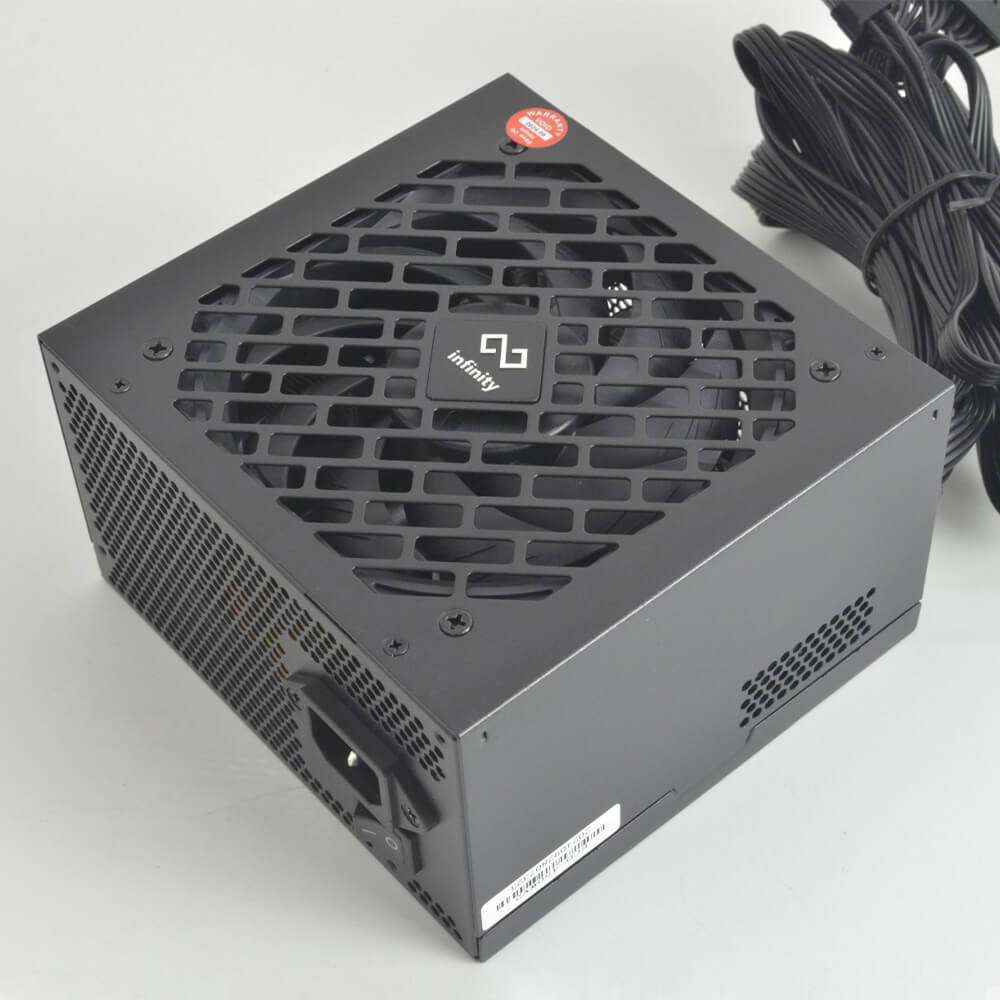

ECO 450W V2 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

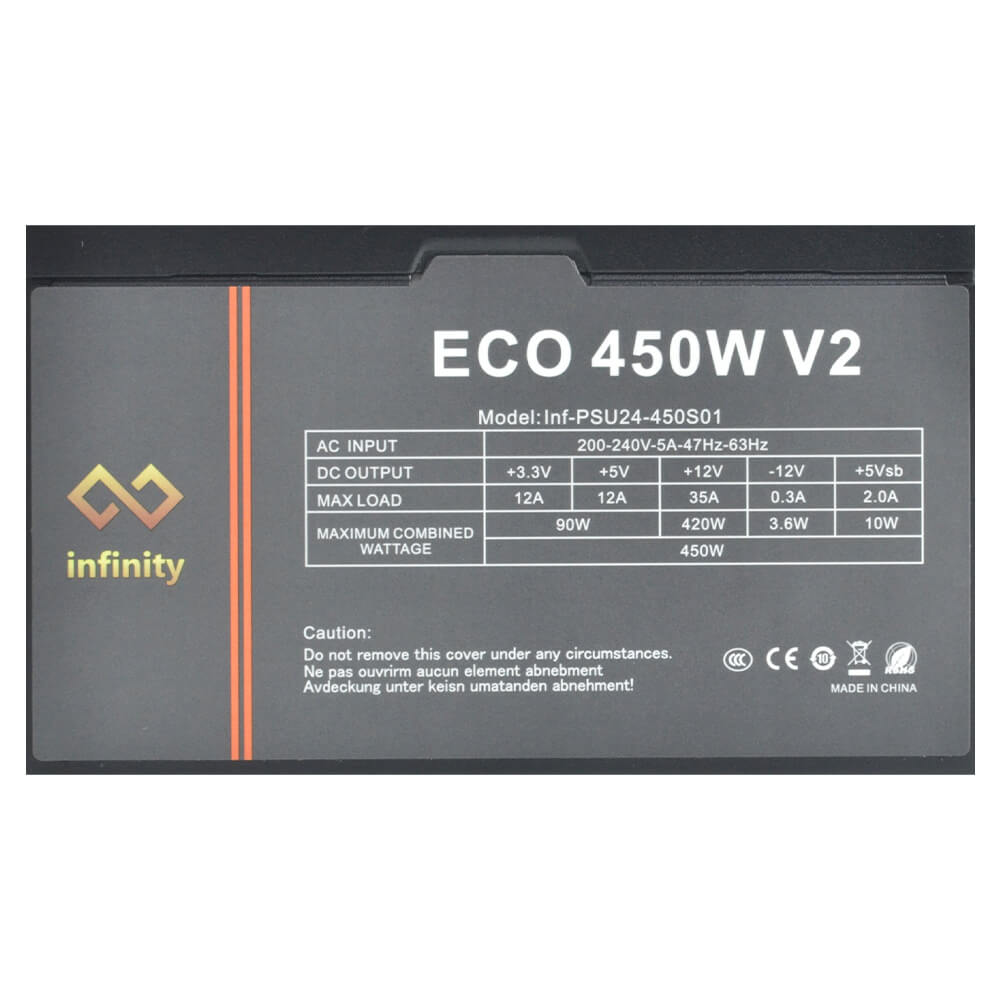

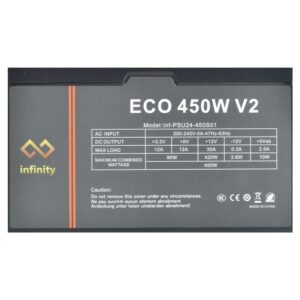

Công suất danh định: 450W, Active PFC short range, Single rail 12V@35A

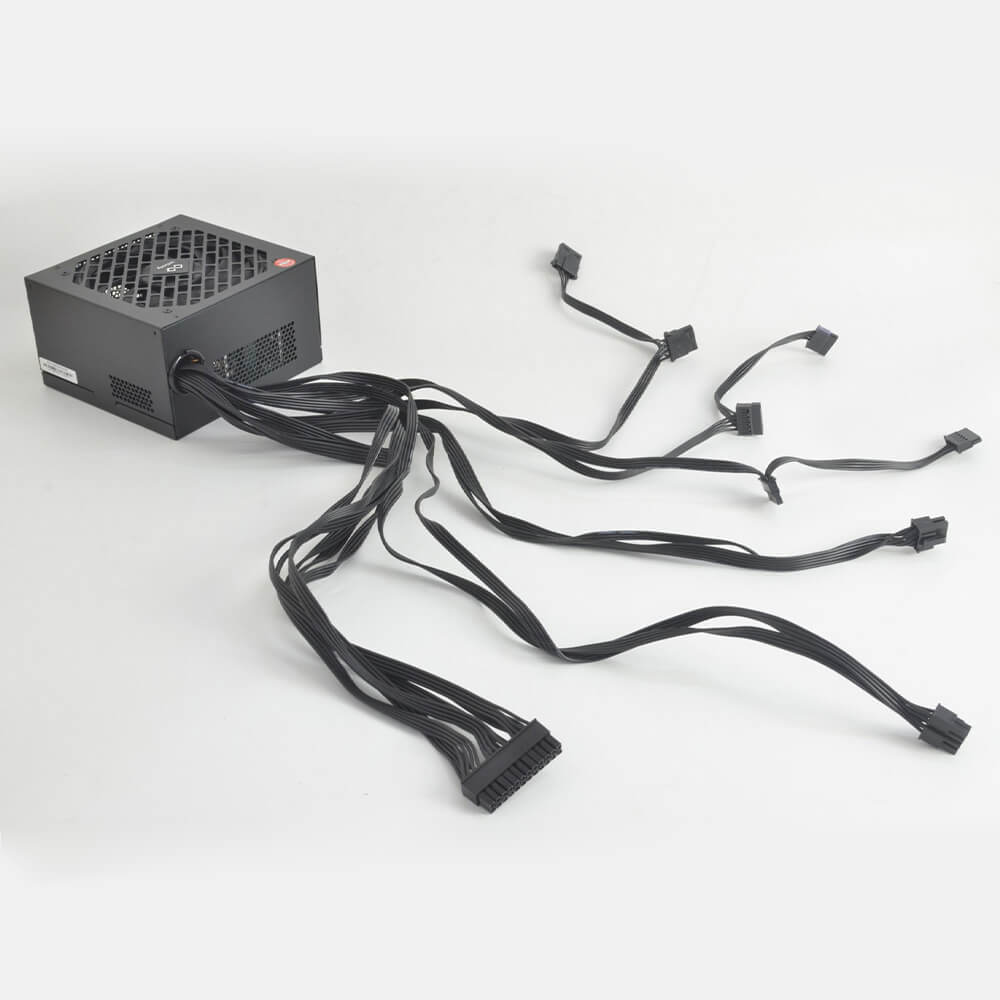

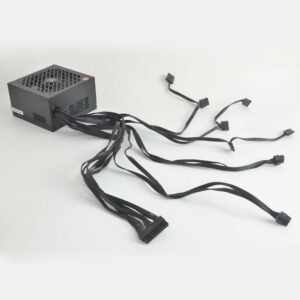

Hệ thống cáp dạng bẹ đen của ECO 450W V2 gồm có:
-1x 24pin Mainboard: 55cm
-1x 4+4pin ATX12V: 65cm
-1x 6+2pin PCIex: 55cm
-4x SATA: 40cm + 15cm
-2x ATA: 40cm + 15cm

2. Bên trong:

ECO 450W V2 có platform hoàn toàn mới không liên quan gì tới người anh ECO 450W. khi được trang bị thêm tính năng DC to DC/VRMs giúp sử dụng điện năng hiệu quả hơn
Các linh kiện điều khiển, dao động và các linh kiện phụ trợ đều sử dụng dạng dán (SMD) và đều được hàn ở mặt trên của bo mạch (Top side). điều này giúp các linh kiện có thể hứng được trực tiếp luồng gió của quạt làm mát nâng cao hiệu quả tản nhiệt

Bảng linh kiện được sử dụng trên ECO 450W V2

ECO 450W V2 chỉ được trang bị tầng lọc nhiễu EMI một lớp, nằm kế bên là diode cầu GBU806(8A) được làm mát trực tiếp từ luồng gió của quạt

Tụ chính Samxon có thông số 220uF/420V có mức nhiệt độ chịu đựng tối đa đạt 105°C

Tầng PFC sử dụng 1 Mosfet CYS 20N60A(20A) kèm theo 1 boost diode F8U60F(8A) và tầng PWM sử dụng cặp Mosfet APM AP13N50HF(13A) được lái thông qua IC driver EG12522 thay vì dùng biến áp chia xung thường thấy ở các bộ nguồn có thiết kế dạng dual forward. Cả 2 tầng chịu sự điều khiển từ IC dao động Youwang 8300.

Nằm kế bên là IC dao động EST2811DS của mạch cấp trước 5Vsb

Ở khu vực chỉnh lưu cho đường 12V duy nhất trên ECO 450W V2 là tổ hợp 2 Diode SBL4060(2x 40A)

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM/DC to DC được hàn trực tiếp ở mặt trên(Top side) của bo mạch chính. Sử dụng giải pháp IC NDP23802QB tích hợp cả dao động điều khiển lẫn mosfet, giúp giảm chi phí sản xuất khi không cần quá nhiều linh kiện phụ trợ. Tuy nhiên giới hạn công suất của IC này chỉ là 18A peak vừa đủ cho các cấu hình máy tính tầm trung đổ lại

IC giám sát hoạt động là loại Youwang UTC8313 cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP. Các tụ hóa lọc DC ngõ ra của Samxon và sử dụng tụ rắn để lọc nhiễu cho 2 đường 3.3V và 5V

Phần mạch in của ECO 450W V2 thoáng và sạch các chân linh kiện được tỉa ngọn gàng

III. Thử nghiệm:

1. Load testing ( Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail

• 12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,…)
• 12V2: Chỉ mình CPU (ATX12V/ESP12V)
• Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

ECO 450W V2 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt tới 85,78%@230Vac đúng như những gì phía Infinity cam kết

2. Inrush current testing ( Dòng khởi động):

Dòng khởi động của ECO 450W V2 đạt mức trung bình trong phân khúc

3. Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )
ECO 450W V2 bị mắc kẹt lại ở đường 3.3V và 5Vsb, do điện áp không tải ban đầu được đẩy lên tương đối cao.

4. Ripple & Noise ( Nhiễu AC cao tần):

Ripple & Noise của ECO 450W V2 đạt mức trung bình khi tối đa khoảng 70mV cho đường 12V, các đường điện còn lại trên dưới 30mV

5. Hold up time ( Thời gian lưu điện):

Tính hiệu Power OK của ECO 450W V2 chưa thật sự chính xác khi mất sau khi đường 12V rời khỏi tiêu chuẩn ATX.

6. Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên ECO 450W V2 hoạt động tốt . Trừ 2 đường điện 5V và 3.3V khi chế độ OCP được tính dựa vào khả năng chịu đựng tối đa của IC tích hợp để kích bảo vệ trước khi IC bị hư hỏng. thay vì sử dụng Rshunt để thiết lập định mức cắt dòng. May mắn cho đường 3.3V là IC tích hợp đã cắt rất đúng lúc tuy nhiên đường 5V vẫn còn hơi trễ

7. Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Biểu đồ tốc độ quạt làm mát của ECO 450W V2 tăng tuyến tính theo nhiệt độ từ 900RPM cho tới khi đạt tốc độ tối đa gần 2000RPM. Điều này giúp PSU hoạt động ồn hơn đôi chút, bù lại qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực mạch DC to DC/VRMs cho đường 3.3V với nhiệt độ chỉ trên dưới 75°C

IV. Kết luận:

Infinity ECO 450W V2 có chất lượng điện áp và chất lượng linh kiện tương đối khá. Hiệu suất đạt tới 85,78%@230Vac đúng như những gì phía Infinity cam kết. So sánh với thế hệ ECO 450W trước đây. ECO 450W V2 có cải thiện lớn về độ ổn định điện áp ở các mức tải không đồng đều khi được trang bị mạch DC to DC giúp sử dụng điện năng tối ưu hơn
ECO 450W V2 là sự lựa chọn cho các cấu hình phổ thông sử dụng 01 VGA có công suất <150W

Ưu điểm:
-Chất lượng điện áp khá
-Active PFC & Hiệu suất đạt 85,76%@230Vac
-Trang bị mạch DC to DC (VRMs)
-Quạt Rifle bearing

Khuyết điểm:
-Tương đối ồn khi hoạt động

Thông số kỹ thuật
