Infinity ECO 750W – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Infinity vừa cho ra mắt sản phẩm nguồn máy tính (PSUs) ECO 750W có công suất lớn nhất tính tới thời điểm hiện tại trong dòng sản phẩm ECO.

Infinity ECO 750W sử dụng mạch DC to DC(VRMs) tương tự phiên bản ECO 450/550 V2 & 650W V3 đã Review/đánh giá chất lượng cách đây không lâu nhằm nâng cao hiệu quả sử dụng điện năng, trang bị 2 dây cấp nguồn CPU 8pin riêng biệt và hiệu suất hoạt động tối đa được phía Infinity cam kết đạt tối đa 85%

I. Hộp và phụ kiện:

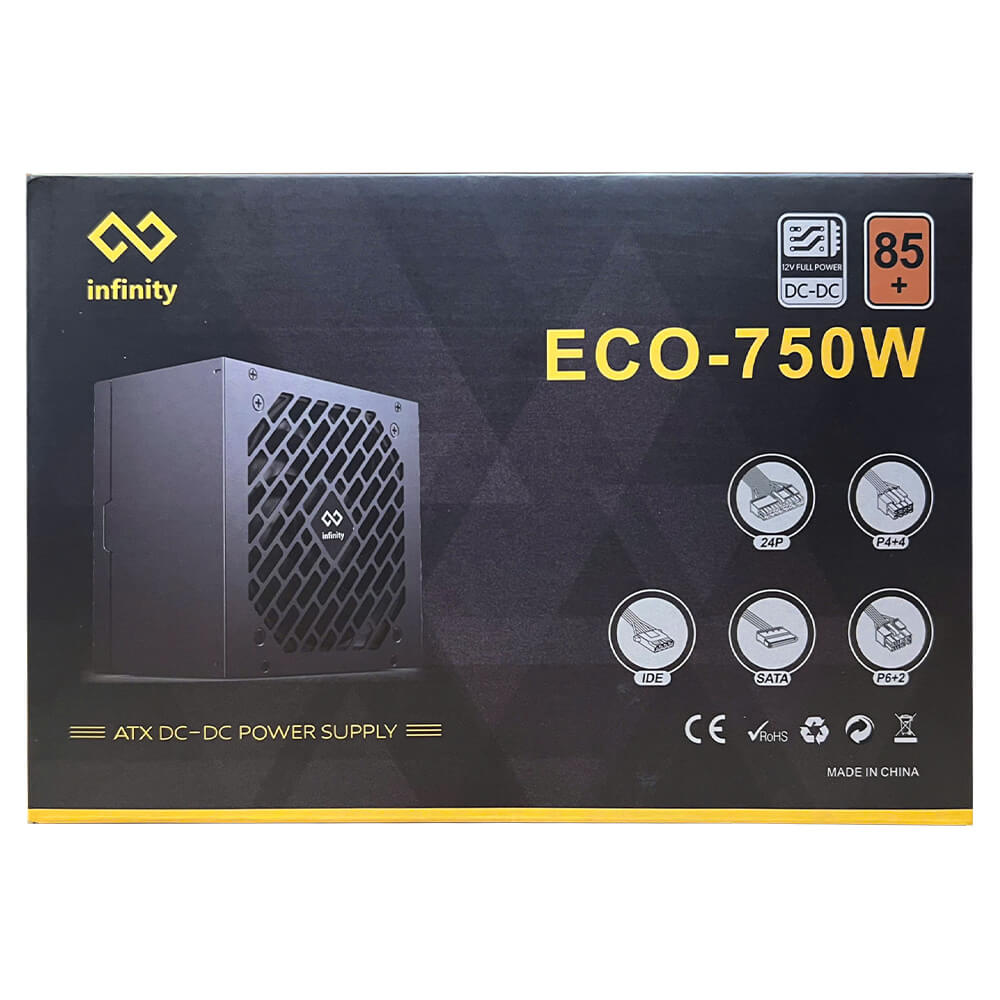

Hộp của Infinity ECO 750W có kích thước nhỏ nhắn, tông màu vàng đen. Các thông số về điện áp và số lượng đầu cắm kết nối được in ở mặt hông của hộp

II. Chi tiết về Infinity ECO 750W

1. Bên ngoài:

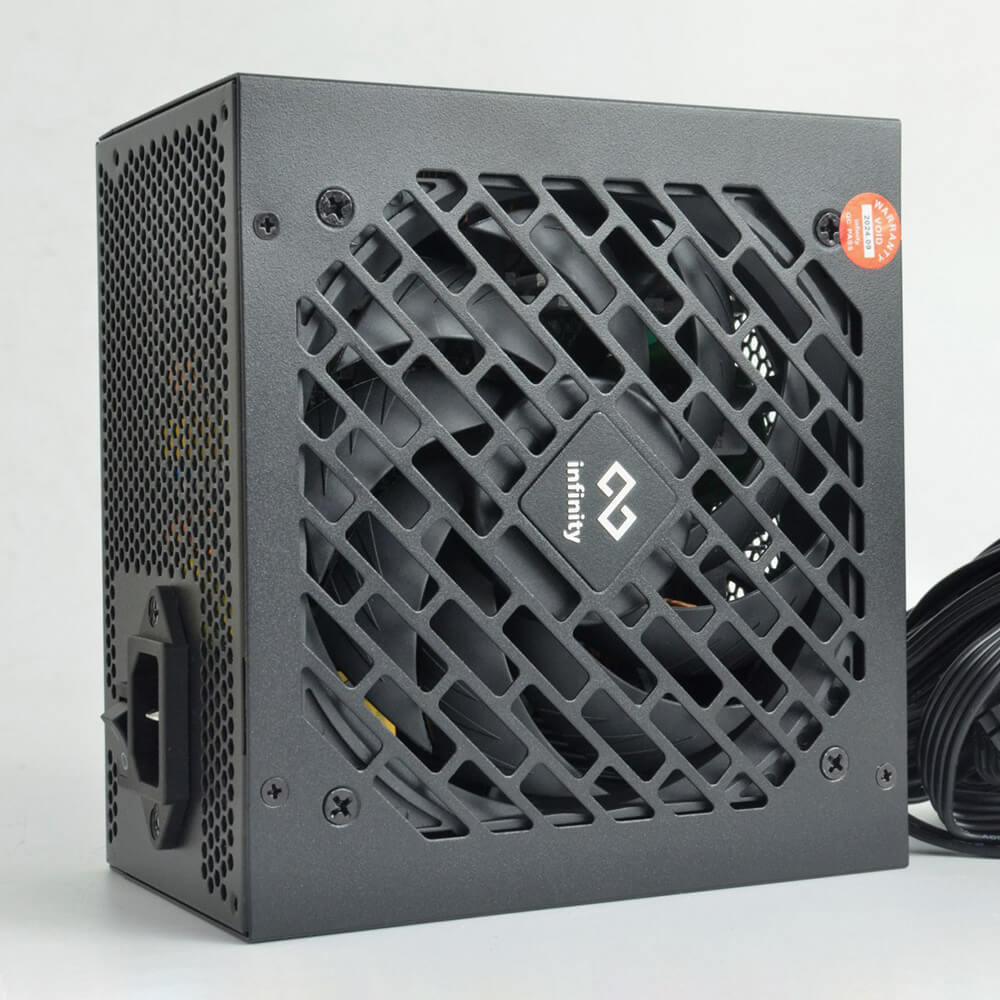

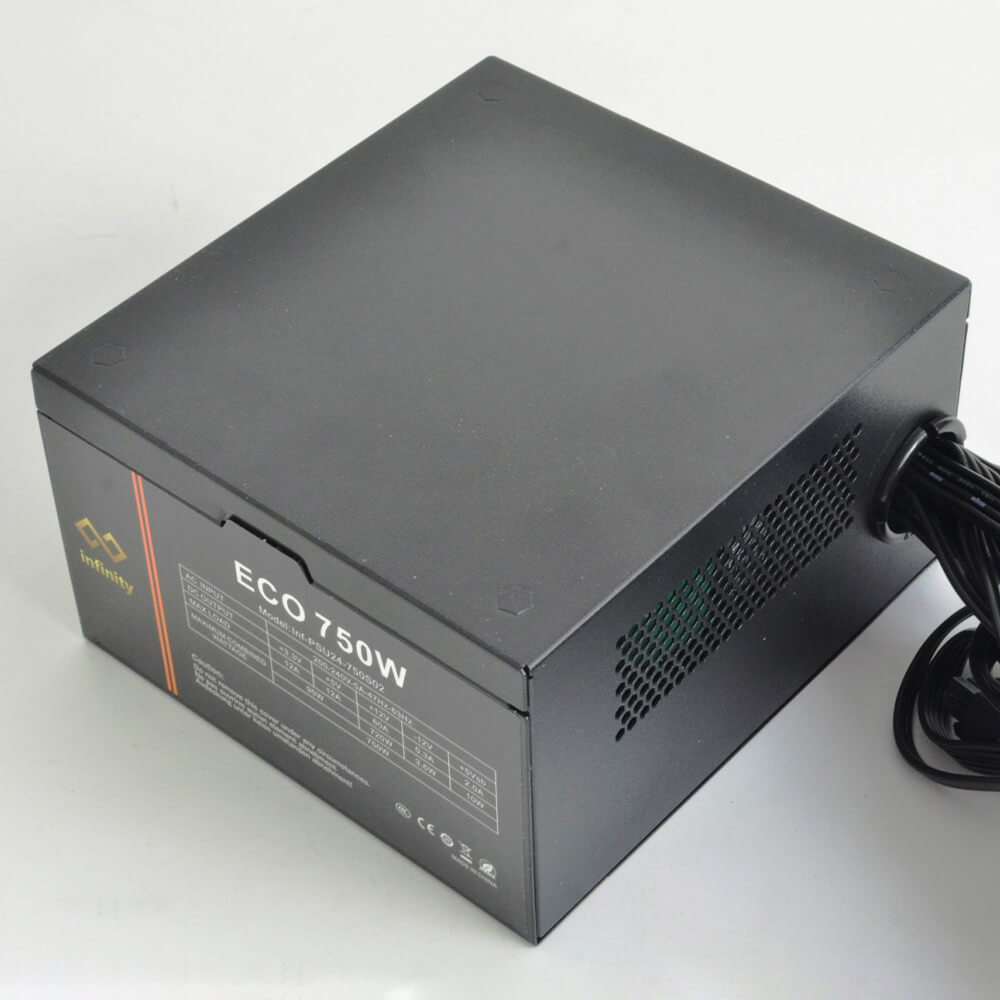

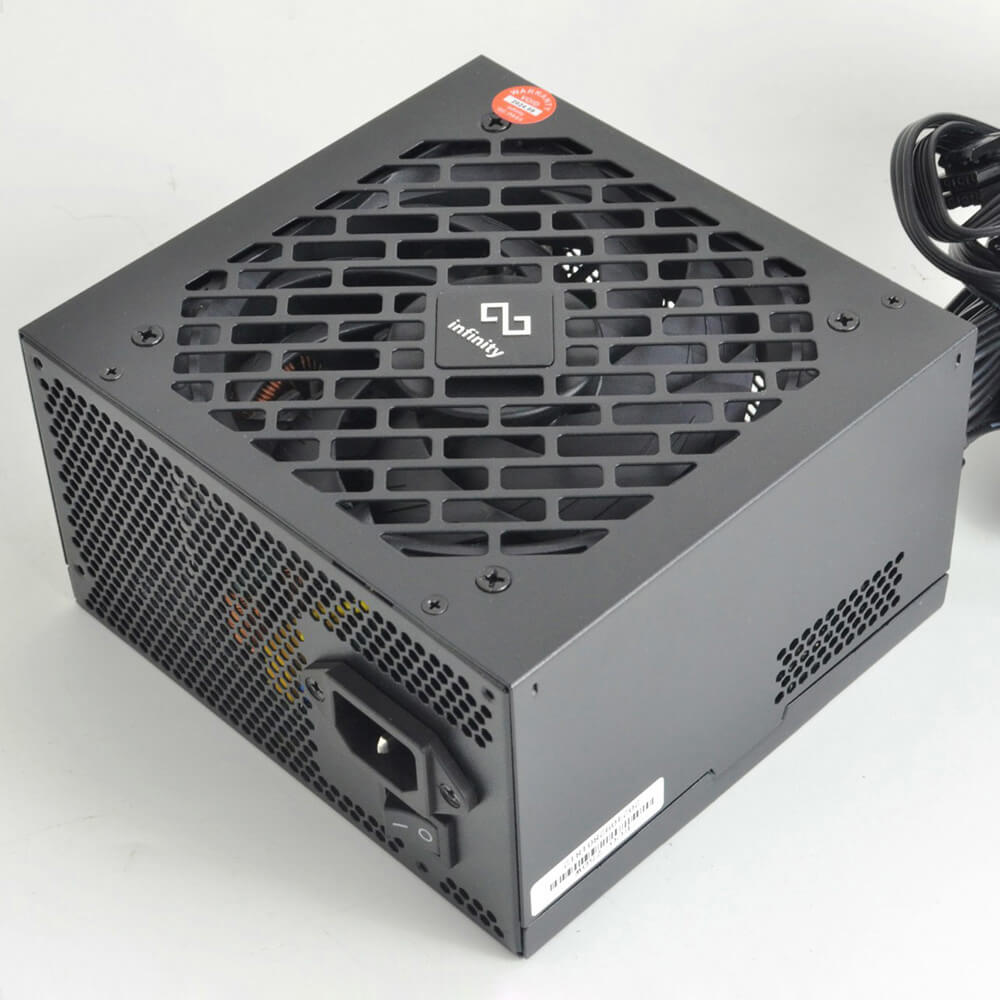

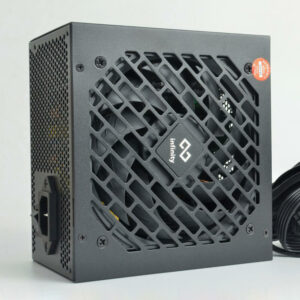

Infinity ECO 750W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

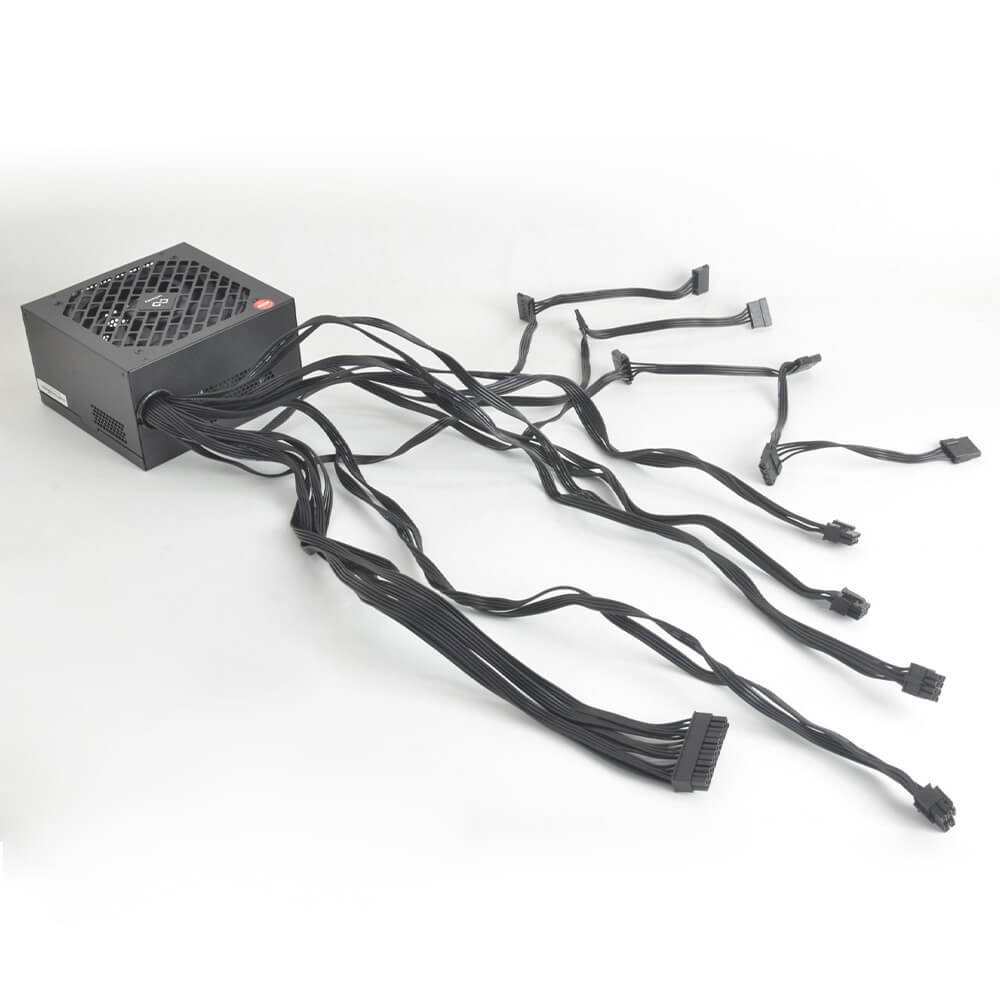

Hệ thống cáp dạng bẹ đen của Infinity ECO 750W gồm có:
1x 24pin Mainboard: 55cm
2x 4+4pin ATX12V: 65cm
2x 6+2pin PCIex: 55cm
4x SATA: 40cm + 15cm
4x ATA: 40cm + 15cm +15cm + 15cm

2. Bên trong:

Infinity ECO 750W sử dụng Platform có mạch in 2 lớp tương tự như ECO 450W. Có sự nâng cấp về linh kiện nhằm đảm bảo khả năng hoạt động ổn định ở mức công suất lớn hơn.

Với Platform này thì các linh kiện điều khiển, dao động và các linh kiện phụ trợ đều sử dụng dạng dán (SMD) và đều được hàn ở mặt trên của bo mạch (Top side). điều này giúp các linh kiện có thể hứng được trực tiếp luồng gió của quạt làm mát nâng cao hiệu quả tản nhiệt

Bảng linh kiện được sử dụng trên Infinity ECO 750W

Với mức công suất trên dưới 750W thì việc trang bị mạch EMI đầy đủ với 2 tầng lọc là sự đầu tư tốt để Infinity ECO 750W có thể giảm thiểu xung nhiễu EMI thoát ra lưới điện bên ngoài, cũng như giảm thiểu xung nhiễu từ lưới điện dân dụng ( nếu có) tác động vào các thành phần “nhạy cảm” phía sau.

Diode cầu GBU1510(15A) được tản nhiệt trực tiếp từ quạt làm mát.Tụ chính Samxon có thông số 390uF/400V có mức nhiệt độ chịu đựng tối đa đạt 85°C

Tầng PFC sử dụng 2 Mosfet 12N60F(12A) kèm theo 1 boost diode F8U60F(8A) và tầng PWM sử dụng cặp Mosfet COS20N50(20A) được lái thông qua IC driver EG12522 thay vì dùng biến áp chia xung thường thấy ở các bộ nguồn có thiết kế dạng dual forward. Cả 2 tầng chịu sự điều khiển từ IC dao động Youwang 8300.

Nằm kế bên là IC dao động EST2811DS của mạch cấp trước 5Vsb

Ở khu vực chỉnh lưu cho đường 12V duy nhất trên Infinity ECO 750W là tổ hợp 4 Diode SBL4060(4x 40A)

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM/DC to DC được hàn trực tiếp ở mặt trên(Top side) của bo mạch chính. Infinity ECO 750W sử dụng giải pháp IC NDP23802QB tích hợp cả dao động điều khiển lẫn mosfet, giúp giảm chi phí sản xuất khi không cần quá nhiều linh kiện phụ trợ. Tuy nhiên giới hạn công suất của IC này chỉ là 18A peak vừa đủ cho các cấu hình máy tính tầm trung đổ lại.

IC giám sát hoạt động là loại Youwang UTC8313 cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP. Các tụ hóa lọc DC ngõ ra của Samxon và sử dụng tụ rắn để lọc nhiễu cho 2 đường 3.3V và 5V

Phần mạch in của Infinity ECO 750W thoáng và sạch các chân linh kiện được tỉa ngọn gàng, tuy vẫn còn sót một số vết hàn tay tăng độ chịu tải

III. Thử nghiệm Infinity ECO 750W:

1. Load testing (Thử tải):

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail

• 12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,…)
• 12V2: Chỉ mình CPU (ATX12V/ESP12V)

Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

Infinity ECO 750W hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn.

Đường điện -12V bị thấp hơn chuẩn ATX yêu cầu ở các mức tải nhẹ tuy nhiên cũng không cần quá lo lắng về đường điện này vì hiện rất ít khi được sử dụng. Thậm chí Intel chuẩn ATX3.0 không bắt buộc bộ nguồn phải có đường -12V. Hiệu suất tối đa đạt tới 87,22%@230Vac vượt xa những gì phía Infinity cam kết (85+)

2. Inrush current testing (Dòng khởi động):

Dòng khởi động của Infinity ECO 750W đạt mức trung bình trong phân khúc tương tự đa số các dòng nguồn 700-750W khác

3. Sync Transient response test (Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )

Infinity ECO 750W bị mắc kẹt lại ở đường 3.3V và 5Vsb, do điện áp không tải ban đầu được đẩy lên tương đối cao.

4. Ripple & Noise (Nhiễu AC cao tần):

Ripple & Noise của Infinity ECO 750W đạt mức trung bình khi tối đa khoảng 80mV cho đường 12V, trong khi đường 3.3V chạm đỉnh tiêu chuẩn ATX yêu cầu là 50mV

5. Hold up time (Thời gian lưu điện):

Tính hiệu Power OK của Infinity ECO 750W chưa thật sự chính xác khi mất sau khi đường 12V rời khỏi tiêu chuẩn ATX.

6. Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên Infinity ECO 750W hoạt động tốt . Trừ 2 đường điện 5V và 3.3V khi chế độ OCP được tính dựa vào khả năng chịu đựng tối đa của IC tích hợp để kích bảo vệ trước khi IC bị hư hỏng.

Thay vì sử dụng Rshunt để thiết lập định mức cắt dòng. May mắn cho đường 3.3V là IC tích hợp đã cắt rất đúng lúc tuy nhiên đường 5V vẫn còn hơi trể

7. Earth leak current (Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò

8. Nhiệt độ làm việc và tốc độ quạt làm mát (Temp & Fan RPM):

Điều kiện môi trường : 38-45°C

Biểu đồ tốc độ quạt làm mát của Infinity ECO 750W tăng tuyến tính theo nhiệt độ từ 900RPM cho tới khi đạt tốc độ tối đa 2000RPM. Qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực lõi biến áp chính với nhiệt độ trên dưới 92°C

Quạt làm mát có mã WTC 12025H 12V@0.18A, max 2000rpm, Rifle bearing

IV. Kết luận:

Infinity ECO 750W có chất lượng điện áp chấp nhận được. Hiệu suất đạt 87,22%@230Vac đúng như những gì phía Infinity cam kết. Nguồn được trang bị tính năng DC to DC giúp sử dụng điện năng tối ưu hơn

Infinity ECO 750W là sự lựa chọn cho các cấu hình phổ thông sử dụng 01 VGA có công suất <230W

Ưu điểm:
-Active PFC & Hiệu suất đạt 87.22%@230Vac
-Trang bị mạch DC to DC (VRMs)
-Hệ thống cáp bẹ đen với 2 đầu cấp nguồn CPU riêng biệt
Khuyết điểm:
-Hoạt động nóng khi tải nặng

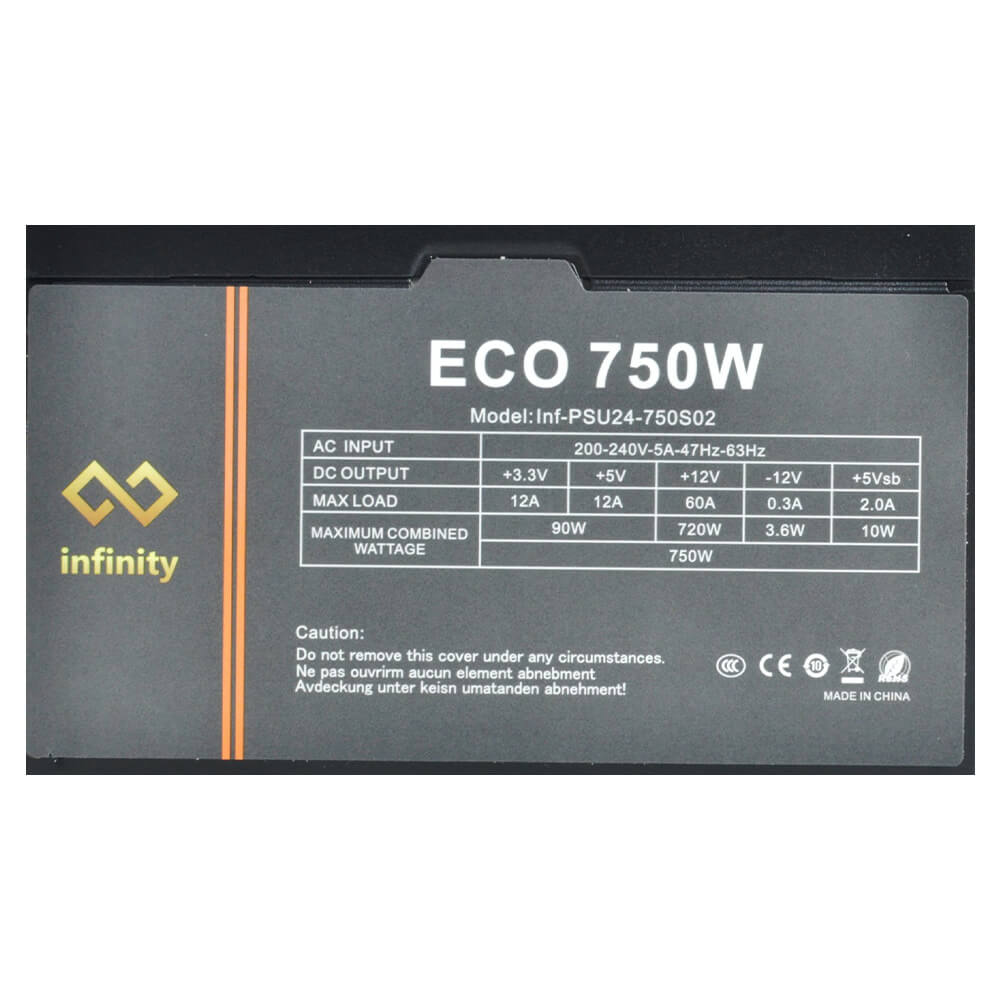

Thông số kỹ thuật
