Giá Tân Doanh: 599,000₫
  • Tình trạng: Mới 100%
  • Bảo hành: 36 tháng
  • Xuất xứ: Chính hãng
  • Thương hiệu: Infinity
  • Giá trên đã bao gồm VAT.
Chat Facebook
Chat Zalo
Facebook
Zalo
Danh mục: , Từ khóa:
  • Giao hàng
    Giao hàng

    Miễn phí giao hàng trong nội thành các Quận TP.HCM. Xem thêm chính sách vận chuyển tại đây

  • Đổi trả
    Đổi trả

    Đổi mới sản phẩm trong 7 ngày nếu lỗi từ nhà sản xuất. Xem thêm tại đây

  • Tổng đài CSKH
    Tổng đài CSKH

    1900.966.939

  • Hotline Kinh Doanh
    Hotline Kinh Doanh

    093.88.99.941
    078.366.6668

  • Hotline Kỹ Thuật Kỹ Thuật
    Hotline Kỹ Thuật

    093.88.99.947

Thông tin Sản Phẩm

Infinity vừa cho ra mắt sản phẩm nguồn máy tính (PSUs) mới ECO 550W V2 nhằm thay thế dòng ECO 550W đã ngưng sản xuất (EOL). Hãy cùng đánh giá phiên bản mới này có gì hot nhé.

Bên cạnh các tính năng chính như: Active PFC short range, Tụ chính nhật bản, Quạt Rifle Bearing. ECO 550W V2 còn được nâng cấp tính năng DC to DC(VRMs) tương tự phiên bản ECO 650W V3 đã được Review/đánh giá chất lượng cách đây không lâu.

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

I. Hộp và Phụ kiện:

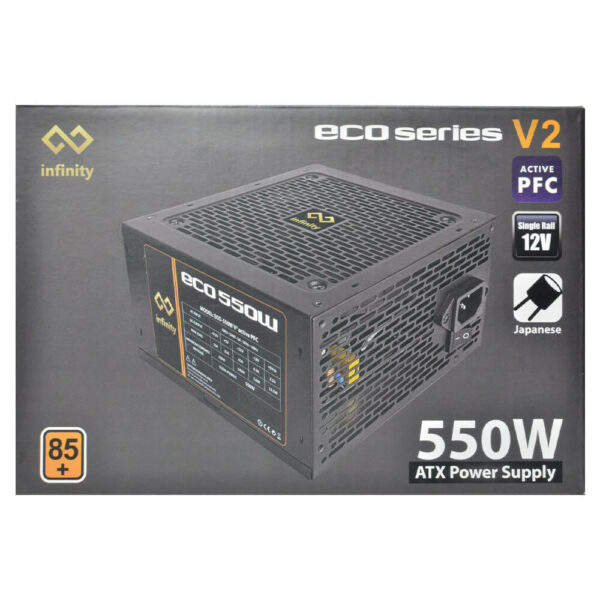

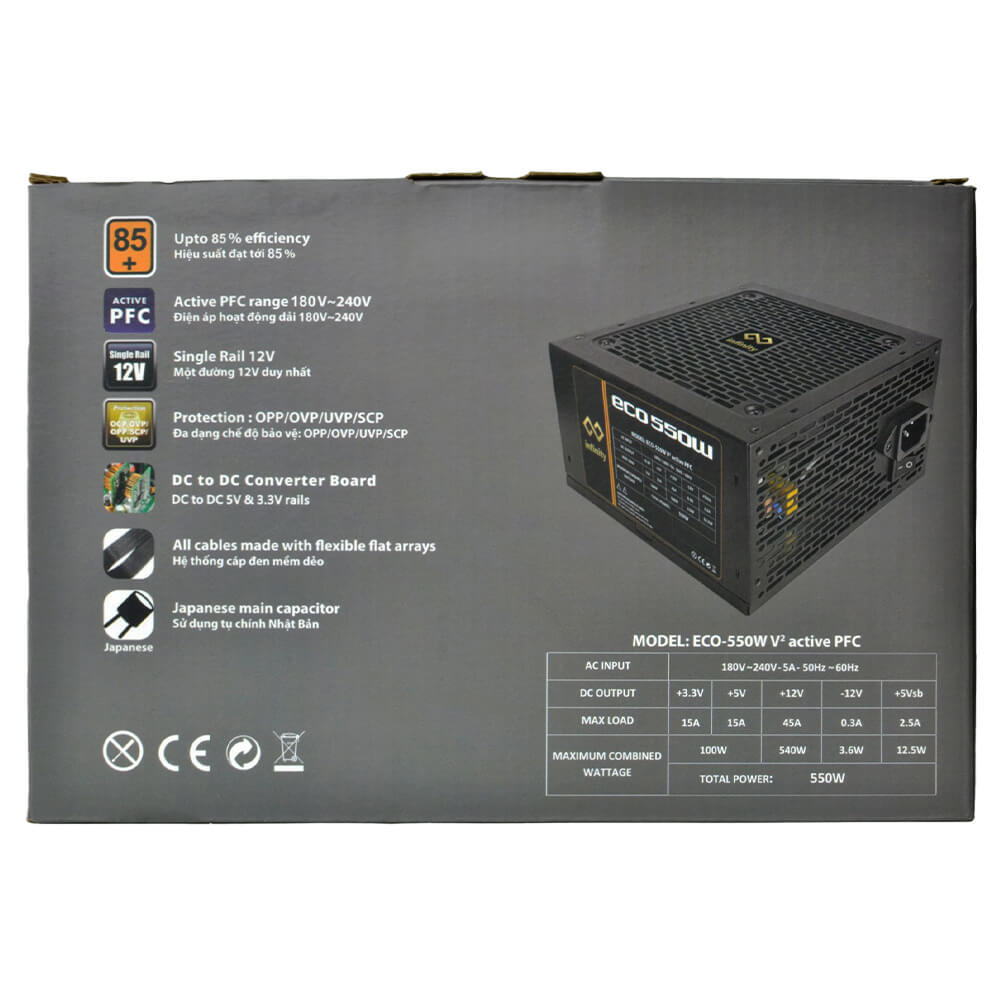

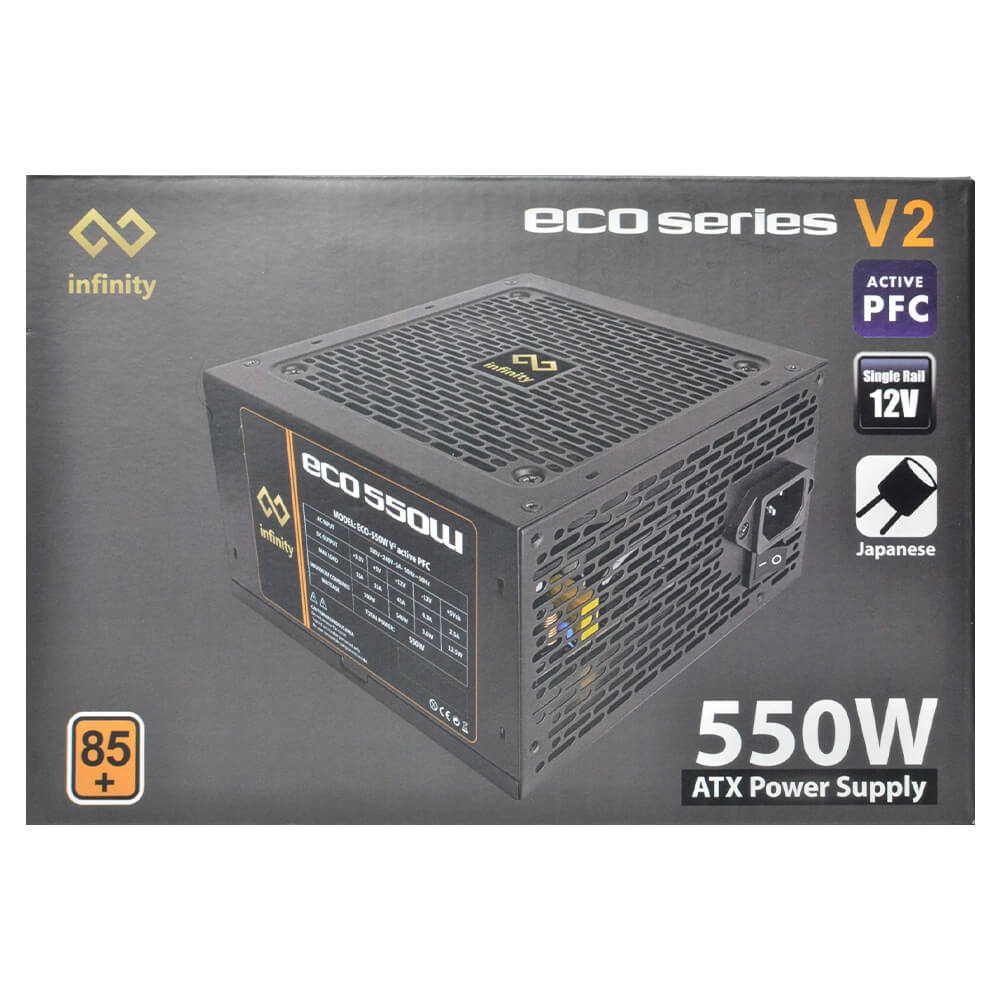

Hộp của Infinity ECO 550W V2 có kích thước nhỏ nhắn, tông màu xám đen tương tự dòng sản phẩm ECO series 450/650. Các thông số về điện áp và số lượng đầu cắm kết nối được in ở các mặt hông của hộp

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Phụ kiện kèm theo ECO 550W V2 chỉ gồm có 1 cáp nguồn EU type, và không có ốc bắt nguồn đi kèm

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

II. PSU Infinity ECO 500W V2

  1. Bên ngoài:

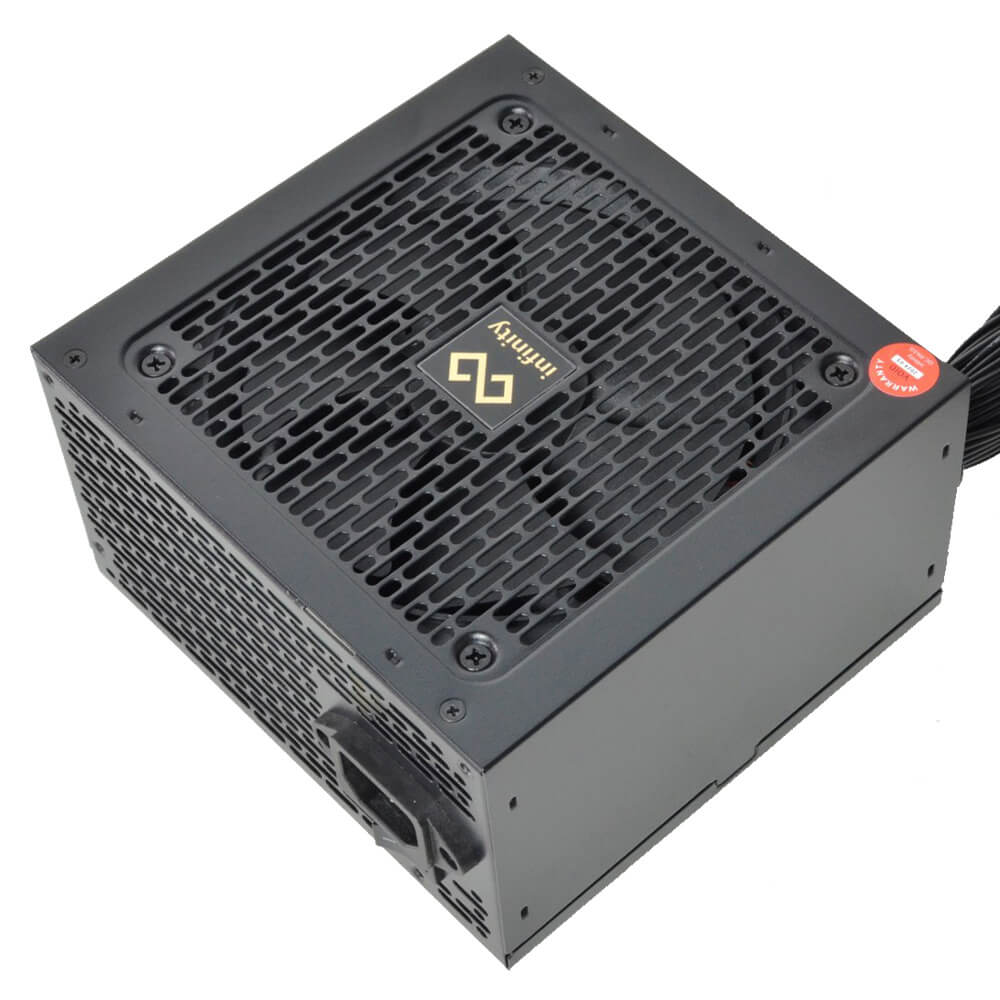

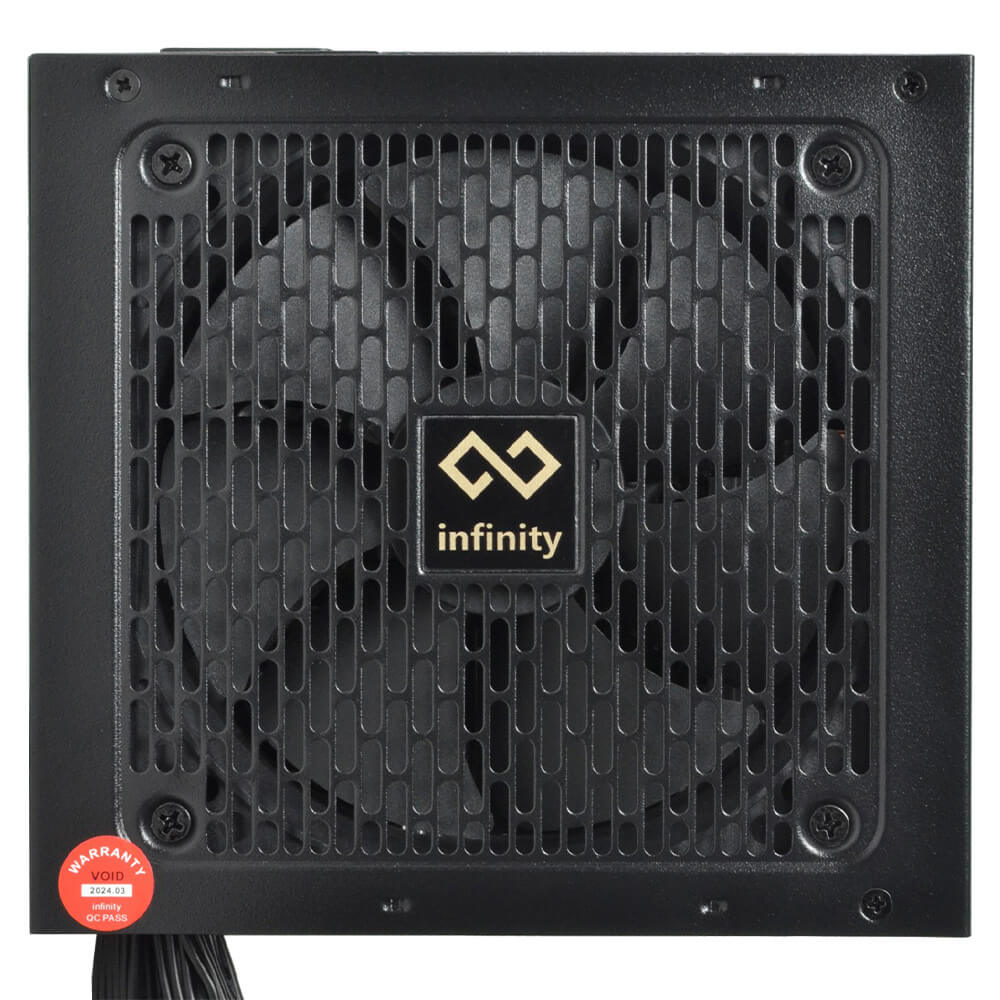

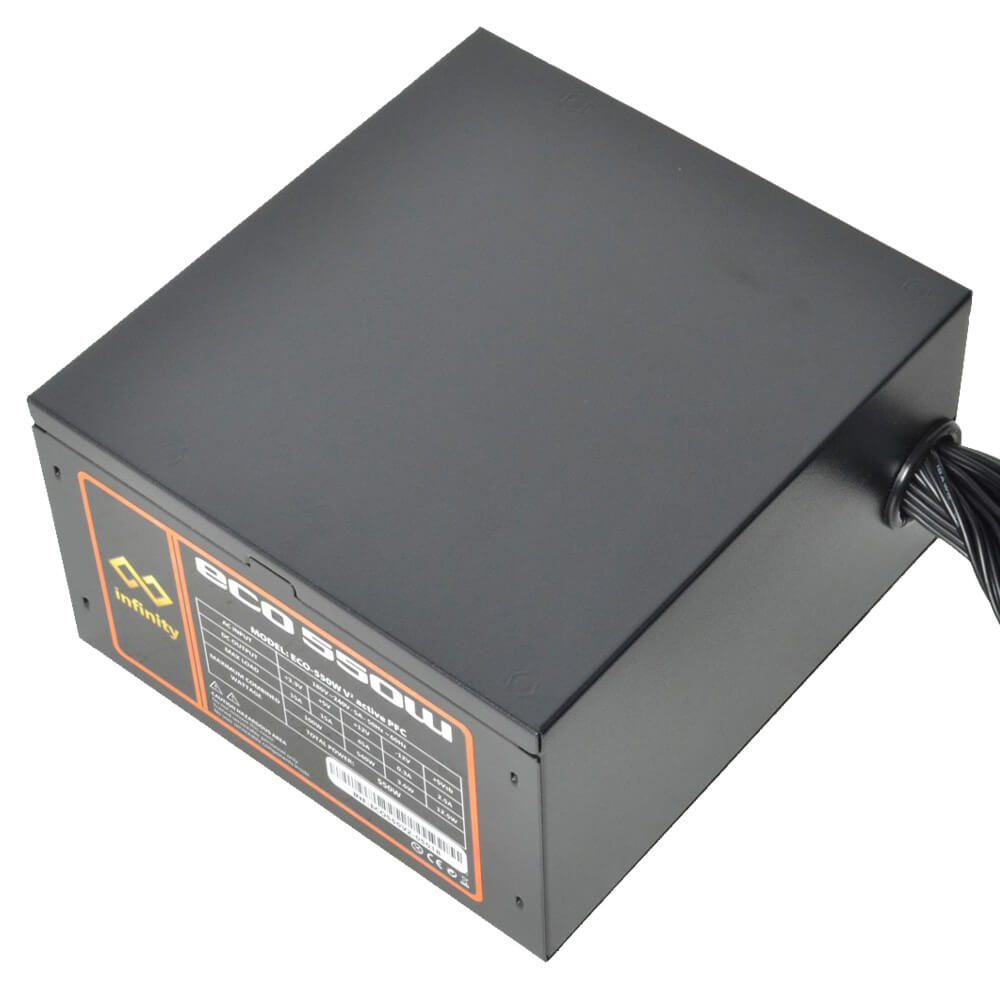

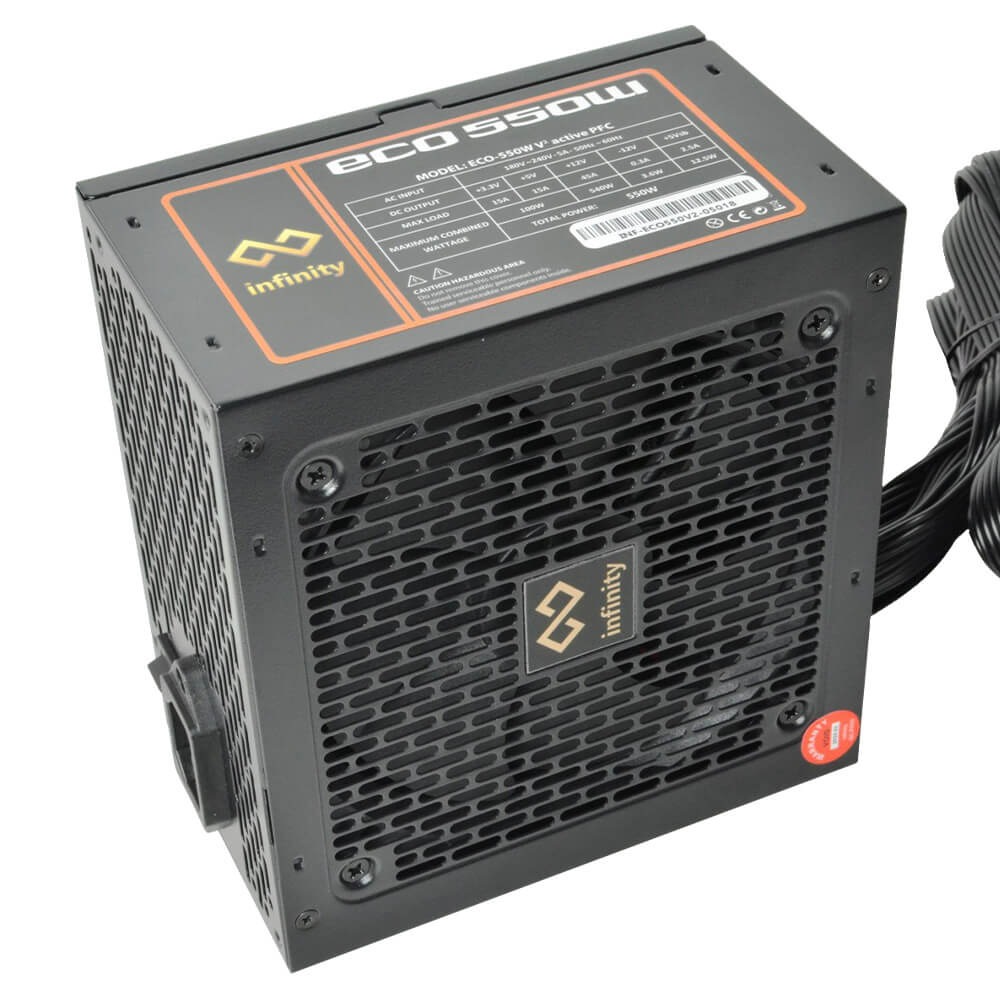

ECO 550W V2 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen, kiểu dáng vỏ mới với họa tiết hình “viên gạch” và sử dụng quạt làm mát Rifle Bearing 120mm có diện tích cánh lớn

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

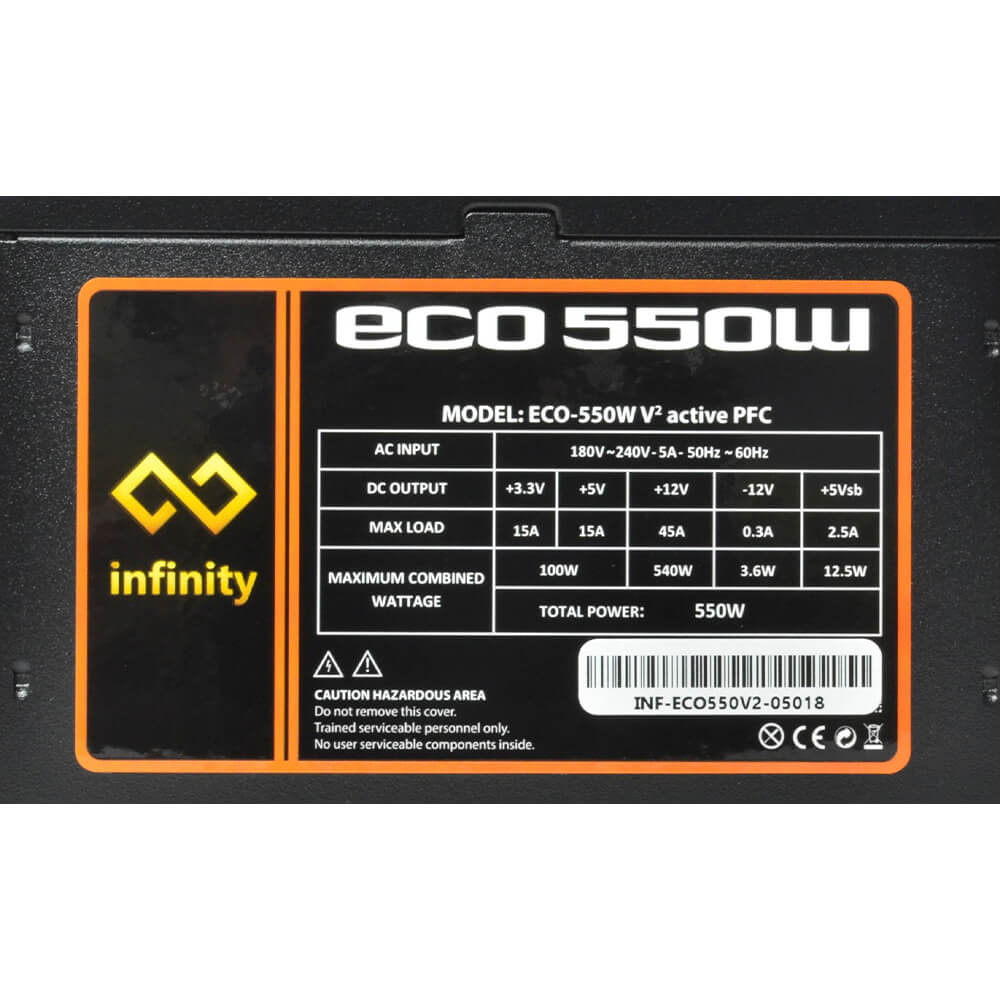

Công suất danh định: 550W, Single rail 12V@540W, Active PFC dải hẹp 200-240Vac

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

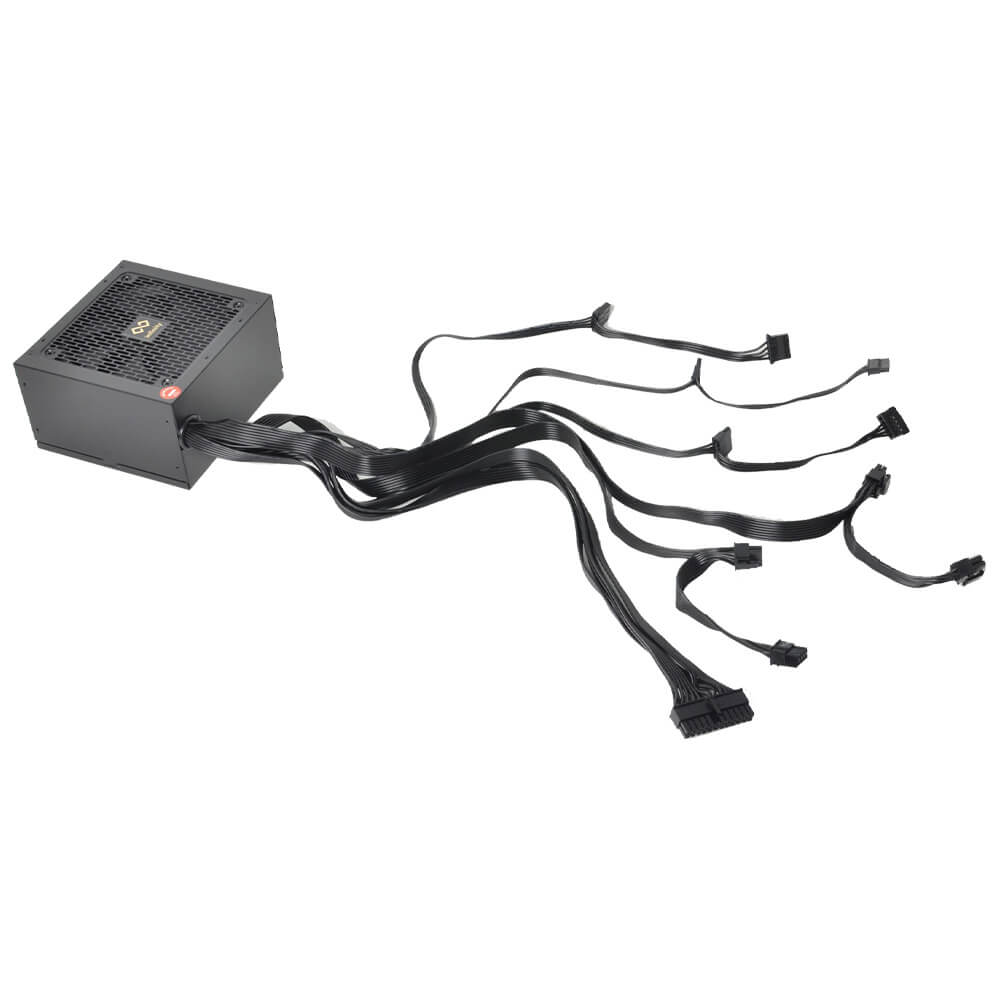

Hệ thống cáp dạng bẹ đen của ECO 550W V2 gồm có:
-1x 24pin Mainboard: 55cm
-2x 4+4pin ATX12V: 60cm + 15cm
-2x 6+2pin PCIex: 50cm+15cm
-4x SATA: 45cm + 15cm
-2x ATA: 45cm + 15cm

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

2. Bên trong:

ECO 550W V2 có Platform được tin chỉnh từ dòng ECO 650W V3. Điểm nâng cấp đáng giá nhất là việc trang bị mạch DC to DC/VRMs cho đường 5V và 3.3V. GIúp tối ưu hóa việc sử dụng điện năng

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Bảng linh kiện được sử dụng trên ECO 550W V2

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

ECO 550W V2 chỉ được trang bị tầng lọc nhiễu EMI một lớp, nằm kế bên là NTC giảm dòng khởi động với thông số 2.5Ω@25℃

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Diode cầu GBU808(8A) được bắt vào phiến tản nhiệt của tầng PFC&PWM giúp tăng khả năng làm mát. Tụ chính Nhật Bản với thông số 330uF/420V có mức nhiệt độ chịu đựng tối đa đạt 105°C

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Tầng PFC sử dụng 1 Mosfet MOT-MOS MOT18N65HF(18A) kèm theo 1 boost diode UF08A60F(8A) và tầng PWM sử dụng 1 cặp Mosfet MOT-MOS MOT13N50F(13A). Cả 2 tầng chịu sự điều khiển từ IC dao động Safety-Chip SC3805.

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Nằm ngay phía trên là IC dao động DP2221 của mạch cấp trước 5Vsb

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Ở khu vực chỉnh lưu cho đường 12V duy nhất trên ECO 550W V2 là tổ hợp 4 Diode MBR30100CT(4x 30A)

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Đường 5V và 3.3V được tạo ra từ 2 khối mạch VRM/DC to DC được hàn trực tiếp ở mặt trên(Top side) của bo mạch chính. Sử dụng giải pháp IC NDP2380QB tích hợp cả dao động điều khiển lẫn mosfet, giúp giảm chi phí sản xuất khi không cần quá nhiều linh kiện phụ trợ. Tuy nhiên giới hạn công suất của IC này chỉ là 18A peak vừa đủ cho các cấu hình máy tính tầm trung đổ lại

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

IC giám sát hoạt động là loại UTC8313 cung cấp 3 chế độ bảo vệ cơ bản OVP,UVP,SCP. Các tụ hóa lọc DC ngõ ra của ChengX và tụ rắn tới từ hãng NJcon

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Phần mạch in của ECO 550W V2 thoáng và sạch các chân linh kiện được tỉa ngọn gàng

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

III. Thử nghiệm:

  1. Load testing ( Thử tải):

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

Nhằm đơn giản hóa bảng số liệu điện áp theo Test plan ATX3.0 từ Intel. Đường 12V nay sẽ chỉ còn 2 đường điện trong phép tử tải đối với nguồn Single rail

  • 12V1: Mọi thứ tiêu thụ đường 12V trừ CPU (MB,PCIe,…)
  • 12V2: Chỉ mình CPU (ATX12V/ESP12V)

Từ ngày 14/4/2023: đường -12V được đưa vào mục thử tải, và tăng thêm mức thử tại 5% Load

ECO 550W V2 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX yêu cầu. Do có trang bị tính năng DC to DC vì thế ở 2 mức tải không đồng đều. Điện áp các đường điện chính vẫn giữ vững trong tiêu chuẩn. Hiệu suất tối đa đạt tới 85,58%@230Vac đúng như những gì phía Infinity cam kết

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single RailInfinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

2. Inrush current testing ( Dòng khởi động):

Dòng khởi động của ECO 550W V2 đạt mức trung bình trong phân khúc

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

3. Sync Transient response test ( Tải biến thiên):

*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
Slew rate: 12V: 5A/uS(12VHPWR) hoặc 2.5A/uS. 5V & 3.3V: 1A/uS . 5Vsb: 0.1A ( theo intel ATX3.0 )

ECO 550W V2 cũng bị mắc kẹt lại ở đường 3.3V và 5V, do điện áp không tải ban đầu được đẩy lên tương đối cao. khá đáng tiếc khi đường 12V bị dâng lên trên 12.6V(overshoot) chỉ có 0.024V.

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

4. Ripple & Noise ( Nhiễu AC cao tần):

Ripple & Noise của ECO 550W V2 đạt mức khá khi tối đa khoảng 40mV cho cả 3 đường điện chính

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

5. Hold-up time ( thời gian lưu điện)

ECO 550W V2 vừa chạm tiêu chuẩn ATX yêu cầu, với tính hiệu PG_OK đạt 16,6ms/16mS và Đường 12V rời khỏi mức điện áp an toàn sau 18,1mS/17mS

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

6. Protection features (Các chế độ bảo vệ):

Các chế độ bảo vệ trên ECO 550W V2 hoạt động tốt và nhạy. Trừ 2 đường điện 5V và 3.3V khi chế độ OCP được tính dựa vào khả năng chịu đựng tối đa của IC tích hợp để kích bảo vệ trước khi IC bị hư hỏng. thay vì sử dụng Rshunt để thiết lập định mức cắt dòng. tuy nhiên vẫn còn hơi trể khiến mạch bảo vệ thấp áp UVP phải “ra tay” ngắt PSU

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

7. Earth leak current ( Kiểm tra dòng rò):

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

8. Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):

Điều kiện môi trường : 38-45°C
biểu đồ tốc độ quạt làm mát của ECO 550W V2 tăng tuyến tính theo nhiệt độ từ 900RPM cho tới khi đạt tốc độ tối đa gần 1800RPM. Điều này giúp PSU hoạt động êm hơn đôi chút, bù lại qua ảnh nhiệt chúng ta có thể thấy khu vực nóng nhất trên PSU là khu vực các diode xung chỉnh lưu đường 12V với nhiệt độ trên dưới 90oC.

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

ECO 550W V2 sử dụng quạt làm mát SX12025M12S 12V 0.20A. Rifle Bearing, có tốc độ tối đa khoảng 1800RPM

Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail Infinity ECO 550W V2 – DC to DC – Hiệu suất 85% – Active PFC – Single Rail

IV. Kết luận:

Infinity ECO 550W V2 có chất lượng điện áp và chất lượng linh kiện khá. Hiệu suất đạt tới 85,56%@230Vac đúng như những gì phía Infinity cam kết. So sánh với thế hệ ECO 550W trước đây. ECO 550W V2 có cải thiện lớn về chất lượng điện áp khi được trang bị mạch DC to DC giúp sử dụng điện năng tối ưu hơn

ECO 550W V2 là sự lựa chọn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <150W

Ưu điểm:

– Chất lượng điện áp khá
– Active PFC & Hiệu suất đạt 85,56%@230Vac
– Trang bị mạch DC to DC (VRMs)
– Tụ chính nhật bản
– Đạt holdup time

Khuyết điểm:

– Điên áp không tải nên được thiết lập thấp hơn
– Phụ kiện ít (không có ốc bắt nguồn)
