Infinity Eco V2 650w – 85 Plus – Active PFC – Single Rail
AC INPUT
200V ~ 240V – 5A -47Hz ~ 63Hz
DC OUTPUT
+3.3V
+5V
+12V
-12V
+5Vsb
MAX LOAD
15A
15A
50A
0.3A
2.5A
MAXIMUM COMBINED WATTAGE
100W
600W
3.6W
12.5W
TOTAL POWER:
650W
FEATURES
Hiệu suất đạt tới 85%
Điện áp hoạt động dải 200V ~ 240V với Active PFC
Một đường 12V duy nhất
Đa dạng chế độ bảo vệ: OPP/OVP/UVP/SCP
Hệ thống cáp đen mềm dẻo
Sử dụng tụ chính Nhật Bản
Cải thiện hiệu suất khi tải nặng
Độ ồn thấp
Đạt tiêu chuẩn Intel V2.4
Tương thích với CPU Intel và AMD
Số lượng cáp
1x 24pin Mainboard: 50cm
2x 4+4pin ATX12V: 55cm
2x 6+2pin PCIex: 50cm + 10cm
4x Sata: 40cm+
2x Ata: 40cm+
Review Infinity Eco V2 650w – 85 Plus – Active PFC – Single Rail
Infinity vừa ra mắt phiên bản nâng cấp (V2) của dòng nguồn phổ thông ECO 650W . Với một số sự thay đổi nhỏ nhằm đảm bảo khả năng hoạt động ổn định cường độ cao với mức hiệu suất cam kết đạt tới 85%
I-Hộp và phụ kiện:

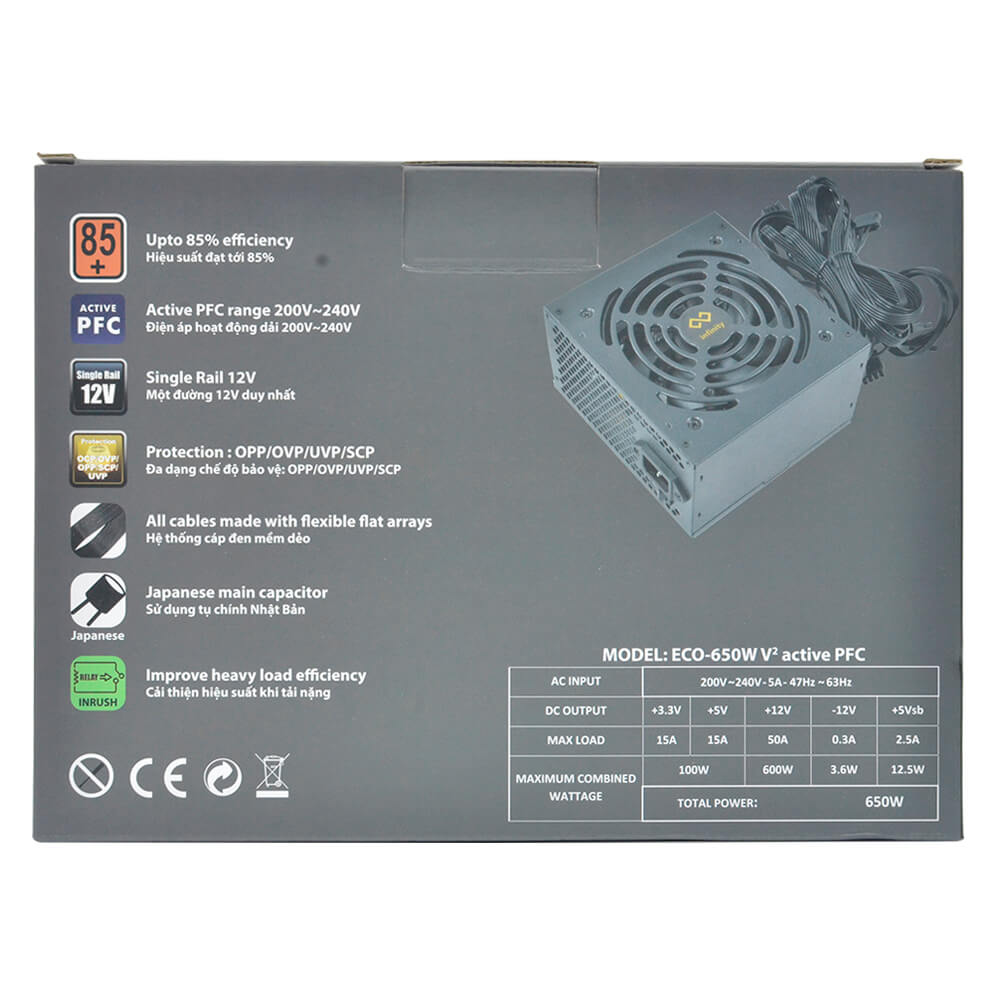

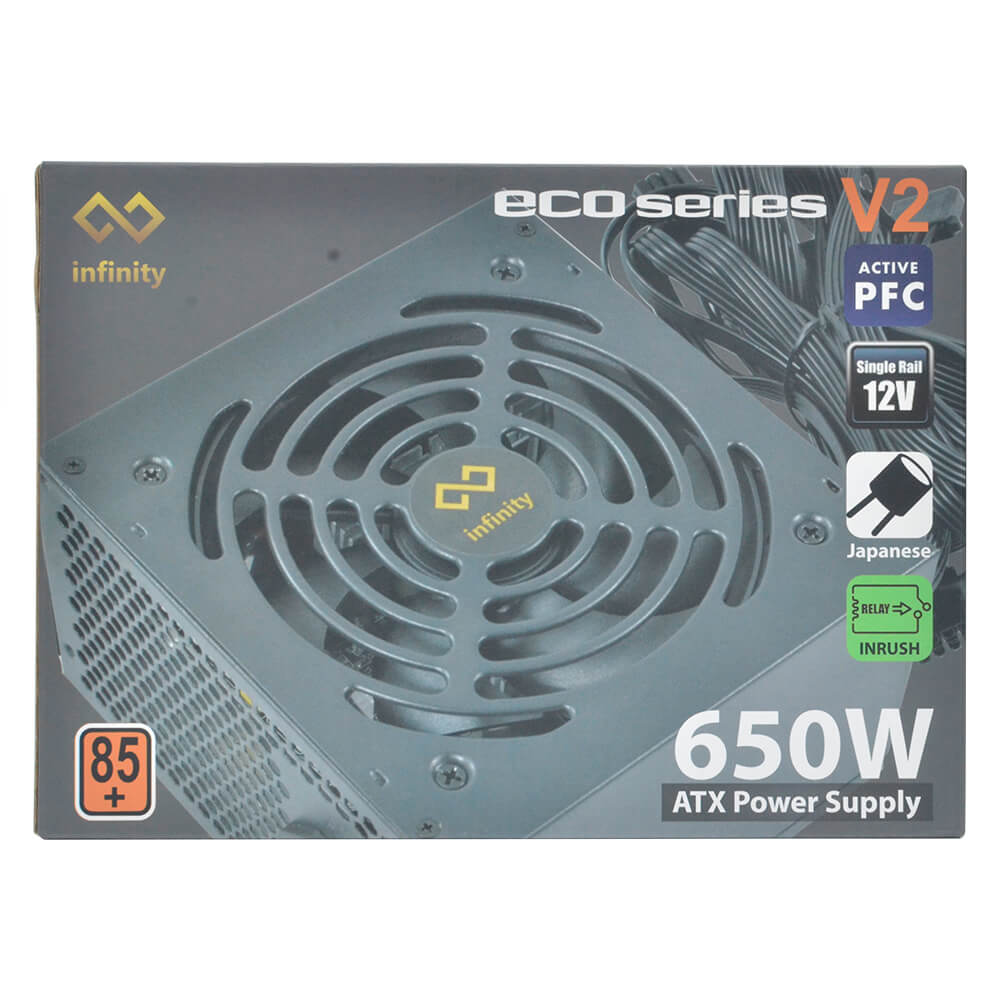

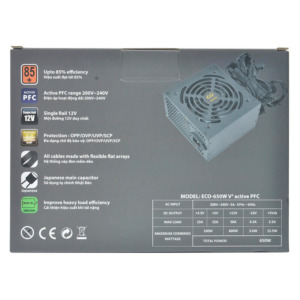

Hộp của ECO 650W V2 vẫn tông màu đen xám và không có quá nhiều điểm khác biệt với phiên bản trước ngoại trừ dòng chữ V2 để phân biệt.

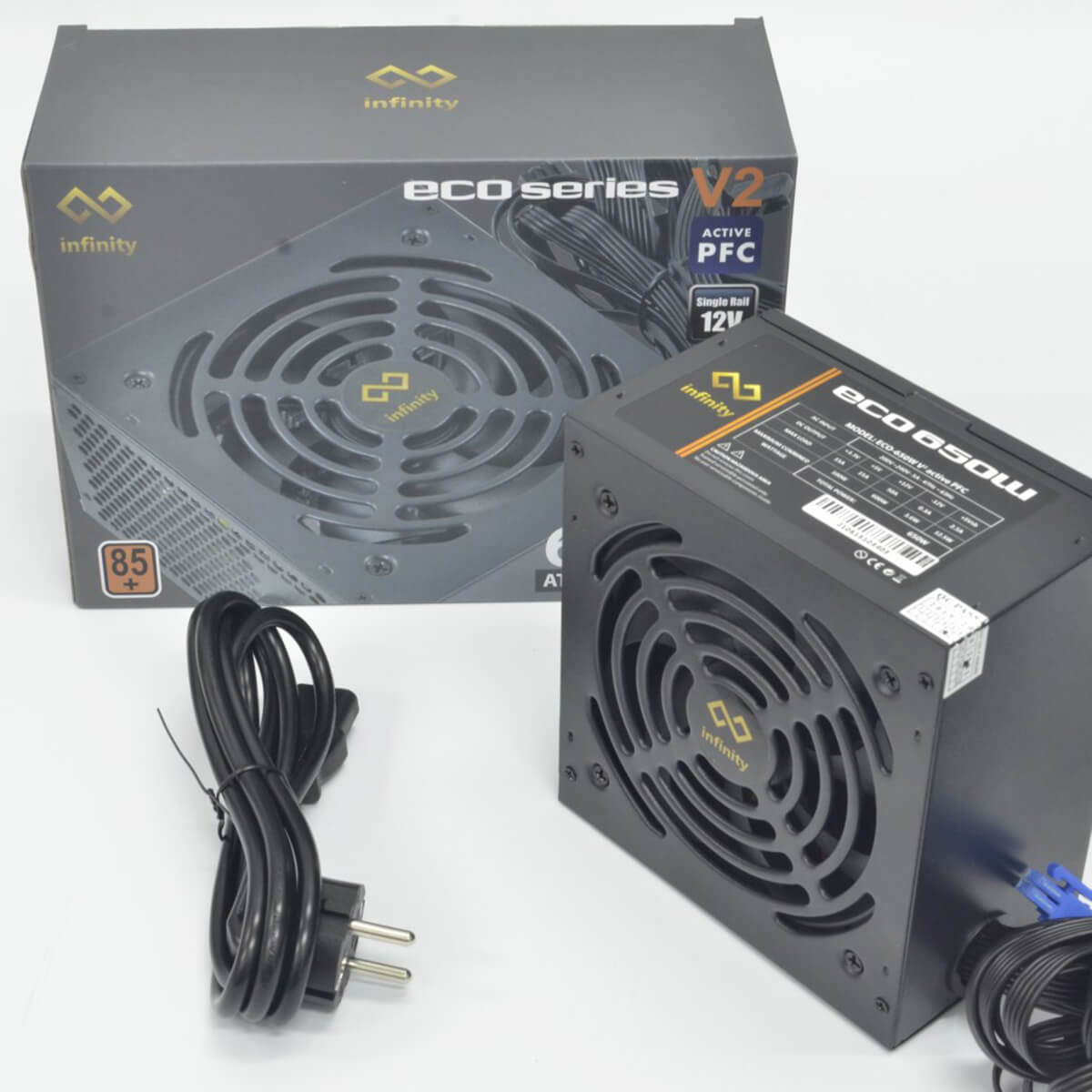

Phụ kiện kèm theo ECO 650W V2 gồm có : 1 cáp nguồn EU type và 4 ốc vặn
II-PSU

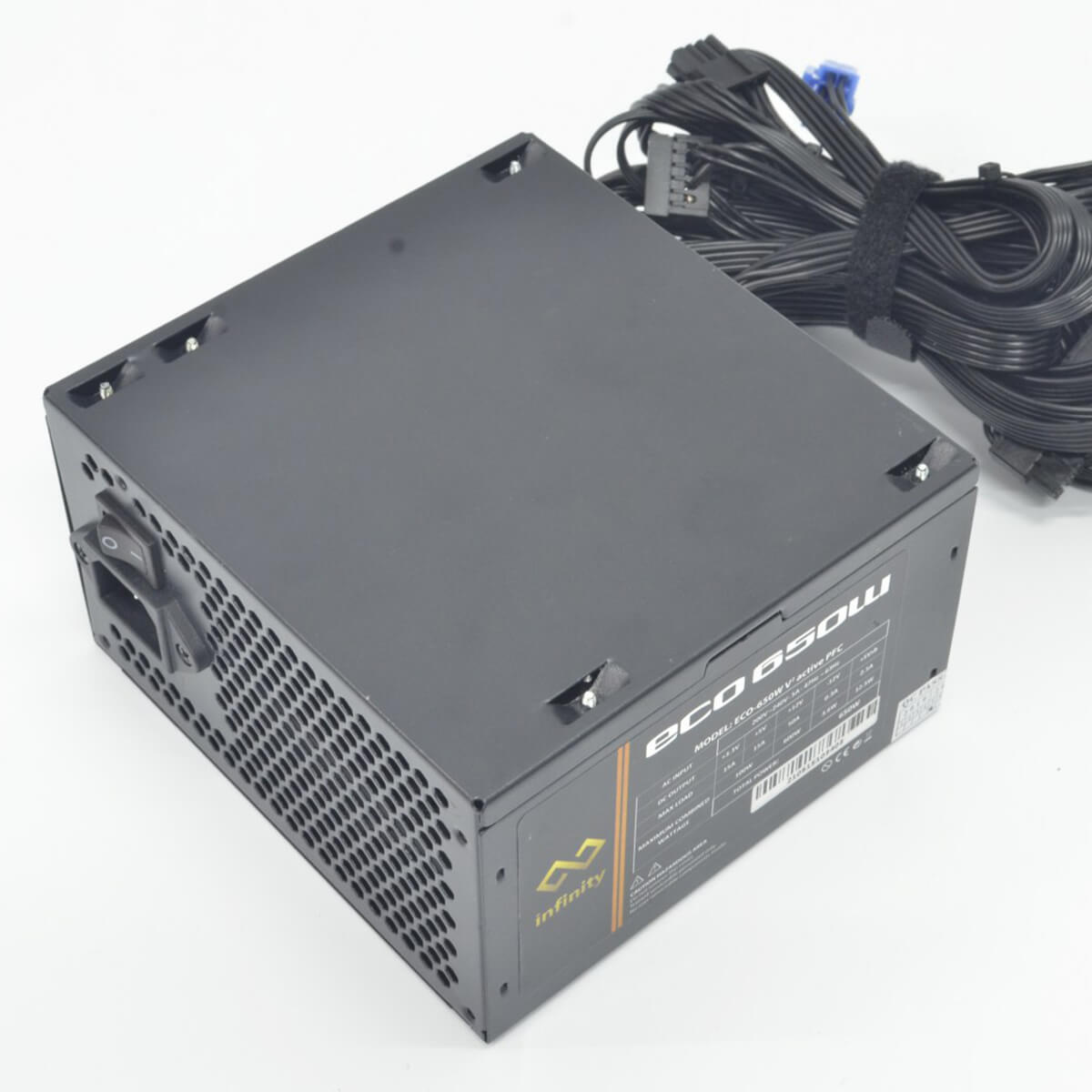

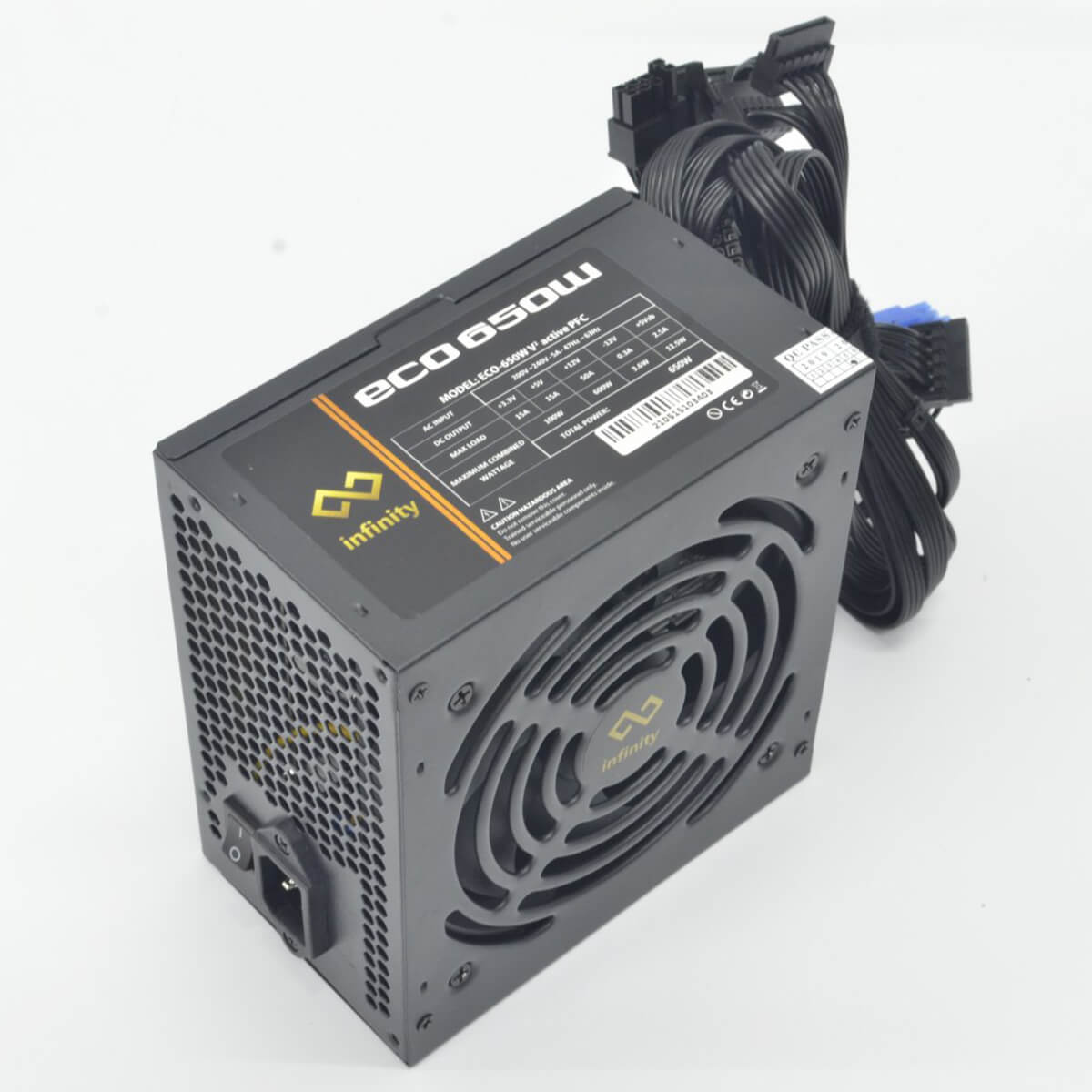

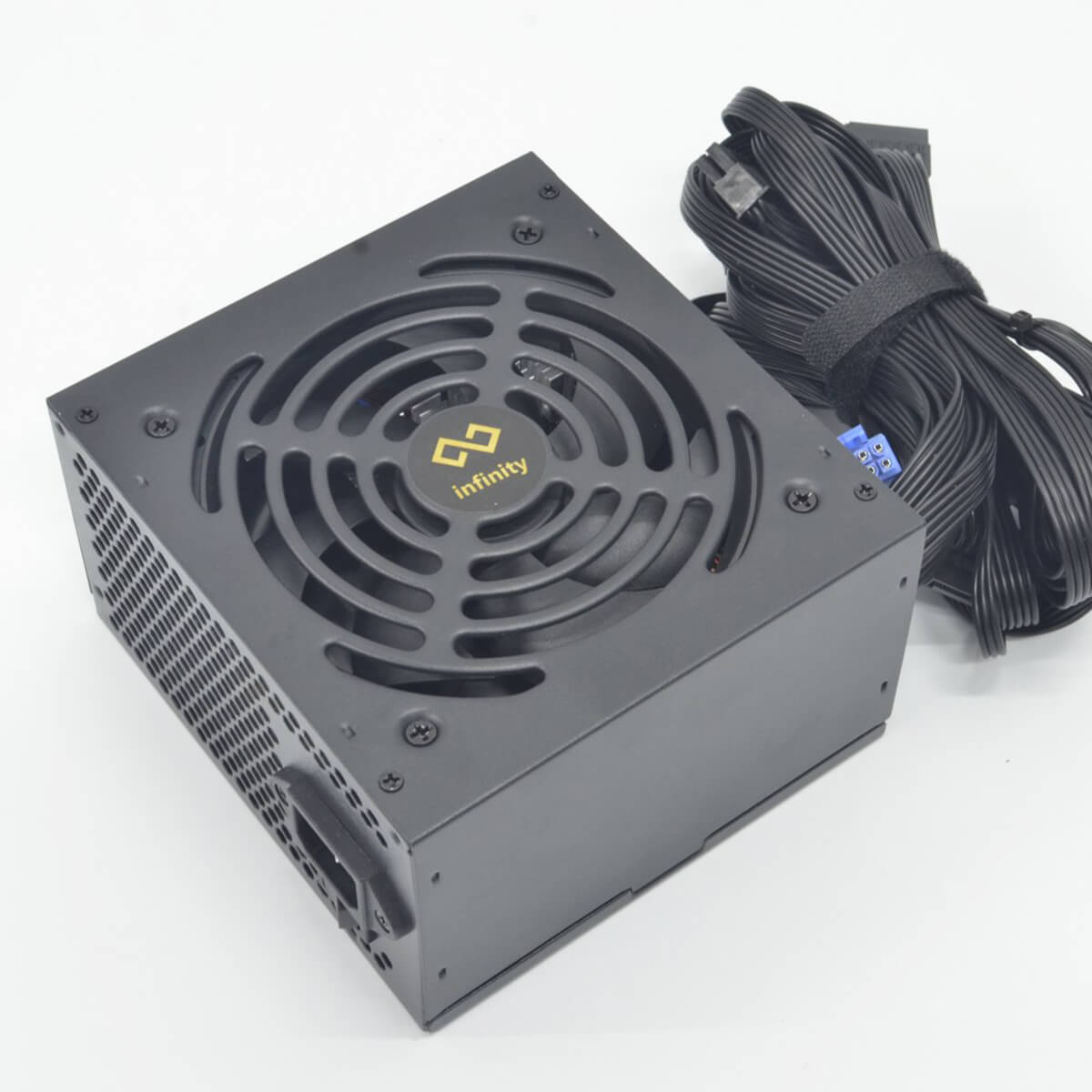

1-Bên ngoài: ECO 650W V2 có kích thước ATX tiêu chuẩn được sơn đen , sử dụng quạt làm mát 120mm cùng với hệ thống cáp dạng bẹ đen mềm
Công suất danh định: 650W , Active PFC short range, Single rail 12V@600W
Hệ thống cáp của ECO 650W V2 gồm có:
1x 24pin Mainboard: 50cm
2x 4+4pin ATX12V: 55cm
2x 6+2pin PCIex: 50cm+10cm
4x SATA: 40cm+
2x ATA: 40cm+
2-Bên trong: ECO 650W V2 sử dụng chung platform với phiên bản trước tuy nhiên sẽ được nâng cấp 1 vài linh kiện khác nhau để có thể hoạt động ổn định với cường độ làm việc cao
Bảng linh kiện được sử dụng trên ECO 650W V2:
Ngay cửa ngỏ AC đầu vào là các tụ X,Y của tầng lọc nhiễu EMI, Tiếp đến là thành phần giảm dòng khởi động NTC . Và ở ECO 650W V2 sẽ được trang bị thêm 1 rờ le có tác dụng nối tắt (by pass) NTC sau khi PSU khởi động xong , nhằm giảm hao phí cũng như nhiệt lượng tạo ra từ linh kiện này.
Diode cầu GBU1006(10A) được làm mát trực tiếp từ quạt, Kế đến là tụ chính 330uF, 420uF đến từ thương hiệu nhật bản TK. thay vì Ltec(tw) như trước đây
Tầng PFC và PWM không có sự khác biệt lớn nào so với phiên bản trước, vẫn là cấu hình 1 mosfet FXN28N50 + 1 boost diode 8A cho tầng PFC và 1 cặp 18N50 cho tầng PWM
Tổ hợp các diode xung nắn dòng đầu ra gồm có 4x MBR4060CT( 160A) cho đường 12V và 1x MBR3045CT cho mỗi đường 5V và 3,3V
IC giám sát hoạt động trên ECO 650W V2 là loại sitronix ST9S313SAG cung cấp 3 chế độ bảo vệ cơ bản OVP/UVP/SCP, Các tụ lọc DC đầu ra đều tới từ hãng ChengX với mức nhiệt độ chịu đựng tối đa là 105 độ C
III-Thử nghiệm
1-Thử tải:
ECO 650W V2 hoàn thành các hạng mục test khá nhẹ nhàng. Do không được trang bị tính năng DC to DC vì thế điện áp rơi khỏi tiêu chuẩn ATX ở mức tải không đồng đều CL35
Hiệu suất đạt được trên dưới 85% đúng theo nhưng gì Infinity cam kết.
2-Inrush current testing ( Dòng khởi động):
dòng khởi động của ECO 650W V2 lớn hơn phiên bản trước là do sử dụng tụ chính có mức điện dung cao hơn 330uF so với 270uF. Ngoài làm dòng khởi động tăng, việc sử dụng tụ chính có giá trị lớn hơn còn làm giảm hiệu suất tổng thể của PSU xuống đôi chút. Nhưng bù lại thời gian lưu điện sẽ đc cải thiện cũng như PSU hoạt động ổn định hơn khi lưới điện đầu vào chập chờn
3-Transient response test ( Tải biến thiên):
Với yêu cầu của Intel, các bài test tải biến thiên ngoài mức kiểm tra cũ 10/100mS(10/100Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 1mS(1kHz)
Mức tải dao động 1kHz sẽ là bài kiểm tra khó nhằn cho các PSU tầm trung thậm chí là cao cấp. tuy là 1 PSU phổ thông nhưng ECO 650W V2 dễ dàng vượt qua thử nghiệm
4-Ripple & Noise ( Nhiễu AC cao tần):
ECO 650W V2 có ripple & noise ở mức khá . Khi đường 12V tối đa gần 40mV các đường còn lại dao động dưới 30mV. có cải thiện đôi chút với phiên trước đây
5-Hold-up time ( thời gian lưu điện):
tín hiệu Power OK của ECO 650W V2 chưa thật sự chính xác khi mất sau khi đường 12V ra khỏi chuẩn ATX
6-Protection features (Các chế độ bảo vệ):
Do không được trang bị IC giám sát có hổ trợ tính năng bảo vệ OCP vì thế tính năng UVP sẽ được kích hoạt nhằm bảo vệ PSU, Các chế độ còn lại OPP/SCP hoạt động tốt trên ECO 650W V2. PSU tự ngắt khi chạm điểm cắt và hoạt động bình thường sau khi khởi động lại mà không gặp phải bất kì “sự cố” nào
7- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C
Qua hình ảnh nhiệt chúng ta có thể thấy sự cải thiện nhiệt độ của ECO 650W V2 so với phiên bản trước nhất là NTC bây giờ gần như “lạnh tanh”
IV-Kết luận ECO 650W V2 có phẩn chất điện áp khá. Hiệu suất tốt. Mẫu mã bắt mắt với hệ thống cáp bẹ đen mềm, cung cấp 2 đầu cấp nguồn CPU. Sử dụng tụ chính nhật bản đem lại sự tin tưởng hơn
ECO 650W V2 phù hợp cho các cấu hình máy vi tính tầm trung, phổ thông sử dụng 01 VGA có công suất dưới 200W
